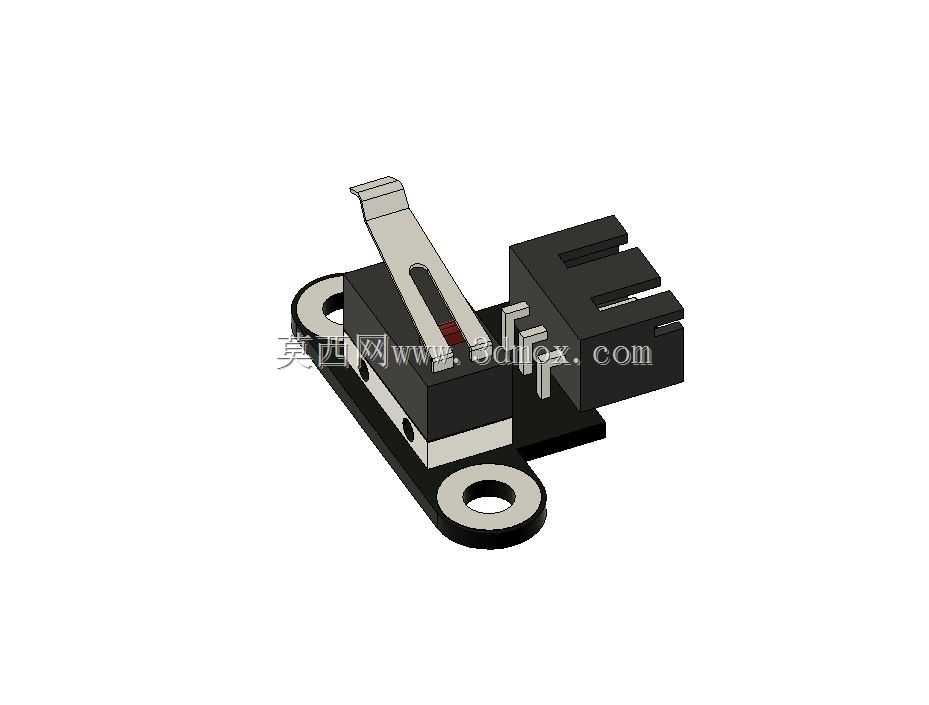

3D打印机用勒里奇垂直式限位端挡结构

　　在桌面级FDM3D打印机的运动轴系设计中，限位端挡是决定设备回零精度、避免运动超程撞机的核心小尺寸功能部件，很多DIY改装、开源方案迭代的机型，往往受限于安装空间的局促，无法适配常规水平布置的限位开关，垂直安装形态的端挡结构正是为填补这类安装场景空白而设计。这款垂直端挡采用光电触发结合机械拨杆的复合结构，区别于纯机械触点式限位的接触磨损问题，光电触发模块通过拨杆遮挡光耦槽路实现通断信号输出，触发响应无机械触点弹跳，长期往复触发的信号稳定性更优，适配3D打印机主控板的IO信号采集逻辑，无需额外增设信号转换电路即可直接接入使用。从结构设计逻辑来看，整个端挡采用一体化安装底座设计，底座上预留两个同轴的圆形安装孔，

　　孔位间距匹配标准2020铝型材的槽口安装尺寸，安装时无需额外加工转接件，直接通过M3螺丝即可将端挡固定在型材端面或者垂直安装面上，安装面与拨杆触发面呈垂直布局，刚好适配运动轴滑块垂直方向的触发行程需求——很多采用Z轴丝杆垂直布置、X轴滑车侧装的机型，水平安装的限位开关会占用滑车横向运动空间，甚至干涉打印平台的调平结构，垂直端挡的布局刚好将触发模块布置在运动路径的侧方垂直面，不占用轴系的有效运动行程空间。拨杆部分采用带复位弹片的悬臂结构，拨杆触发端做了圆弧过渡处理，运动部件触碰拨杆时不会出现硬接触卡滞，触发行程控制在3mm左右，既保证触发光耦时的信号可靠触发，又预留足够的超程缓冲距离，避免运动部件过冲直接撞击光耦本体造成器件损坏；

　　光耦模块的引脚做了90度弯折处理，接线方向平行于安装底座平面，接线后线材不会凸出于端挡的安装轮廓边界，不会和周边运动的皮带、线材拖链产生剐蹭干涉。从安装边界尺寸来看，整个端挡的主体轮廓长度控制在30mm以内，宽度不超过20mm，底座安装面到拨杆最高触发点的垂直高度为18mm，整体尺寸紧凑，在狭小的设备腔体内部也能灵活布置，适配的安装场景除了常规桌面3D打印机的XYZ三轴回零限位之外，也可用于小型自动化滑台、线性模组的原点位置检测，尤其是安装面与运动方向垂直的布局场景，相比常规水平限位开关的适配性更强。设计过程中针对拨杆的复位可靠性做了结构优化，弹片采用弯折式不锈钢弹片，复位行程的一致性好，

　　长期往复触发后不会出现弹片塑性变形导致的触发位置偏移，光耦模块与底座之间采用卡槽定位加卡扣固定的方式，无需螺丝紧固即可实现模块的可靠固定，组装工序简单，也方便后期维护时快速更换损坏的光耦部件。底座的安装孔周边做了沉台设计，螺丝锁紧后螺丝头不会凸出于底座表面，保证安装面与型材表面完全贴合，不会因为螺丝凸起导致端挡安装倾斜，进而影响触发位置的精度；拨杆与光耦槽的对位精度控制在0.1mm以内，拨杆摆动到触发位置时能够完全遮挡光耦的发射接收光路，不会出现半遮挡导致的信号误判，适配3.3V与5V两种常用的主控信号电平，不同方案的3D打印机主控都能兼容识别信号。在实际设备运行过程中，这类垂直端挡的触发寿命远高于纯机械微动开关式的限位，因为触发过程中拨杆仅需摆动很小的角度即可触发光电信号，机械部件的磨损量极小，长期使用后的触发位置偏移量可以控制在0.05mm以内，能够满足3D打印机0.1mm级别的回零精度要求，避免因为回零偏差导致的打印首层贴合不良、模型尺寸错位等问题。针对设备组装时的调试需求，拨杆的初始位置预留了微小的调整余量，安装时可以根据实际的运动行程边界，微调端挡的安装位置，将触发点设置在运动轴的合理行程边界处，既保证全行程的有效利用，又能可靠触发限位信号避免撞机。
