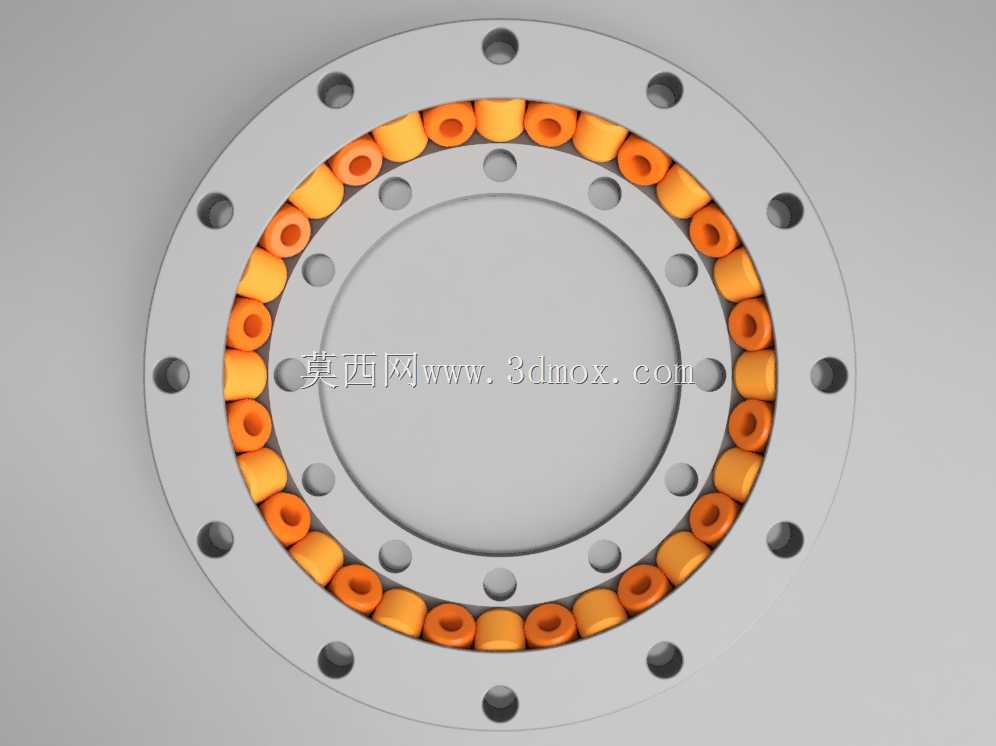

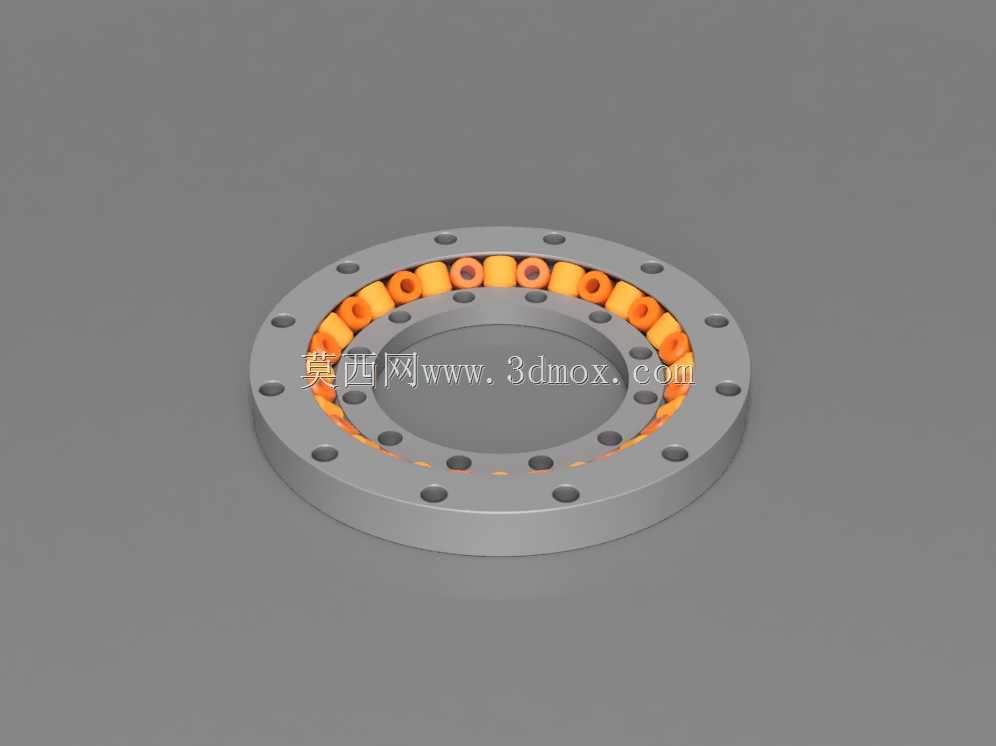

把原本需要多零件装配的结构拆分为可直接打印的几个组件,打印完成后仅需将滚动体依次填入滚道即可完成组装,不需要额外的紧固件或者粘接工序,大幅降低了小批量制作的门槛。从安装边界来看,外圈法兰采用了均匀分布的沉头安装孔设计,孔位的节圆直径、沉孔深度都做了适配常用M3、M4紧固件的尺寸优化,法兰整体厚度控制在8mm,既保证了打印时的结构强度,不会因为层间结合力不足出现安装孔开裂的问题,又能控制整体重量,适合安装在桌面级转台、小型摄影云台、3D打印设备的旋转工作台这类对安装空间有严格限制的位置。内圈的中心通孔做了大直径的避让设计,能够允许管线、传动轴从中心穿过,满足旋转工位的走线、穿轴需求,避免了传统小尺寸轴承中心孔径不足,在桌面级熔融沉积3D打印的非标定制设备、小型自动化转台、教学演示实验台这类对成本敏感、交付周期短的应用场景里,传统标准金属回转轴承往往存在采购周期长、小批量定制成本高、安装接口难以快速适配非标机架的问题,这款专门针对FDM打印工艺优化的回转轴承结构,正是为这类场景提供的轻量化支承解决方案。从实际使用的需求出发,这类小载荷回转支承不需要承受重型工程机械级别的冲击载荷,核心需求是转动顺滑无卡滞、安装定位便捷、打印完成后无需复杂二次装配即可投入使用,因此设计阶段完全跳出了标准金属轴承的结构限制,没有采用内外圈分体加工后装配保持架、滚动体的传统工艺路线,而是将整个轴承的安装法兰、滚道、滚动体容纳腔做了一体化的结构拆分,

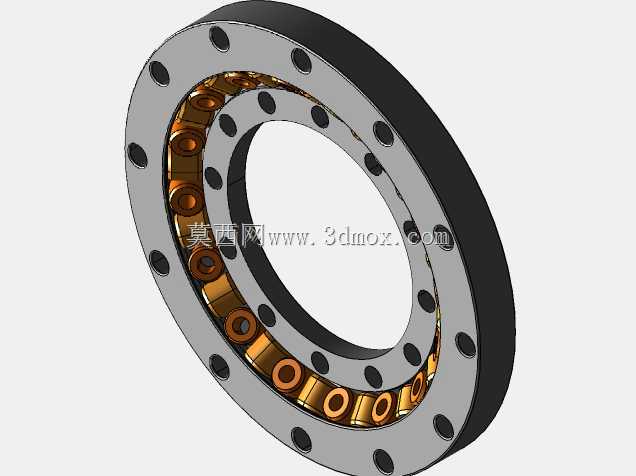

需要额外做转接套的麻烦。滚道的型线设计没有直接照搬标准轴承的圆弧滚道,而是针对3D打印的层纹特性做了优化,将滚道的接触角调整为15度,既能够承受一定的轴向载荷,也可以承受轻度的径向载荷和倾覆力矩,同时滚道表面预留了0.2mm的打磨余量,打印完成后仅需用细砂纸简单抛光滚道接触面,就可以获得顺滑的转动效果,不需要复杂的表面处理工序。滚动体采用了分段式的圆柱滚子设计,没有使用传统的钢质滚珠,而是采用同材质的PLA或者PETG材料打印,滚子的长度和直径比控制在1:1.2,避免打印过程中出现翘曲变形,同时滚子之间预留了均匀的间隙,不需要额外安装保持架,转动过程中滚子之间的摩擦阻力更小,也不会出现保持架断裂导致的卡滞问题。
考虑到FDM打印的支撑去除问题,整个结构的所有悬空面都做了45度以上的自支撑角度设计,滚道位置的悬空角度刚好满足无支撑打印的要求,打印时不需要添加额外的支撑材料,既节省了打印材料,也避免了去除支撑时破坏滚道表面精度。在实际的设备适配场景中,这款轴承可以直接替换小型自动化设备里的标准微型回转支承,比如在桌面级点胶机的旋转工作台、小型雕刻机的第四轴转台、学生课程设计的回转演示机构里,不需要修改原有安装法兰的孔位,就可以直接安装使用,相比采购标准金属轴承,制作周期可以从数天缩短到数小时,单件制作成本仅为金属轴承的十分之一左右,特别适合研发阶段的原型验证、教学实验装置的快速搭建、小批量非标设备的定制生产。结构的强度设计上,
通过有限元的层间应力校核,外圈法兰的安装孔位置做了局部加厚处理,避免拧紧安装螺丝时出现层间开裂,内圈和外圈的配合间隙预留了0.3mm的打印公差补偿,能够适配绝大多数桌面级3D打印机的打印精度,不需要根据不同打印机做额外的尺寸调整,打印完成后内外圈可以灵活转动,没有明显的旷量。针对不同的使用场景,还可以通过调整滚动体的数量、滚道的接触角来适配不同的载荷需求,比如需要承受更大倾覆力矩的场景,可以适当增加滚动体的填充密度,将滚子的长度增加2mm,同时将外圈法兰的厚度增加到10mm,就可以满足载荷提升的需求,整个结构的参数化程度很高,修改尺寸时不需要对整体结构做大幅调整,只需要调整对应的草图参数就可以快速生成不同尺寸的衍生型号,适配从50mm到200mm不同直径的安装需求。在实际装配测试中,采用PETG材料打印的轴承,在承受5kg轴向载荷的情况下,连续转动100小时没有出现明显的磨损或者卡滞问题,完全能够满足轻型回转工位的使用需求,相比传统的塑料滑动轴承,滚动摩擦的阻力更小,转动精度更高,不会出现滑动轴承常见的爬行问题,在低速回转的场景下表现尤为出色。
