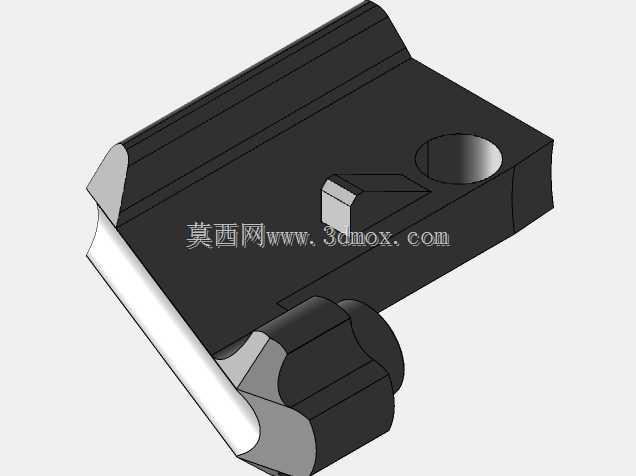

适配多型号刀库的从动件结构设计

项目分类:通用机械零部件 发布时间:2024-04-08 ID:745325
  • 适配多型号刀库的从动件结构设计
  • 适配多型号刀库的从动件结构设计
  • 适配多型号刀库的从动件结构设计
  • 适配多型号刀库的从动件结构设计

  在立式加工中心的圆盘式刀库、链式刀库的换刀动作链路里,从动件是衔接凸轮驱动端与刀套翻转机构的核心传力零件,日常工况下需要承受凸轮周期性的冲击载荷,同时要保证刀套翻转角度的重复定位精度,一旦从动件的轮廓磨损或者安装间隙超差,就会出现换刀卡滞、掉刀甚至撞刀的设备故障,直接影响整条产线的加工节拍。这款从动件的轮廓设计完全匹配对应型号刀库的凸轮运动曲线,工作段的曲面经过曲率连续校验,和凸轮滚子接触的区域做了等距偏移处理,保证接触过程中始终是线接触状态,不会出现应力集中的点接触情况,能有效降低长期往复运动下的表面磨损速率。零件的主体安装基面做了平面度公差约束,安装孔的位置度公差控制在0.02mm以内,和刀库摆臂的配合面预留了合理的间隙公差,

  既不会因为间隙过大出现传动旷量,也不会因为间隙过小导致装配卡涩。从安装边界来看,零件的整体外轮廓完全适配对应型号刀库的内部安装空间,最外侧的凸起结构不会和刀库旋转过程中的相邻刀套发生运动干涉,端部的定位凸台和摆臂上的定位槽完全契合,装配时不需要额外做配磨调整,直接通过紧固件锁紧就能达到设计要求的传动精度。零件上的减重槽设计不是随意去除材料,而是经过受力仿真校验后,在非传力区域做的材料切除,既降低了零件自身的重量,减少凸轮驱动端的负载,也不会影响零件整体的结构刚性,在承受最大换刀冲击力的情况下,零件的形变量控制在0.01mm以内,完全满足刀库换刀的精度要求。和早期同类型从动件相比,这款零件的接触曲面做了硬化处理的结构预留,

  后续热处理后表面硬度可以达到HRC58-62,能承受更高频次的往复冲击,适配高速加工中心刀库每分钟超20次的换刀节拍需求。零件上的润滑油槽设计沿着接触曲面的运动轨迹布置,换刀过程中润滑脂可以随着滚子的运动均匀覆盖整个接触表面,不需要额外加装集中润滑管路就能保证接触面的润滑效果,降低日常维护的工作量。在3D打印快速验证场景下,这款零件的结构没有复杂的内凹倒扣,不需要添加过多支撑结构就能完成打印,打印完成后只需要去除少量支撑毛刺就能做功能验证,能大幅缩短刀库改型时的零件验证周期,小批量试制阶段也可以直接用机加工方式生产,所有加工面都可以通过三轴铣床一次装夹完成,不需要二次转位加工,加工工艺性良好。在实际设备维护场景中,

  这款从动件属于刀库的易损备件,当刀库出现换刀位置偏移、翻转动作有异响的时候,优先检查该从动件的接触曲面磨损情况以及安装紧固件的锁紧状态,更换时只需要松开安装螺丝,对准定位凸台装入新件后重新锁紧,再微调一下刀套的初始位置就能恢复设备的换刀精度,不需要对整个刀库做拆解,大幅降低设备停机维护的时间。
