七英寸磁带卷轴收纳盒结构设计

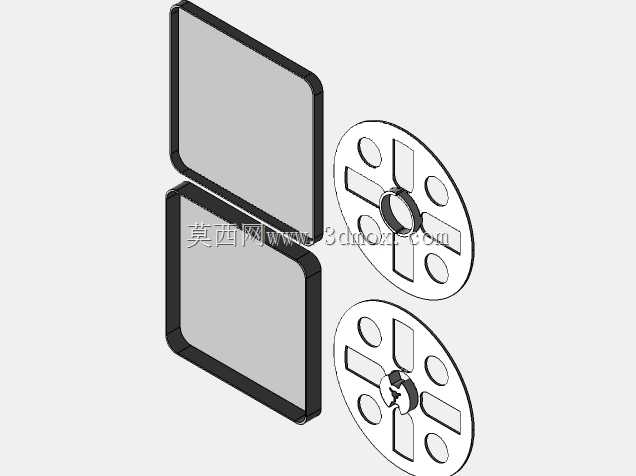

　　在老式开盘式磁带录音设备的运维与收藏场景中，7英寸规格磁带卷轴的收纳一直是容易被忽略的细节问题——传统整轴式卷轴在长期存放时，容易因堆叠挤压导致带盘边缘形变，磁层面与盒体硬接触产生掉粉、褶皱，直接影响磁带的回放音质与保存寿命，尤其是修复后的 vintage 录音设备配套耗材，更需要适配的收纳结构来降低存储损耗。这套结构包含两个核心部分，分别是上下扣合的方形收纳盒体，以及分体式设计的7英寸磁带卷轴，完全适配卷轴式录音机的带盘安装尺寸，可直接装入对应规格的开盘磁带完成收纳。从功能特性上看，收纳盒采用上下等深的扣合结构，盒体内腔预留了足够的卷轴装配间隙，扣合后边缘做了圆角过渡，既避免尖锐棱边划伤磁带带基，也能在堆叠存放时分散压力，

　　不会出现单盒受压变形挤压内部卷轴的问题；盒体壁厚做了均匀化处理，在保证结构刚性的前提下控制了整体重量，日常取放、搬运时不会因自重过大对下层收纳盒造成额外负载。卷轴部分采用分体式拼接设计，区别于传统一体式卷轴的注塑成型结构，拆分后的两个半盘结构可分别完成3D打印制作，打印完成后通过中心的定位卡扣结构拼接成完整带盘，中心轴孔的尺寸完全匹配AKAI X-200这类老式开盘录音机的卷轴安装轴径，装到设备上后不会出现径向跳动，走带时的张力稳定性与原厂卷轴保持一致，带盘上的镂空槽位一方面减轻了带盘自身的转动惯量，让设备走带启动、停止时的张力波动更小，另一方面也能减少带盘与磁带侧面的接触面积，降低磁层磨损的概率。

　　设计过程中优先考虑了老式录音设备的实际使用边界，首先确认7英寸卷轴的最大外径尺寸，以此反推收纳盒的内腔长宽尺寸，保证卷轴放入后四周留有均匀的间隙，不会出现卡滞；盒体的扣合深度经过反复调整，扣合后内部的轴向间隙刚好能容纳单盘磁带的厚度，不会因间隙过大导致卷轴在盒内晃动，也不会因间隙过小挤压磁带边缘。分体卷轴的拼接位置选在带盘的中心轮毂处，拼接卡扣的配合公差控制在合理范围，既保证拼接后两个半盘的同轴度，也能在需要拆分维护时轻松拆开，不会出现卡扣断裂的问题；带盘表面的所有棱边都做了倒角处理，避免穿带、取放时刮伤磁带带基。在实际使用场景中，这套结构既可以作为老式开盘录音机的备用卷轴使用，替换老化开裂的原厂塑料卷轴，

　　也可以作为长期存储磁带的收纳载体，把录制好内容的7英寸磁带卷到分体卷轴上后，直接放入收纳盒中密封存放，能有效隔绝灰尘、减少外力挤压对磁带的损伤，对于老式音频设备收藏、开盘磁带数字化转录的从业者来说，这种适配性强、可自行制作的结构，能解决很多原厂配件停产带来的使用痛点。需要注意的是，盒体的外形尺寸在设计时考虑了常规存储柜的格架间距，多个收纳盒并排摆放时不会突出格架边缘，堆叠存放时上下盒体的接触面做了微小的限位结构，不会轻易滑落；卷轴的中心孔做了适配不同轴径的兼容设计，除了适配特定型号的老式录音机，也能在多数通用开盘机上使用，不需要额外加装轴套。
