扫地机器人行走驱动双联齿轮

项目分类:齿轮 发布时间:2024-06-20 ID:756809
  • 扫地机器人行走驱动双联齿轮
  • 扫地机器人行走驱动双联齿轮
  • 扫地机器人行走驱动双联齿轮
  • 扫地机器人行走驱动双联齿轮
  • 扫地机器人行走驱动双联齿轮

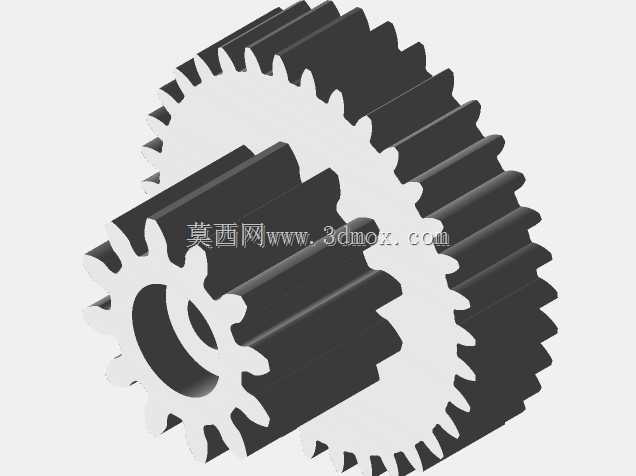

  家用清扫设备的轮边空间非常局促,驱动轮不仅要把减速电机输出的高转速降到轮面可用范围,还要在越障、原地转向、地毯阻力突变时保持啮合稳定。这个双联齿轮正是围绕扫地机器人行走模块布置的:小齿部承接上游减速级,大齿部向下一级或轮轴输出,两段齿形同轴叠置,减少了独立齿轮之间的轴向间距,也让轮系支架可以做得更窄。

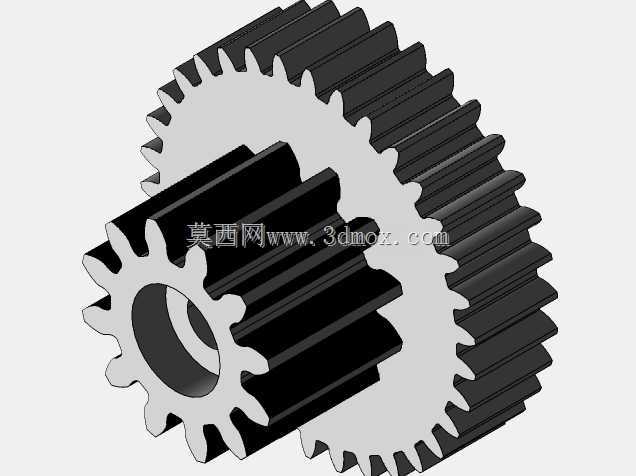

  从结构上看,零件采用一体成型思路,小齿轮位于靠近安装孔的一端,齿宽较短但齿廓厚实;大齿轮在外围形成较大的节圆,齿数明显多于小齿部,承担主要减速比。两者不是简单圆柱拼接,而是通过中间轮毂连成整体,载荷从花键孔附近传入后,经小齿、轮毂、大齿逐级扩散,避免在单一台肩处形成应力集中。对于塑料传动件而言,这种连续壁厚比薄腹板加孤立凸台的做法更适合成型,冷却时也不容易在齿根背面出现缩痕。

  安装边界集中在中心孔。孔内设计成多键齿形,能够与驱动轴形成周向约束,传递扭矩时不靠单一平面顶死,而是由多个键齿分担接触压力。孔口和轮毂端部保留了轴向定位面,装入轮系后可通过轴肩、卡环或相邻衬套限制窜动。建模时需要重点控制孔与齿部的同轴度,若中心孔偏摆,小齿轮会出现单侧啮合过紧、另一侧齿侧间隙过大的问题,噪声和磨损都会快速放大。

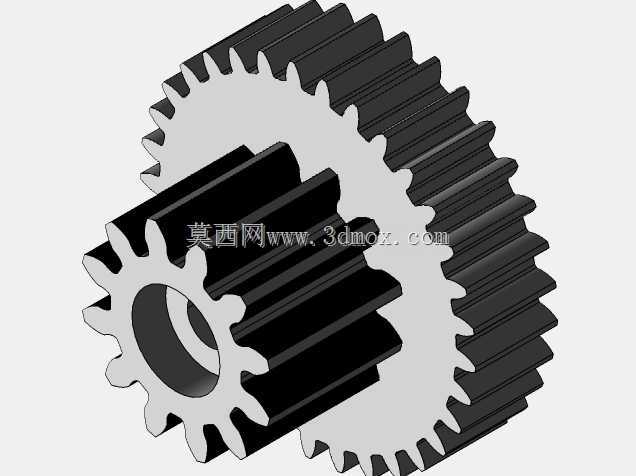

  齿部造型按直齿圆柱齿轮逻辑处理,齿顶、齿根和齿侧过渡清晰,适合低速、小载荷、低成本消费设备。大齿轮外缘齿距较密,运转时以平稳传递为主;小齿轮齿数较少,啮合频率更高,因此齿根圆角和齿向宽度不能过度削弱。实际轮系中,毛发缠绕、灰尘进入、轻微油脂干涸都会改变摩擦状态,齿面若太薄,遇到地毯阻力或轮子卡滞时容易崩齿;保持足够齿厚,比单纯追求轻量化更符合清扫机器人的使用环境。

  设计这类零件时,先确定的是轮系包络而不是孤立齿形。驱动轮旁边通常布置有轮叉、壳体筋位、电机和吸尘风道,齿轮外径不能侵入轮胎摆动区域,轮毂长度也要与支架宽度匹配。大齿轮端面可作为装配时的视觉基准,小齿轮端部则靠近动力输入侧;两段齿宽之间的台阶既承担加强作用,也能在装配中区分方向,减少反装风险。外围齿顶圆与壳体内壁之间需要保留径向间隙,尤其在塑料件受热膨胀、轴孔存在微小偏心时,不能让齿顶擦壳。

  从受力路径看,电机扭矩经花键孔传到小齿部,小齿与上游齿轮啮合后带动整体旋转,大齿再把降低后的扭矩传向轮边。由于大小齿同轴,零件自身不改变轴线位置,却通过齿数差实现级间减速。双联结构省去了一根中间轴和两套定位衬套,对批量生产的家用设备很有价值:零件数量少,装配节拍短,公差累积也更容易控制。代价是模具结构比单片齿轮复杂,大小齿之间的轮毂过渡要保证拔模方向一致,齿面不宜设置阻碍脱模的倒扣。

  建模过程中,齿圈阵列应先锁定节圆、齿数和齿厚,再处理中心花键与轮毂。大齿轮腹板区域不需要大面积挖空,因为清扫机器人齿轮承受的是冲击性小扭矩,连续圆盘结构能提高齿根支撑刚度;若为了省料开孔,孔边应避开齿根投影区,并设置圆滑过渡。小齿轮与轮毂相接处容易出现壁厚突变,可在根部加入环形加强区,使熔体填充时从孔位向齿端流动更顺畅。花键孔的键齿数量和齿宽要与轴件一致,键侧留有装配间隙,但间隙不能大到产生明显回程。

  在整机维护场景中,这类齿轮常因长期运行后磨损、断齿或轴孔打滑而更换。替换件的外形尺寸必须与原轮系一致:大齿外径决定中心距和啮合间隙,小齿齿形决定输入端配合,轮毂高度决定轴向位置,中心花键则决定能否可靠锁止。任何一处尺寸偏差,都可能导致轮子无力、异响、卡死或转向跑偏。把这些边界在三维模型中表达清楚,才能让后续打印、注塑复刻或维修测绘有明确依据。
