多翼式离心叶轮结构三维设计

　　在通风散热、流体输送类设备的结构开发环节，叶轮作为核心做功部件，其曲面造型、叶片排布直接决定整套设备的运行效率与气动噪声表现，这款多翼式叶轮的建模过程，完全围绕实际工况的载荷边界与安装约束展开，没有做脱离工程实际的造型夸张处理。从应用场景来看，这类叶轮广泛适配桌面级散热设备、小型通风机组、工业机柜散热风道、局部排风装置等场景，不同场景下对叶轮的静压输出、动平衡等级、空气流量的要求差异极大，建模初期就需要把这些工况约束转化为可落地的结构参数。

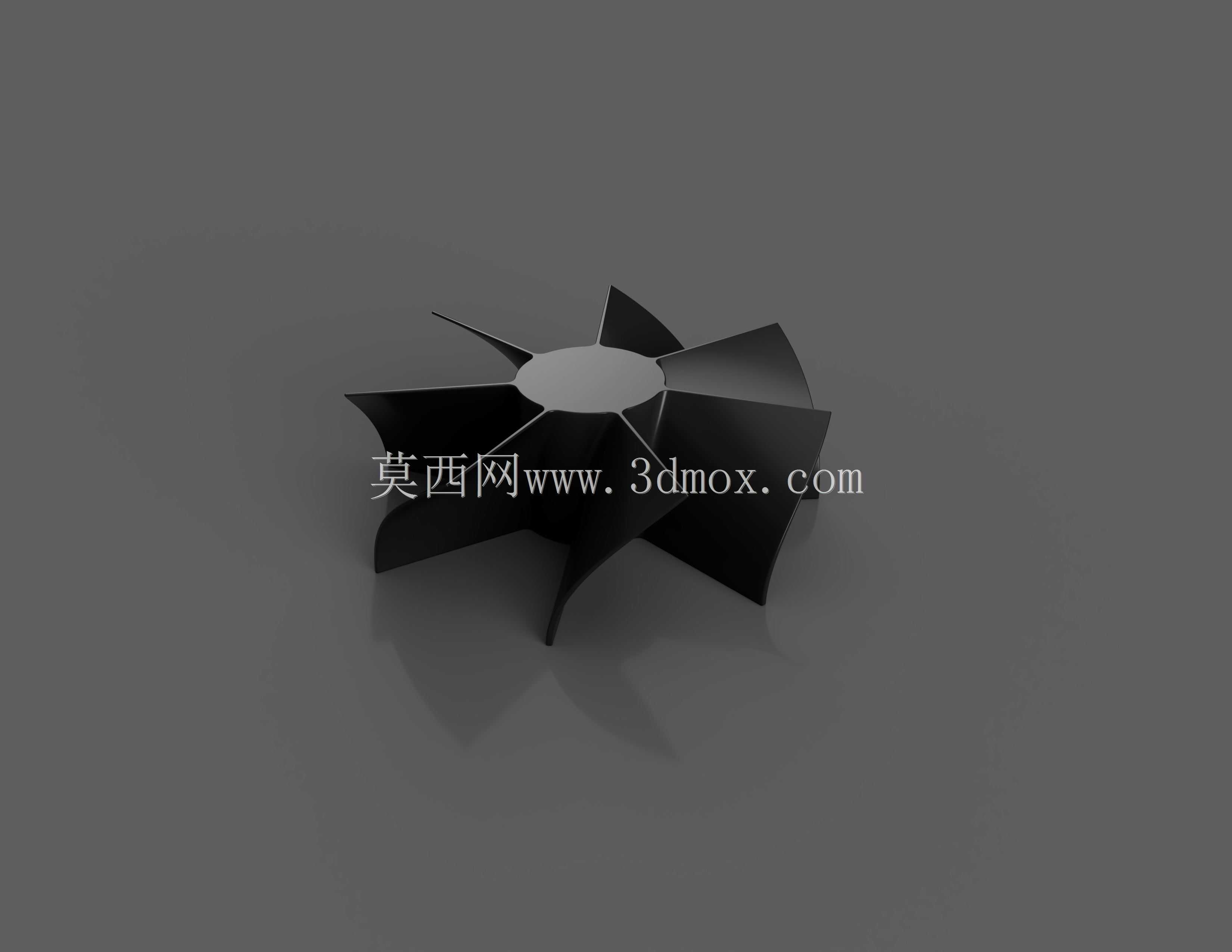

　　设计思路上，首先确定轮毂与叶片的连接基准，轮毂采用中心带安装定位孔的圆盘结构，定位孔的尺寸公差需要匹配常用的电机输出轴径，安装面预留的锁紧位要保证叶轮高速旋转时不会出现轴向窜动，轮毂的厚度取值需要兼顾结构强度与整体重量，避免转动惯量过大导致电机启动负载超标。叶片采用后向式曲面构型，曲面的曲率变化沿着径向从轮毂处到叶尖处平滑过渡，没有出现曲率突变的折角，这种设计能够减少空气在叶片表面的附面层分离，降低涡流产生的概率，进而控制运行过程中的气动噪声。叶片的数量经过气动效率核算，七片叶片的排布既能够保证足够的空气做功面积，又不会因为叶片过密导致流道狭窄、风阻升高，每片叶片的安装角沿着周向均匀分布，角度偏差控制在建模精度允许的范围内，从根源上减少动平衡校正的工作量。

　　从安装边界来看，叶轮的整体外径尺寸适配常规小型通风设备的风道内径，叶片外缘与风道内壁的间隙控制在合理区间，间隙过大会导致回流损失降低效率，间隙过小则容易因为安装同轴度偏差出现刮蹭故障。叶轮的轴向宽度匹配风道的轴向安装空间，轮毂的轴向突出量不会超出电机安装位的预留尺寸，保证装配后叶轮不会与风道端盖、电机壳体产生干涉。叶片与轮毂的连接位置做了圆弧过渡处理，避免应力集中，在长期高速旋转的工况下，这个过渡结构能够有效降低连接位置的疲劳断裂风险，尤其是在设备频繁启停的使用场景下，应力集中带来的结构失效问题会被放大，建模阶段的圆角处理就显得尤为重要。

　　实际建模过程中，叶片的曲面构建采用了样条曲线拟合的方式，先绘制不同径向截面的翼型轮廓线，再通过放样命令生成连续的叶片曲面，之后对曲面进行加厚处理，壁厚取值兼顾注塑成型的工艺要求与结构强度，壁厚过薄容易在注塑过程中出现填充不足、翘曲变形的问题，壁厚过厚则会产生缩痕，同时增加叶轮整体重量。所有叶片通过圆周阵列命令生成，阵列过程中严格保证每片叶片的相对位置精度，避免因为阵列偏差导致的质量分布不均。完成整体造型后，还需要对叶轮的转动惯量、质心位置进行初步核算，质心需要尽可能与旋转轴心重合，减少后续动平衡工序的去重或配重工作量。

　　这类叶轮在实际使用中，除了气动性能之外，动平衡精度是影响设备运行寿命的关键指标，建模阶段保证结构的对称性，就是为后续的动平衡校正打下基础，若模型本身存在周向结构偏差，后续生产过程中很难通过后期校正达到要求的平衡等级，会导致设备运行时出现振动、噪声过大，甚至缩短电机轴承的使用寿命。另外，叶片的前缘与后缘做了薄化处理，能够减少空气切入时的冲击损失，提升叶轮的做功效率，叶尖位置的倒角处理则避免了生产过程中锐边带来的装配安全隐患，同时减少叶尖处的涡流脱落强度。

　　从结构适配性来看，这款叶轮的安装接口可以适配多种规格的小型单相异步电机、直流无刷电机，不需要额外做结构修改就能够完成装配，轮毂上的定位孔可以根据实际使用的电机轴径做参数化调整，叶片的曲率参数也可以根据不同的风压、风量需求做针对性修改，具备较强的场景适配能力。在工业机柜散热场景下，这款叶轮能够在较低的转速下输出足够的静压，克服机柜内部防尘网、板卡阻挡带来的风阻，保证机柜内部的热量能够及时排出；在小型通风设备场景下，平滑的叶片曲面能够降低运行噪声，满足室内使用的噪声要求；在局部排风装置中，均匀的流场分布能够保证排风范围内的气流稳定，不会出现局部风速过高或过低的情况。
