3D打印机用2040铝型材集成电子机箱结构

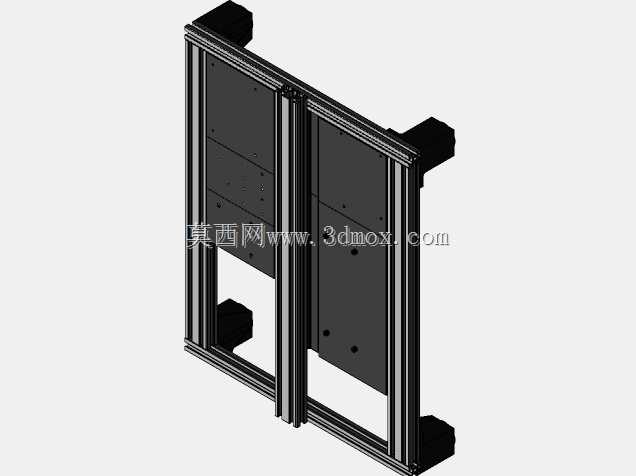

　　这款铝型材电子机箱是针对桌面级FDM3D打印机改造场景开发的集成安装结构，核心适配300mm成型尺寸的2040型材机型，解决原有设备电控元件分散布线杂乱、维护不便、空间利用率低的实际问题。结构整体依托2040工业铝型材搭建承载框架，型材槽道直接作为安装基准面，无需额外加工复杂安装孔位，可直接利用T型螺母完成各功能模块的快速固定，适配DIY改造、小批量设备改装的实际装配需求。

　　从实际应用场景来看，这类集成机箱主要服务于个人创客改装、小型工作室设备迭代的使用场景，能够将原本分散安装在打印机框架不同位置的无源电子器件、控制主板、供电模块、散热组件集中整合到统一的安装空间内，避免设备移动过程中出现线材拉扯、元件磕碰的问题，同时减少外露线材对打印运动路径的干扰，降低设备运行过程中线材剐蹭打印件、拉扯运动部件的故障概率。

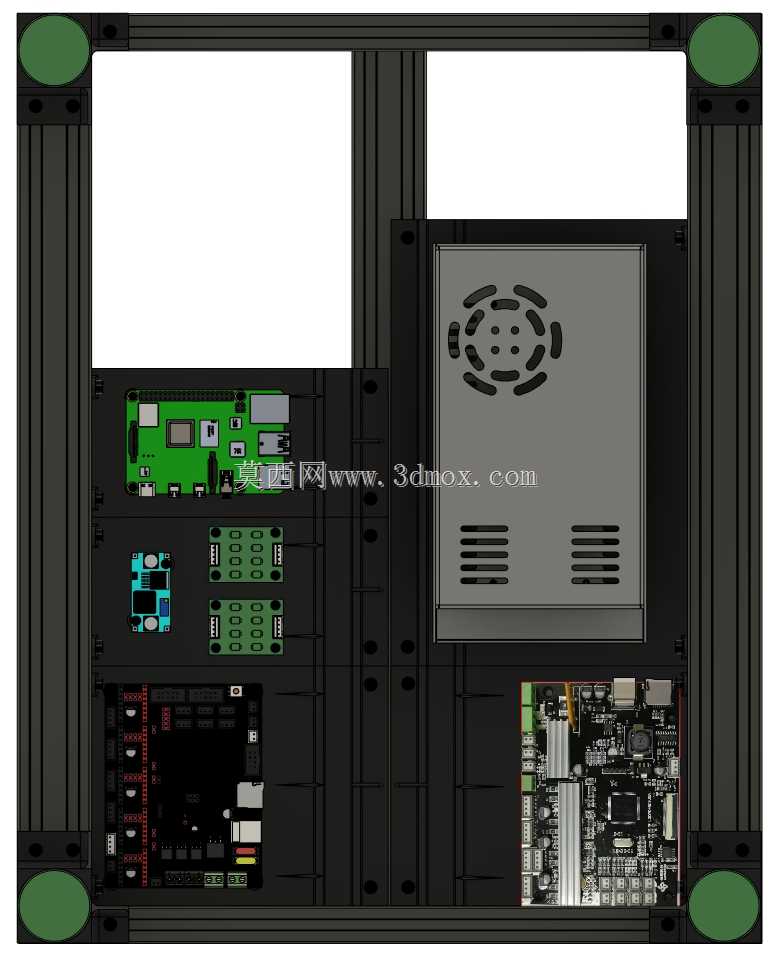

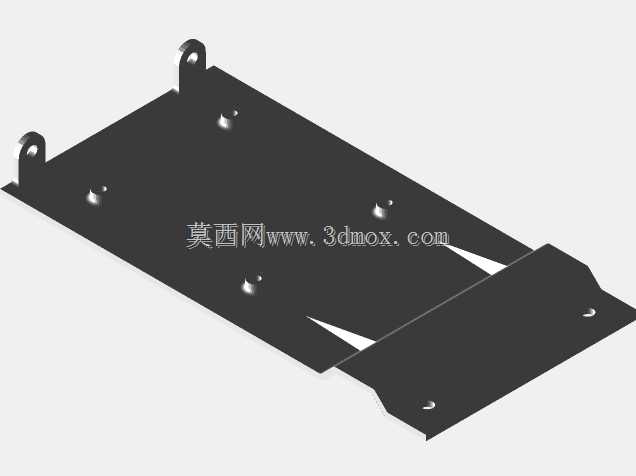

　　功能设计上，框架预留了多组标准化安装点位，可同时树莓派控制板、SKR系列主控板、TMC驱动模块、线性电压调节器、继电器模块、LED驱动板以及80mm规格散热风扇的安装需求，所有元件的安装孔位均按照对应硬件的标准安装尺寸设计，不同模块之间预留了足够的布线间隙与散热空间，避免元件堆叠造成的散热不良、信号干扰问题。供电线路的走线槽直接集成在型材框架的槽道内，强电与弱电线路可通过型材自带的槽道实现物理分隔，减少线路之间的电磁干扰，提升设备运行稳定性。

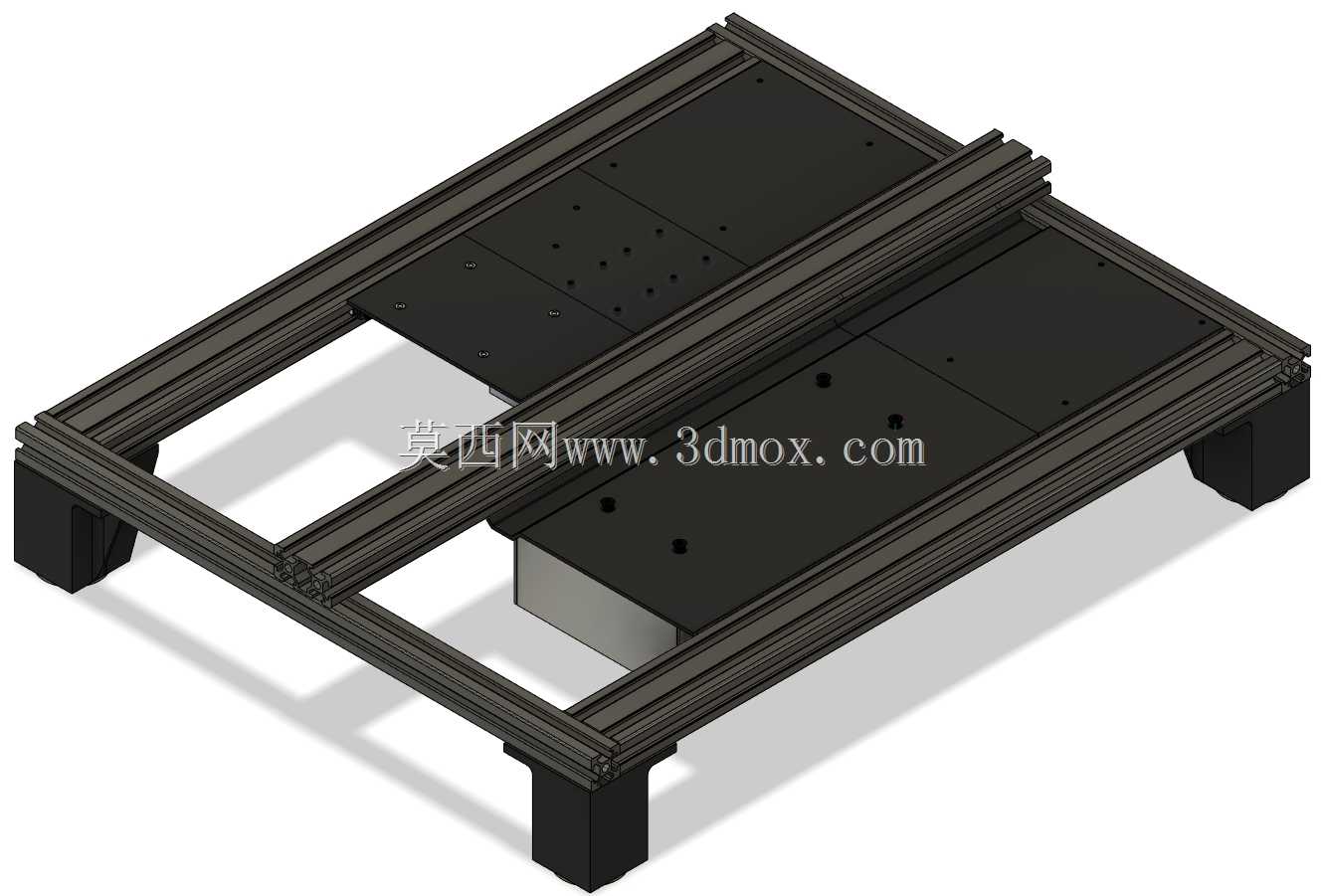

　　设计思路上完全遵循铝型材快速装配的逻辑，所有结构件均无需复杂的二次机加工，框架主体通过角码与型材螺栓完成拼接，安装板采用模块化设计，可根据实际使用的硬件型号灵活调整安装位置，支持用户根据自身的硬件配置增减安装板数量，不需要对整体框架进行切割改造。框架底部预留了足够的悬空空间，既可以容纳电源模块的安装，也能够形成自然的散热风道，配合顶部预留的风扇安装位，可形成自下而上的空气流通路径，带走各电子元件工作时产生的热量，无需额外设计复杂的散热风道结构。

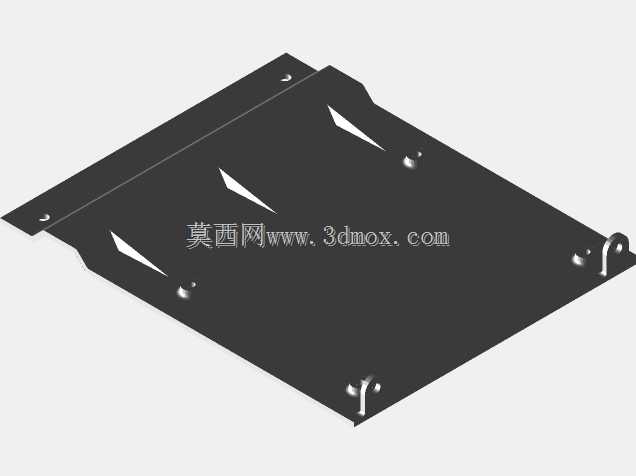

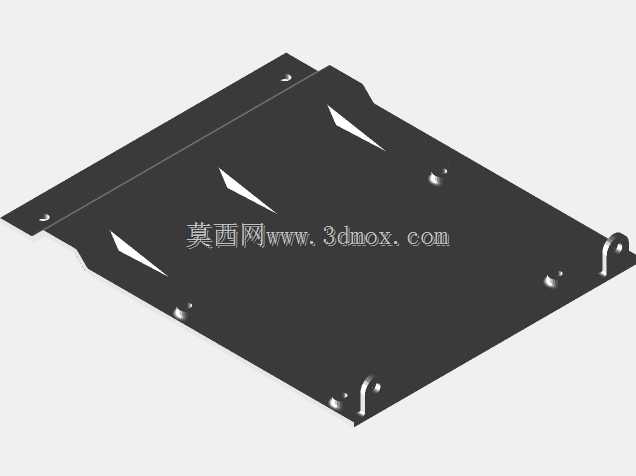

　　安装边界方面，整体框架的安装基准完全匹配2040铝型材的槽道尺寸，可直接固定在300x300x400mm成型尺寸打印机的底部型材框架上，不需要对原有打印机的主体结构进行打孔、切割等破坏性改造，所有固定点均利用型材原有槽道完成固定，拆卸后可完全恢复设备原有结构。各元件的安装孔位严格对应常用硬件的标准孔距：树莓派安装位匹配4个M2.5螺丝孔位，主控板安装位同时兼容M3螺丝与V型槽M4锤形螺母的固定方式，无源电子卡板预留了M3与M4两种规格的安装孔，电源安装位适配标准开关电源的固定孔距，用户可根据自身采购的硬件规格选择对应的固定方式，不需要自行测量孔位进行二次打孔。

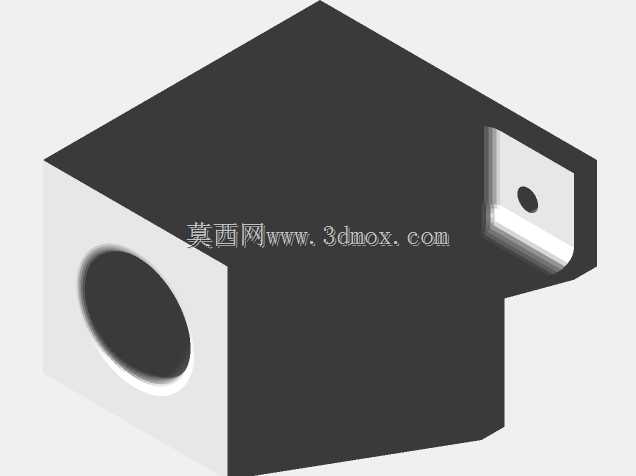

　　结构细节上，框架的支脚高度经过校准，既保证底部有足够的通风间隙，也不会过度增加设备的整体高度，避免设备重心过高影响打印稳定性。所有安装板的边缘均做了倒角处理，避免装配过程中划伤线材或者操作人员。型材拼接位置的公差控制在0.2mm以内，保证各安装板的平面度，避免主板安装出现翘曲导致的焊点接触不良问题。布线位置预留了扎带固定点位，可通过扎带将线材固定在型材槽道内，避免设备移动过程中线材移位。
