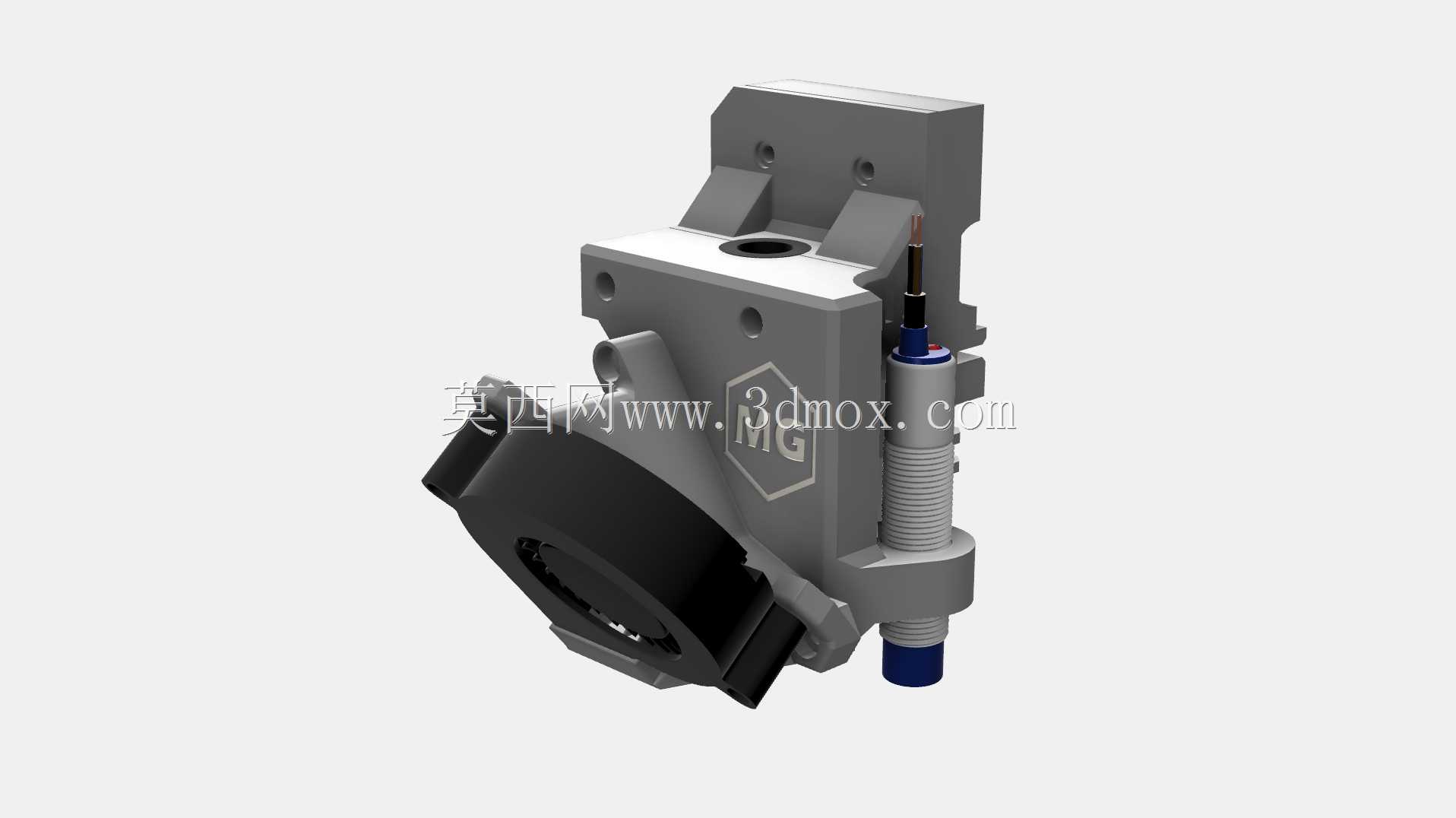

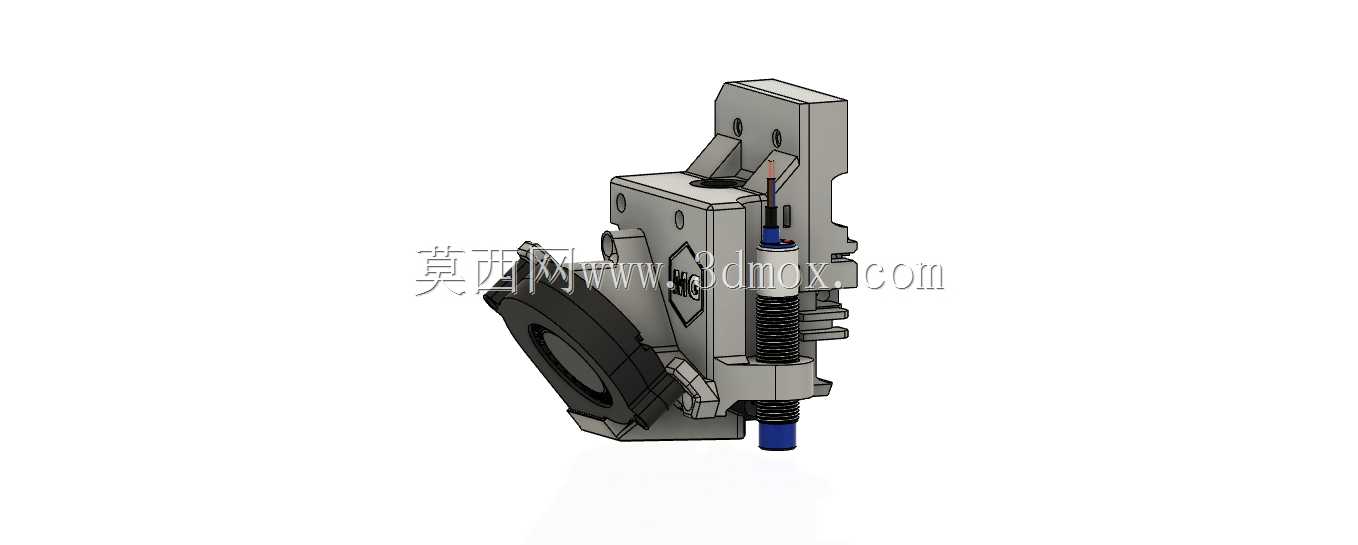

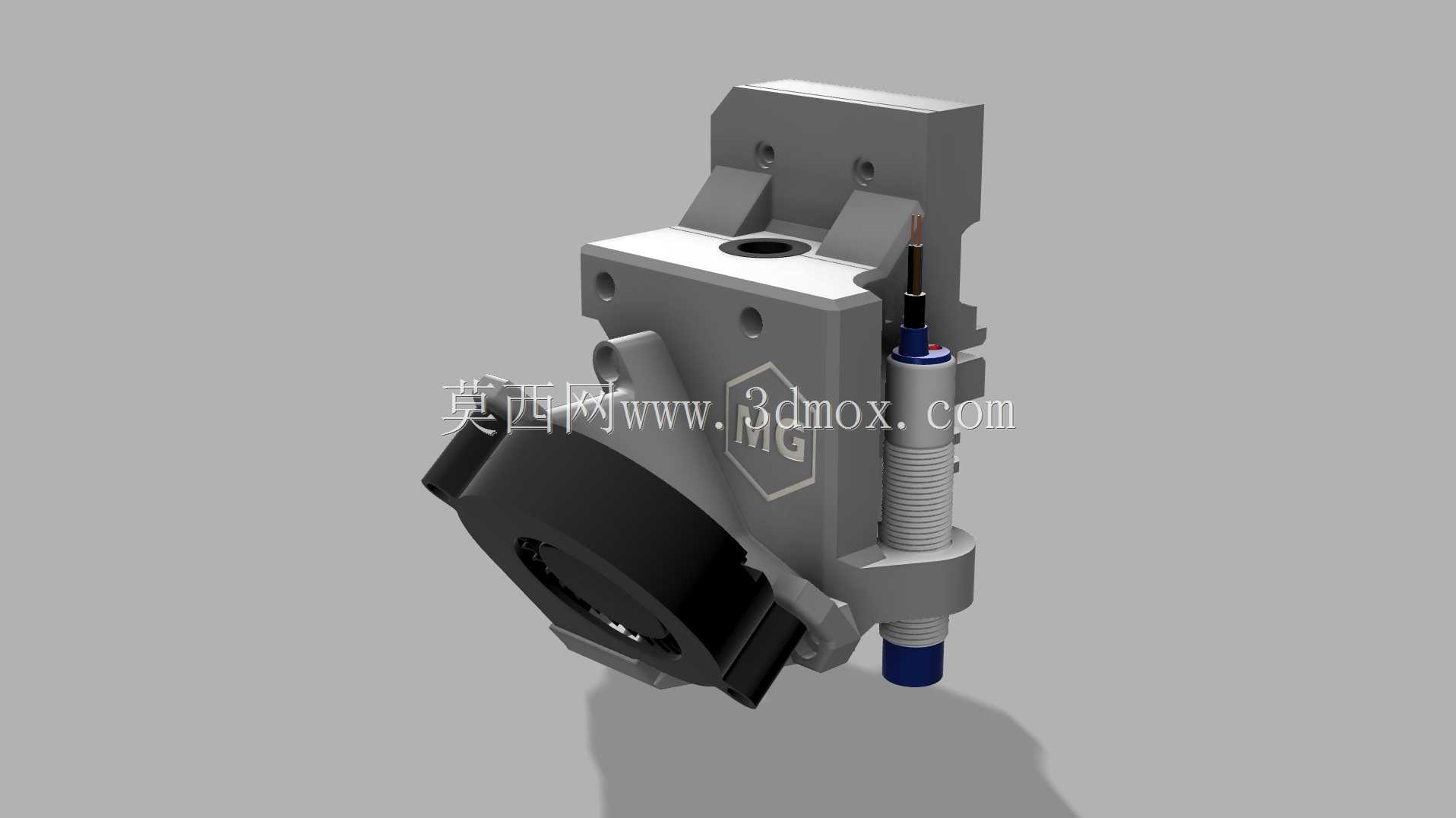

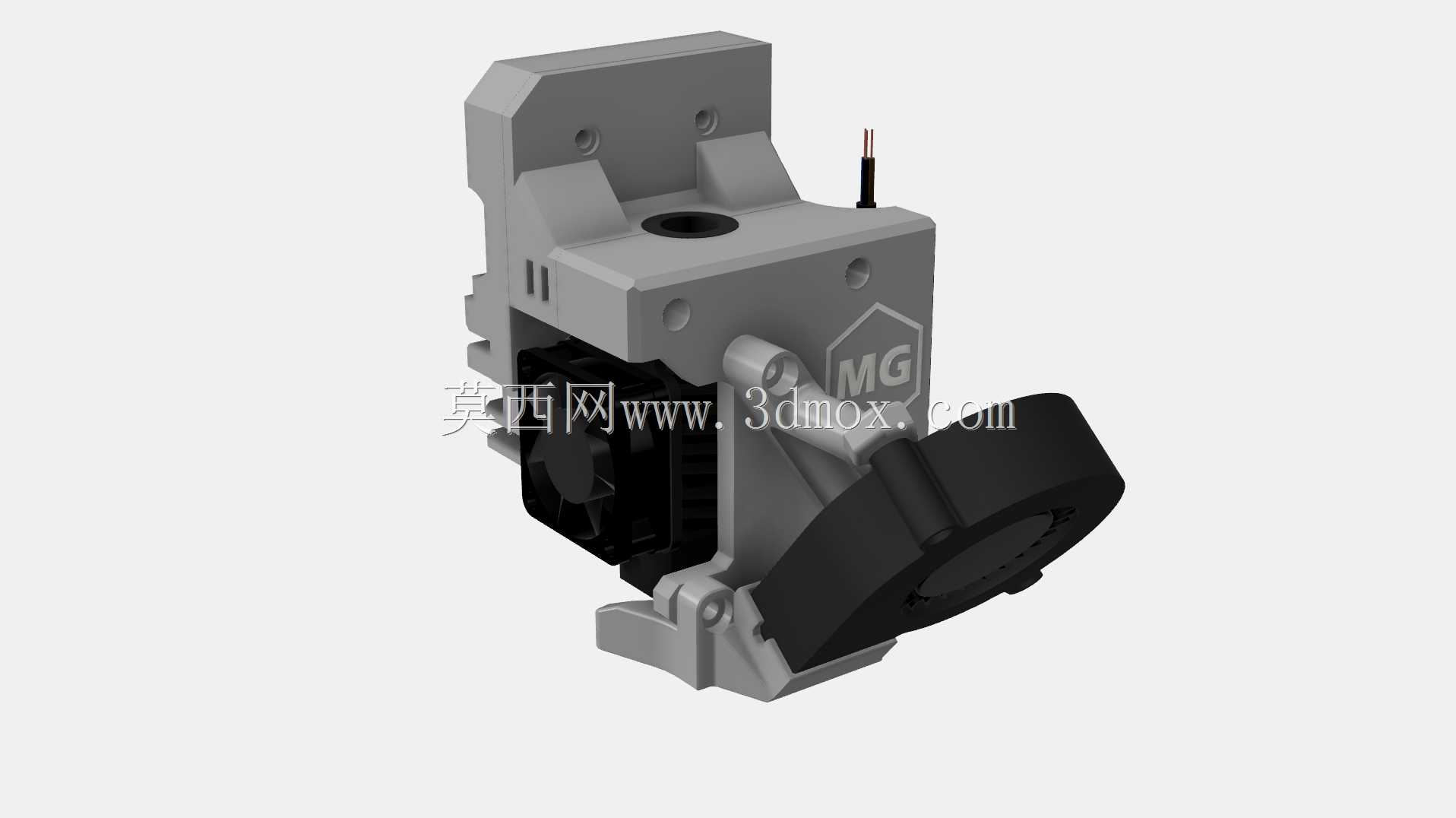

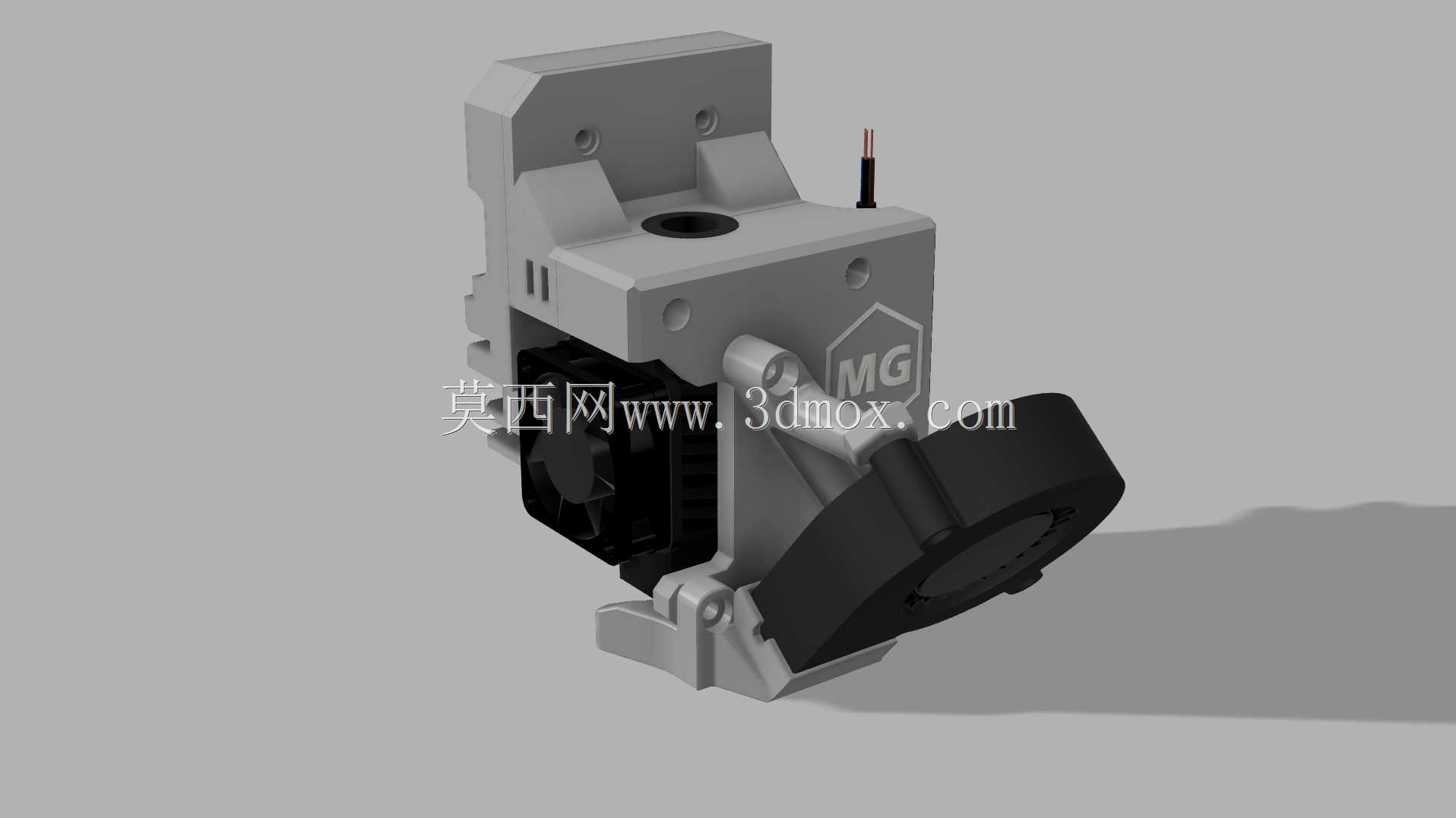

适配E3DV6六角头的紧凑型BowdenX车架支座

　　在桌面级FDM3D打印设备的X轴运动端结构设计中，热端固定支座的布局合理性直接决定了运动端负载重量、送丝稳定性以及打印成型精度，这款适配E3DV6六角头规格热端的紧凑型Bowden送丝结构X车架支座，正是针对Prusa i3架构机型的X轴运动端优化需求开发的结构件。

　　从实际应用场景来看，该支座主要服务于采用Bowden远程送丝方案的桌面级FDM3D打印机X轴滑车部分，替代原有分体式堆叠的热端固定结构，解决传统安装方式下X轴运动端零件堆叠过多、整体重心偏移、运动惯量偏大的问题。日常打印作业中，X轴需要配合Y轴做高频往复运动，运动端的额外重量会直接加同步带负载、加剧导轨磨损，还容易在高速打印时引发共振导致层纹、错层等成型缺陷，这款支座采用一体化集成设计思路，将热端安装位、送丝接头固定位、滑车连接位、散热风扇安装位整合在单一零件上，大幅减少了装配所需的额外连接件数量，有效压缩了运动端的整体重量。

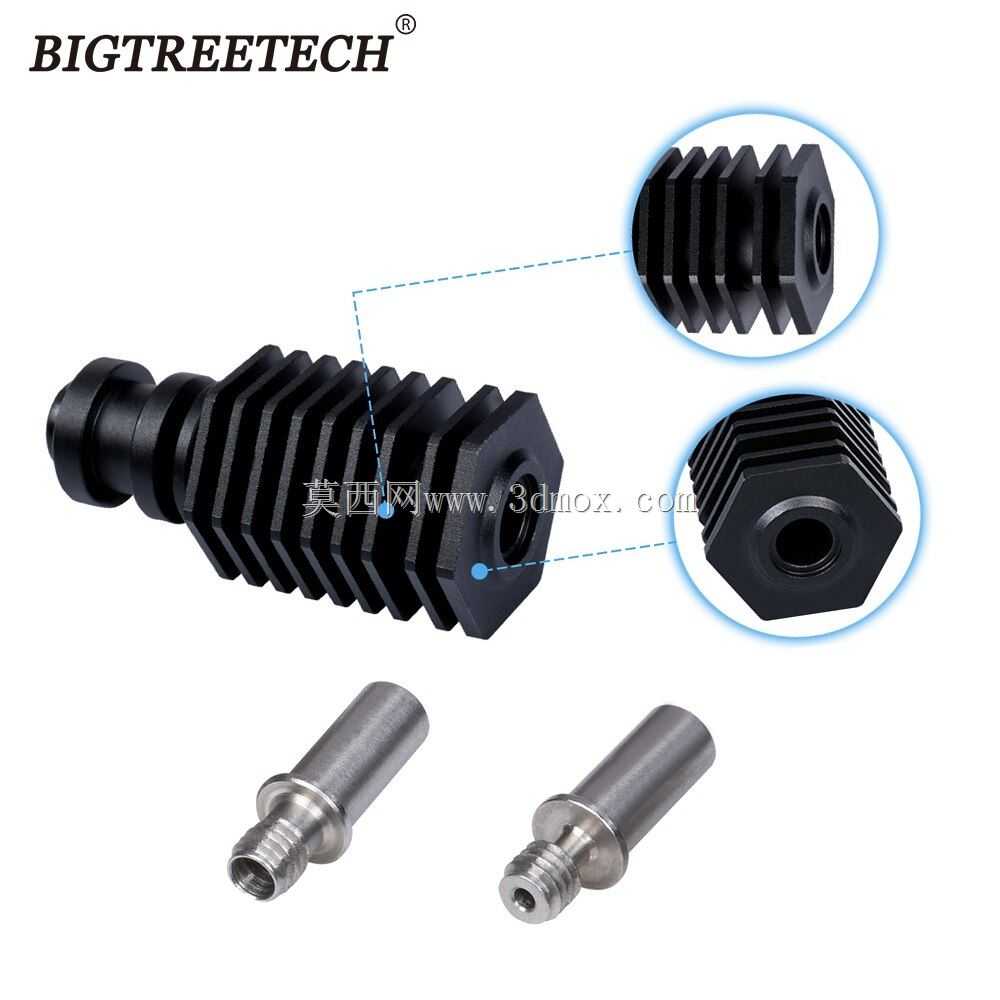

　　从功能特性层面看，该支座专门匹配E3DV6规格的六角头热端，安装位做了对应六角形的防转限位结构，热端装入后无需额外借助工具夹持固定即可完成锁止，避免长期高温工作下热端发生转动导致的喷嘴位置偏移；针对Bowden送丝的结构特点，支座上的送丝接头安装孔与热端进料口保持严格同轴度，送丝管插入后可以做到无台阶过渡，减少耗材送进过程中的阻力，避免柔性耗材送丝时出现的堵头、送丝打滑问题。支座上预留的散热风道安装位，可以直接适配标准的3010轴流风扇，风道走向对准热端散热鳍片位置，保证长时间高温打印时散热效率充足，避免热量向上传导导致送丝管内耗材提前软化引发的堵料故障。

　　设计思路上，这款支座完全围绕紧凑型布局展开，在保证结构强度的前提下尽可能压缩零件的整体外轮廓，避免X轴运动到两端极限位置时与机架、Z轴丝杆等部件发生干涉。零件的壁厚根据受力位置做了差异化设计：热端安装孔周边、滑车连接孔位置壁厚做了加厚处理，抵消热端工作时的温度形变以及滑车往复运动带来的拉扯力；非受力区域则做了镂空减重处理，进一步降低运动端负载。所有安装孔位都做了沉头设计，装配后螺丝头不会突出零件表面，避免运动过程中刮蹭到同步带、线材等周边部件。

　　从安装边界与尺寸适配来看，该支座的滑车连接孔位完全匹配Prusa i3机型标准X轴滑车的安装孔距，可以直接替换原有支座无需对滑车部分做额外打孔改造；热端安装位的高度经过校准，装配后喷嘴到滑车安装基准面的距离与原厂结构保持一致，更换后不需要重新调整Z轴零点限位位置，降低改装调试的工作量。支座整体外轮廓控制在较小范围内，X轴运动时的左右安全间隙充足，不会在大尺寸打印作业时触碰机架两侧的限位开关或者传动部件；送丝接头安装位朝向X轴外侧布置，送丝管走线不会弯折到热端散热风扇或者同步轮，走线弧度保持在耗材送进的合理弯曲半径范围内，即便是TPU这类柔性耗材也能保持稳定的送丝压力。

　　在实际装配调试过程中，该支座的安装流程非常简便，先将E3DV6热端从下方穿入安装孔，靠六角限位面定位后锁紧顶部的固定顶丝即可完成热端固定，随后将Bowden送丝接头拧入支座上方的对应螺纹孔，插入送丝管后再将整个支座通过螺丝固定到X轴滑车上，最后安装散热风扇与风道即可完成整个X轴热端部分的装配。相较于传统的多片拼接式热端支架，这种一体化结构的装配累积误差更小，热端的垂直度更容易保证，打印时喷嘴与打印平台的平行度更容易校准，能有效减少首层打印不平、局部缺料等常见问题。同时紧凑的结构设计让X轴运动端的重心更靠近导轨滑块位置，运动过程中的偏心力矩更小，高速打印时的运行平稳性有明显提升，能支持更高的打印速度而不会出现明显的振动纹，对于提升桌面级3D打印机的打印效率与成型质量有实际的工程应用价值。
