复古卡西欧三角造型电子闹钟三维建模作品

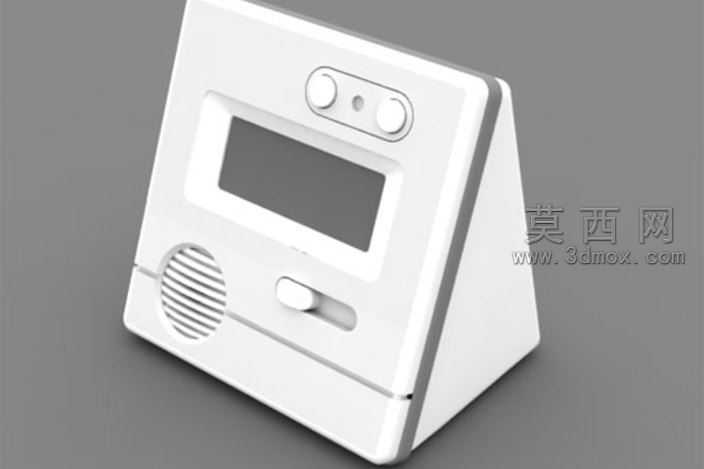

本次三维建模还原的是一款拥有二十余年使用历史的经典卡西欧三角造型电子闹钟，建模过程以实物测绘的尺寸数据为基础，依托Rhino三维建模平台完成全结构的精准复刻。建模初期先梳理产品的整体形态逻辑，该闹钟采用直角三角支撑的立式结构，背部斜切面直接作为摆放支撑面，省去额外支架结构，整体造型简洁利落，建模时先绘制三个正交方向的轮廓曲线，通过曲面放样、实体修剪搭建出整体的三角块体基础，再逐步拆分各个功能区域的结构。正面区域首先处理显示屏安装位，采用凹陷式矩形槽结构，建模时精准控制槽体深度与边缘倒角参数，还原实物屏幕与外壳的阶差关系；屏幕上方的两个调节按键采用圆柱形凸起造型，搭配中间的小圆点状态指示灯，三个部件的位置严格对齐实物的排布比例，按键与外壳的衔接处做微小的圆角处理，还原注塑零件的工艺特征。屏幕下方左侧的出声孔区域，采用等距排列的横向格栅结构，建模时先绘制单条格栅的截面轮廓，通过矩形阵列完成整组格栅的排布，再通过布尔差集运算在外壳实体上切除出声通道，保证格栅的间距均匀、边缘顺滑，还原实物出声孔的通透质感；出声孔右侧的滑动式报警开关，采用长条形滑槽搭配凸起拨块的结构，建模时单独制作拨块的滑动限位结构，还原开关可横向拨动的活动逻辑，拨块表面做细微的防滑纹理处理，贴合实物的操作触感。外壳的分模线设置在产品中部的水平位置，建模时通过实体分割还原上下壳的装配缝隙，缝隙宽度控制在0.2mm，还原真实注塑产品的装配精度；产品的所有外边缘均做统一半径的圆角处理，避免尖锐棱角，还原日常家电产品的安全设计特征。材质渲染阶段，外壳主体采用哑光奶白色ABS塑料材质，调整材质的粗糙度参数至0.7，还原老塑料经过常年使用形成的温润哑光质感，避免出现过于光亮的塑料反光；显示屏区域采用深灰色半透明PMMA材质，添加轻微的反光属性，模拟液晶屏幕的表面质感；出声孔格栅内部做深灰色哑光处理，模拟内部音腔的深色结构；按键与拨块采用与外壳一致的奶白色塑料材质，仅在边缘做细微的高光处理，区分部件的衔接边界。渲染时采用45度侧上方的柔和主光源，搭配底部的弱补光，投射出柔和的阴影，突出产品三角造型的立体感，同时清晰展现各个结构的细节特征，整体渲染风格写实，还原老物件经过时间沉淀的质感，完整复刻这款经典闹钟的结构与外观细节，还原其历经二十余年依旧完好的工程设计质感。
