内燃机活塞头三维结构设计模型

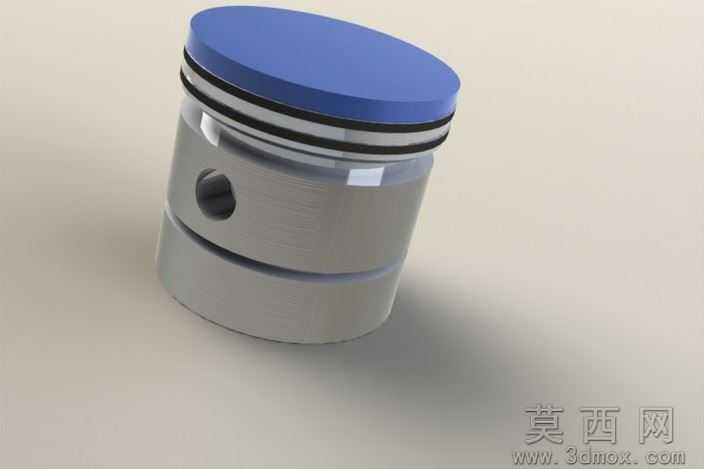

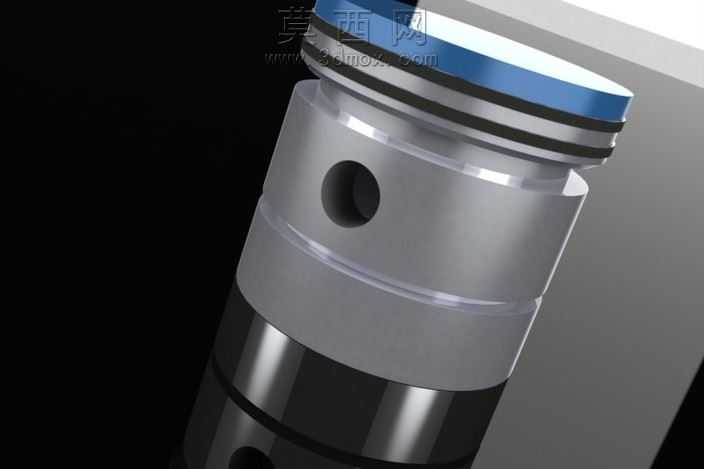

本模型为内燃机核心部件活塞头的三维设计成果，建模过程严格遵循内燃机活塞的实际结构参数与装配逻辑，采用SolidWorks完成全参数化建模，确保各尺寸可根据实际工况需求灵活调整。建模初期先梳理活塞头的功能结构：顶部为燃烧室承接面，需承受燃气高温高压作用，因此顶部平面做了平整化处理，预留了隔热涂层的装配厚度空间；头部环带区域设计了多道环槽结构，用于安装气环与油环，环槽的宽度、深度以及相邻环槽的间距均参考通用内燃机活塞的设计规范，保证活塞环装配后可实现可靠的密封与刮油功能。裙部区域设计了活塞销安装孔，孔位做了同轴度约束，同时对销孔周边做了局部加厚处理，模拟实际产品的强度强化结构，避免活塞工作过程中销孔位置出现应力集中问题。渲染阶段采用金属材质模拟活塞本体的铝合金材质特性，调整材质的粗糙度与金属度参数，还原铸铝件经机加工后的细腻金属质感，顶部区域采用深蓝色非金属材质模拟隔热防护层，环槽内的黑色环件采用橡胶类材质参数，区分不同部件的材质属性，让模型各结构的视觉区分度更高。设计过程中重点考量活塞头的工作工况：作为往复运动的核心部件，模型整体做了轴对称结构约束，保证质量分布均匀，减少往复运动过程中的惯性力影响；各转角位置均做了圆角过渡处理，既符合实际机加工的工艺要求，也能有效降低应力集中风险，提升零件的结构可靠性。模型的各结构特征均采用独立草图拉伸、旋转、切除等特征命令生成，特征树逻辑清晰，无冗余特征，可直接用于后续的工程图生成、有限元受力分析或者虚拟装配演示，完整还原了活塞头从顶部燃烧室到裙部销孔的全部结构细节，能够直观展现活塞头的设计逻辑与结构特点。
