XT30连接器适配可打印防护盖帽结构

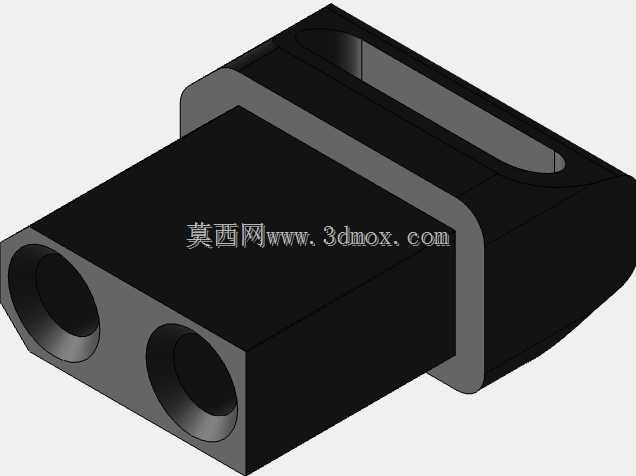

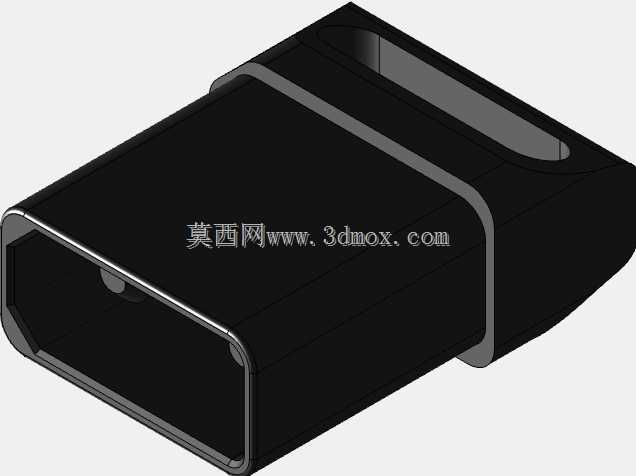

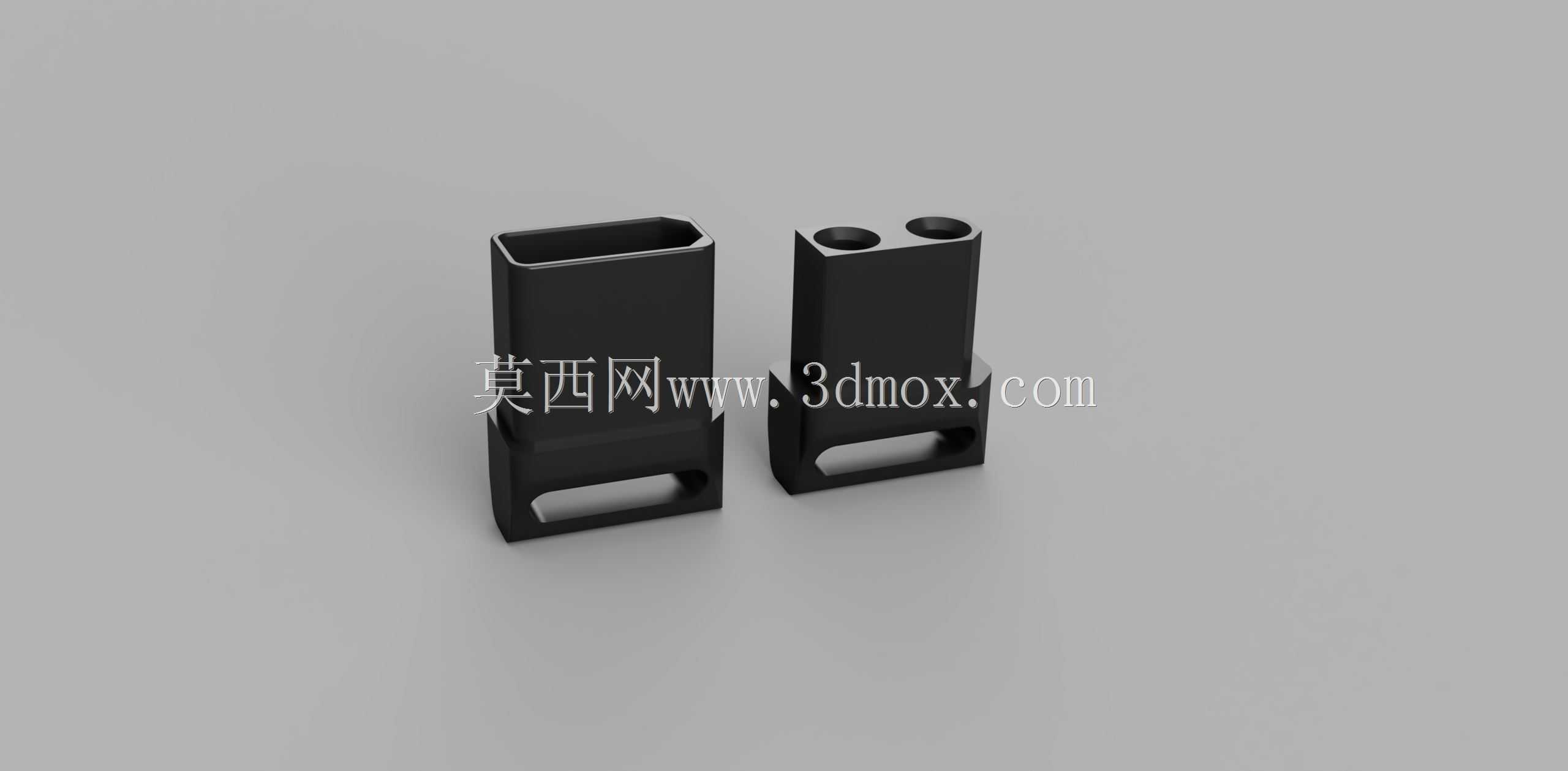

　　在航模动力系统、小型无人设备、便携储能装置的布线作业中，XT30系列连接器的防护一直是容易被忽略的细节——裸露的公母插针在存放、转运、设备调试阶段很容易因磕碰出现形变，或是落入金属碎屑、灰尘引发接触不良，甚至在意外短接时造成电池放电烧蚀元件。这套适配XT30连接器的盖帽结构，就是针对这类现场痛点设计的可直接打印成型的防护零件，同时覆盖外螺纹、内螺纹两种接口形式的XT30连接器，能在不改动原有连接器安装结构的前提下，直接扣合在插合端形成物理防护。

　　从实际打印验证的效果来看，采用常规光固化树脂打印的成品就能满足日常防护需求，扣合后有足够的阻尼感不会轻易脱落，拆卸时也不需要额外工具，徒手就能拔下，不会影响现场作业的效率。设计阶段特意考虑了XT30全系列的尺寸公差问题——毕竟不同批次、不同厂商生产的XT30、XT30PW、XT30G等型号，还有不同颜色外壳的产品，接口的实际尺寸会存在小幅偏差，所以初始建模时在盖帽的扣合位预留了0.2mm的适配余量，用户拿到模型后可以先打印1-2件测试件，和自己手头实际使用的连接器做匹配验证，如果偏松就微调内壁厚度增加抱紧力，如果偏紧就适当扩大扣合腔的内径，调整到适配自己手头的零件尺寸后，再批量打印其余的盖帽即可，不需要重新做整体结构的重构。

　　从安装边界来看，这套盖帽的外形完全贴合XT30连接器的端部轮廓，扣合后不会超出连接器原有外径太多，不会和设备上相邻的布线槽、固定座产生干涉，哪怕是在密集排布的电源接线位，也能正常安装使用。盖帽的端部做了微小的拔模斜度，打印时不需要额外添加支撑就能直接成型，哪怕是入门级的光固化打印机，也能打出表面光滑、尺寸合格的成品，不需要做太多后处理。除了基础的防尘防磕碰功能，这套盖帽还能在连接器未插合时隔绝外部的导电异物，避免仓库存储、外场携带时因钥匙、金属螺丝等杂物碰到插针引发的短路风险，对于经常需要外场作业的航模团队、设备调试人员来说，能大幅降低连接器损坏的概率，减少不必要的配件更换成本。

　　建模时特意将盖帽的壁厚控制在1.2mm，这个厚度既能保证树脂打印后的结构强度，日常插拔不会出现开裂，也不会因为壁厚过大导致打印时间过长、耗材浪费。扣合位的内侧做了一圈微小的凸筋，刚好能卡在连接器外壳的限位槽位置，不会因为设备震动出现盖帽松脱的情况，哪怕是装在经常移动的便携设备上，也能保持稳定的防护状态。针对不同使用场景的需求，模型的结构也预留了修改空间，如果需要在盖帽上增加标识区分正负极、不同回路的连接器，可以直接在盖帽的外平面上添加刻字，不需要改动整体的配合结构；如果需要更高的结构强度，也可以将材料换成韧性光敏树脂或者尼龙材料打印，适配更复杂的户外使用环境。

　　在实际的设备装配场景中，这类小防护零件往往不会出现在正式的物料清单里，但却是一线装配人员、外场维护人员非常需要的实用配件，以往很多人会用电工胶带缠绕连接器端部做防护，不仅拆卸麻烦，残留的胶渍还会粘在插针上影响接触性能，这种3D打印的专用盖帽可以反复使用，安装拆卸都很便捷，也不会残留异物影响连接器的电气性能。设计时没有添加多余的装饰结构，整体外形简洁规整，打印时的摆放自由度很高，不管是平放在打印平台还是竖直摆放，都能顺利成型，不会出现翘边、变形的问题，对于有小批量定制需求的用户来说，还可以根据自己的使用习惯调整盖帽的防滑纹理，方便戴手套时操作拆卸。
