洗衣机用220V进水电磁阀结构设计

　　这款进水电磁阀主要适配家用波轮、滚筒类全自动洗衣机的进水回路，也可拓展应用在小型商用净水设备、自动补水式小型储水装置的通断控制场景，核心作用是接收电控系统的电平信号，完成水路的导通与截断动作，替代传统手动球阀实现自动化供水控制。从实际工况来看，这类阀件长期工作在0.02MPa到0.8MPa的市政自来水压区间，日常接触的介质为常温生活用水，部分高硬度水质区域还会面临水垢附着、杂质卡滞的风险，因此设计阶段首先要考虑运动部件的抗卡滞能力，以及密封副的长期耐老化性能。

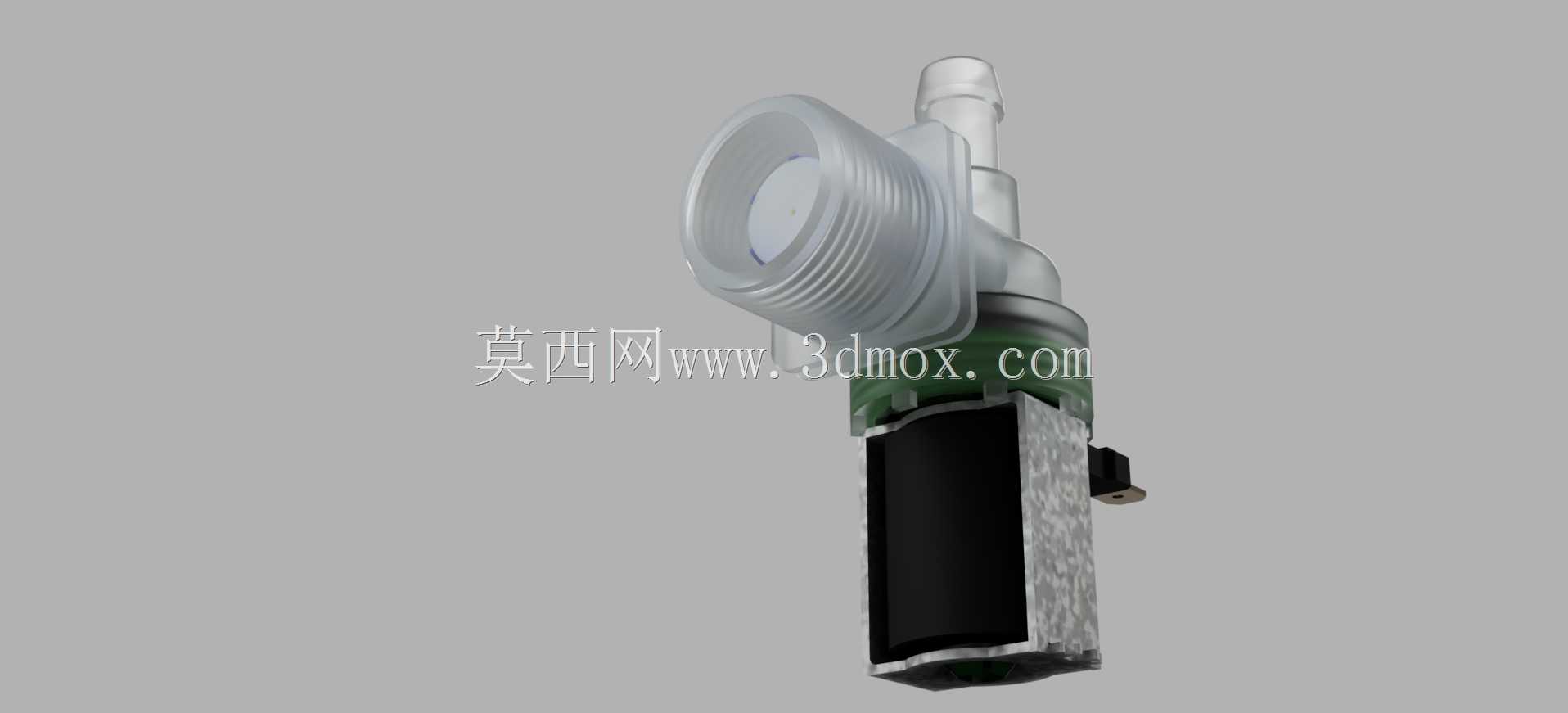

　　结构设计上，这款阀采用直动式电磁驱动架构，电磁线圈部分做了全密封塑封处理，避免洗衣设备周边高湿环境导致的线圈绝缘下降问题，线圈额定工作电压为220V交流电，匹配家电常用的市电供电规格，无需额外加装变压模块即可直接对接主控板的控制输出端。水路部分的接口做了差异化设计，进水端采用BSP3/4标准外螺纹，也就是日常家装中常见的6分水管接口，可直接对接标准墙面出水角阀或者洗衣机专用进水软管，无需额外转接头；出水端采用10mm内径的竹节式宝塔接头，可直接插接设备内部的输水软管，配合喉箍锁紧即可达到可靠的密封效果，省去了内螺纹接头缠生料带、拧螺纹的装配工序，适配家电生产线快速装配的需求。

　　从安装边界来看，这款阀的整体外形做了紧凑化布局，线圈部分与阀体轴线呈垂直排布，最大程度压缩了轴向安装空间，安装时仅需预留对应接头的操作空间即可，不需要额外设置过大的设备内部空腔。阀体的流道设计做了顺直优化，进水端到出水端的流道没有突兀的直角转折，一方面可以降低水流通过时的压损，保证进水流量满足洗衣机快速补水的要求，另一方面也能减少流道内的死水区域，降低长期使用后杂质沉积、细菌滋生的概率。密封副采用平垫式密封结构，密封件选用耐水老化的丁腈橡胶材质，在阀瓣闭合时依靠弹簧预紧力提供初始密封比压，线圈通电产生的电磁力直接带动阀瓣提升，克服弹簧力与水压阻力完成开阀动作，断电后弹簧推动阀瓣复位，切断水路，这种直动结构相比先导式电磁阀，对低水压工况的适应性更强，即使高层住宅用水高峰时段水压偏低，也能可靠完成开闭动作，不会出现先导阀无法开启、进水不畅的问题。

　　在细节设计上，阀的进水端内置了一体式过滤网，网孔孔径控制在0.8mm左右，可以拦截自来水中的大颗粒砂石、管线锈蚀碎屑，避免杂质进入阀腔卡滞阀瓣，导致密封失效出现漏水问题，过滤网采用卡扣式固定，后期维护时可直接拔出冲洗，不需要整体拆换阀件。线圈的引出端做了插片式接线结构，插片间距符合家电通用接线标准，可直接对接设备线束的标准接插件，装配时不需要焊接，提升生产装配效率的同时，也降低了虚接、断线的故障概率。阀体的外壳材质选用增强PP材质，兼顾了结构强度与耐水腐蚀性能，相比金属阀体不会出现长期泡水锈蚀的问题，同时重量更轻，降低设备整体负载。

　　从选型适配的角度来说，这款阀的流量参数匹配常规5-10kg容量洗衣机的进水需求，单阀全开时每分钟通水量可达10L以上，能够满足洗衣机快速补水、缩短整体洗衣周期的要求。安装时需要注意阀体的水流方向标识，必须保证进水端接高压来水侧，反向安装会导致密封副无法正常承压，出现关不严漏水的问题；同时安装位置要避免长期被水浸泡，虽然线圈做了塑封处理，但长期积水浸泡还是会加速接线端的氧化，影响使用寿命。在三维建模过程中，这款模型完整还原了阀件的所有装配细节，包括螺纹的牙型轮廓、宝塔接头的竹节凸棱、线圈的散热筋结构、接线插片的尺寸公差，可直接用于家电产品的布局干涉检查、进水回路的装配模拟，也可作为水暖类阀件设计的参考案例，帮助设计人员快速完成类似结构的迭代优化，减少重复建模的工作量。
