适配4mm管路的小型手动流量控制油阀

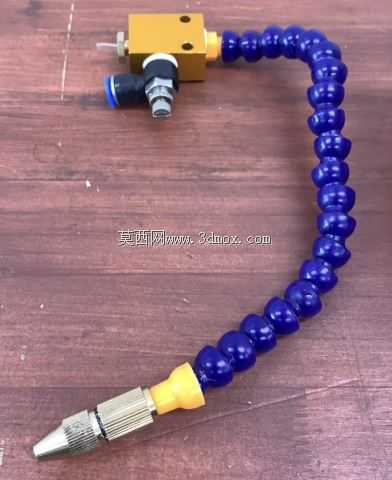

　　这款小型油阀主要针对小通径低压流体管路的流量调节需求开发，适配外径4mm的柔性输送管路，常见于小型喷雾设备、桌面级流体实验装置、小型润滑供油回路这类对安装空间有严格限制的场景。很多民用小型喷雾设备出厂时仅配置通断式开关，无法精细调节输出流量，要么出油量过大造成介质浪费、喷涂不均，要么通断瞬间压力波动导致喷射形态失控，这款阀件就是针对这类实际使用痛点设计的，可在管路通断的基础上实现0到最大通径的无级流量调节，满足精细化的流体输出控制需求。

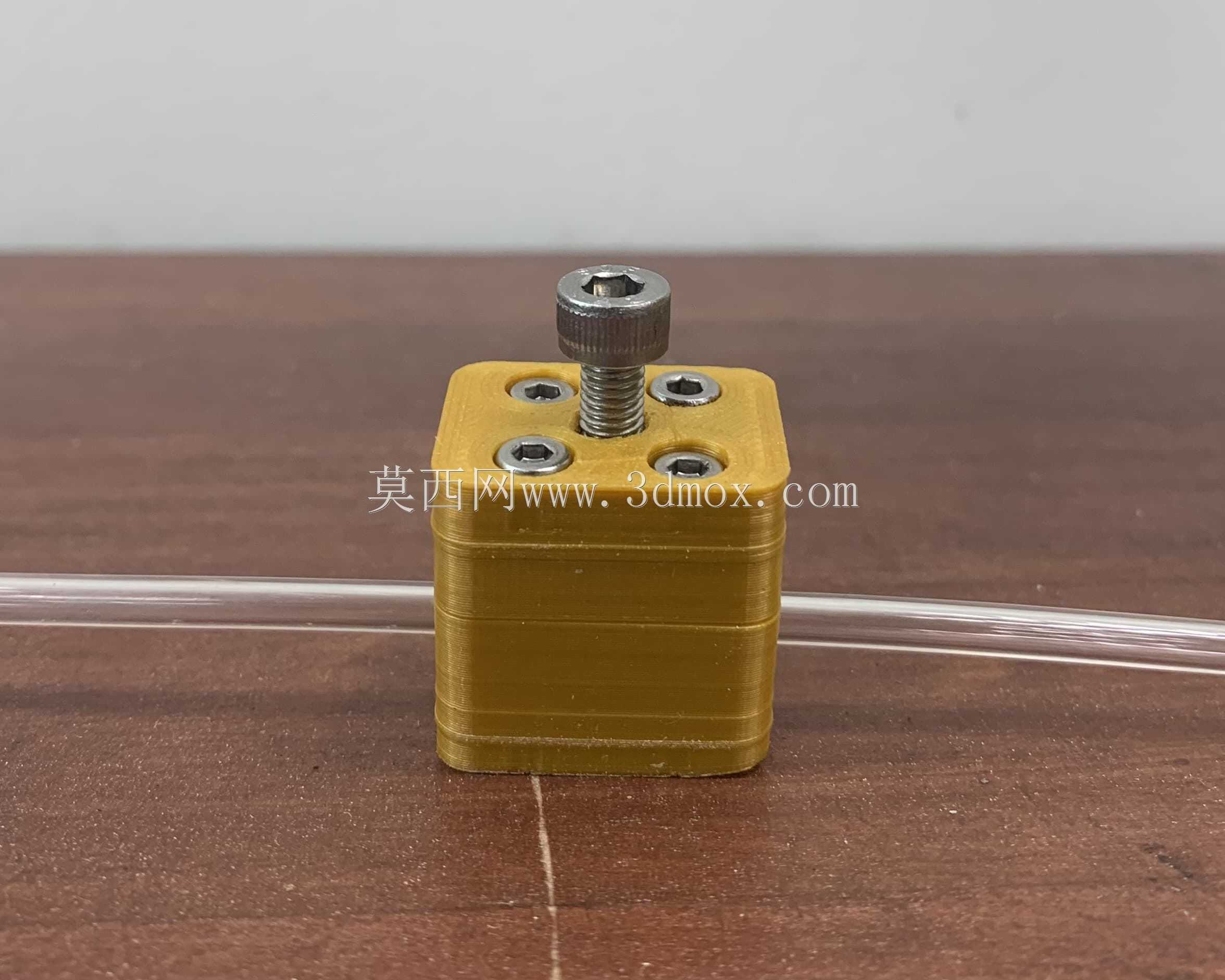

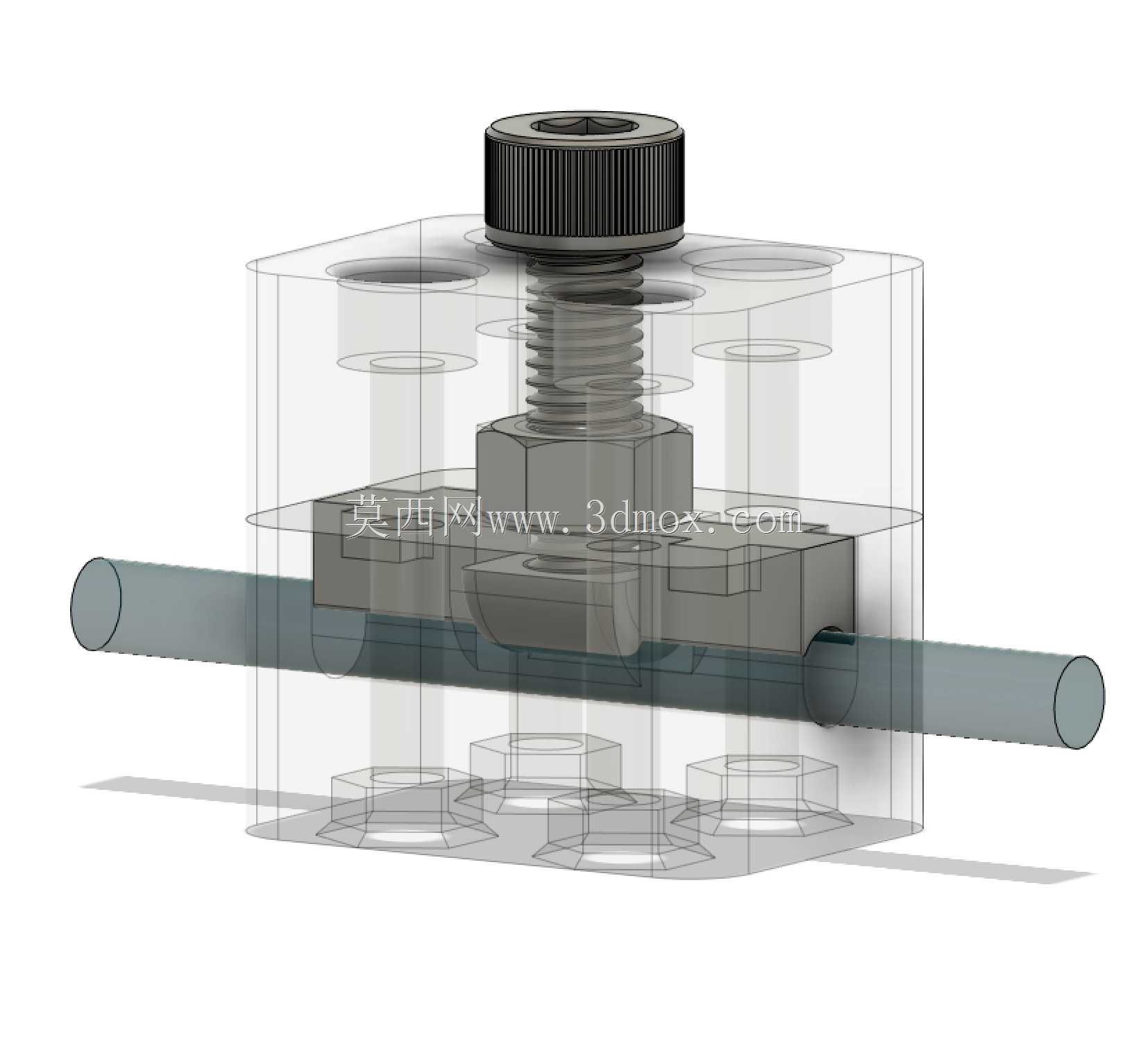

　　从结构设计来看，阀件采用叠层式方块主体结构，主体为分层加工的方形块体，流体通道沿水平方向贯穿主体两侧，适配4mm管路的插接安装，不需要额外的快插接头，管路直接插入主体两侧的对接孔即可完成连接，配合端面密封结构可承受0.5MPa以内的低压流体工作压力，完全覆盖小型喷雾、低压润滑这类场景的压力工况。顶部的调节结构采用标准内六角螺丝作为调节执行件，通过螺丝的旋进旋出改变内部流道的通流截面积，旋进时螺丝端部下压封堵流道实现流量减小直至完全关断，旋出时流道通流面积逐步增大，流量随之提升，调节过程线性度较好，没有明显的调节死区，可稳定维持设定的流量值。

　　安装固定方面，主体上预留四个标准紧固件安装孔，采用M3规格螺丝即可完成阀件的安装固定，既可以直接固定在设备的安装基板上，也可以通过支架悬空固定在管路中段，安装边界十分灵活。主体的整体外形尺寸紧凑，方形主体的边长控制在20mm左右，整体高度不超过30mm，在狭小的设备内部空间也能完成布置，不会和周边的管路、结构件产生干涉。

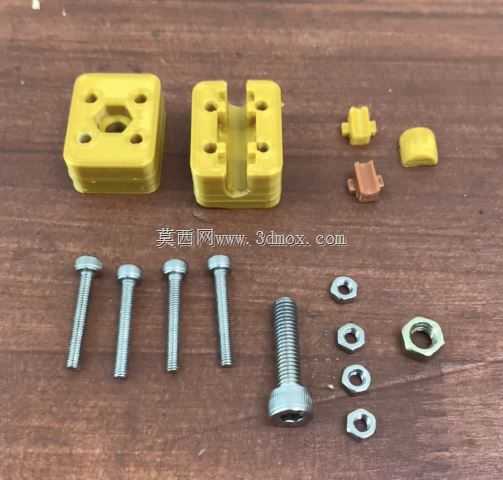

　　设计过程中充分考虑了自制加工的可行性，主体结构可通过3D打印工艺直接加工成型，不需要复杂的机加工工序，打印完成后仅需清理流道内的打印支撑，配合标准紧固件即可完成装配。装配所需的配件均为市面通用标准件，包括4颗长度20mm的M3螺丝、配套的4颗M3螺母，以及1颗长度15mm的M5调节螺丝、1颗配套的M5锁紧螺母，不需要定制特殊规格的配件，使用者可自行采购标准件完成整阀的组装，组装过程不需要专用工装，仅用常规内六角扳手即可完成全部装配操作。

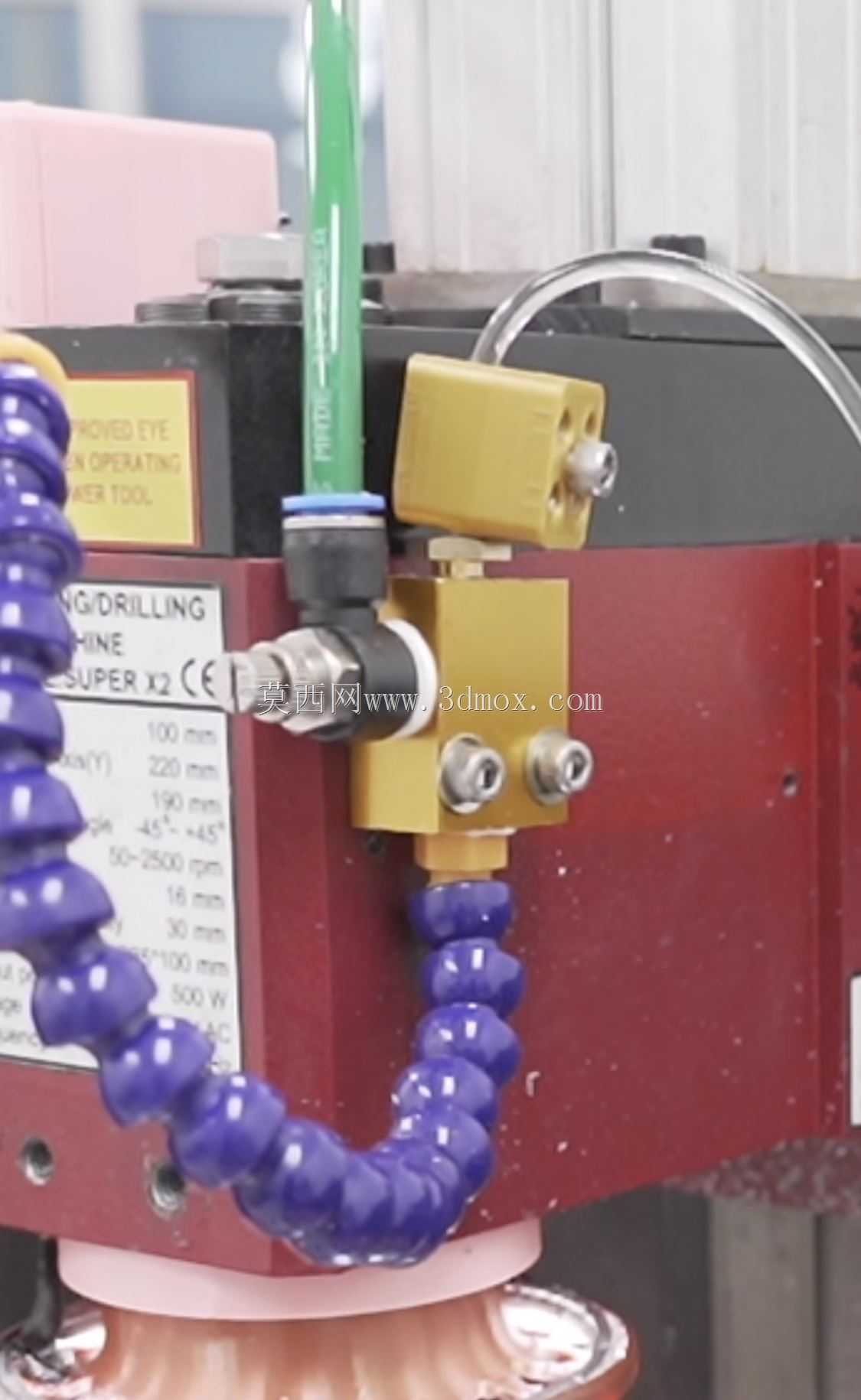

　　实际使用时，这款阀件的调节阻尼适中，不会因为管路内的流体压力导致调节螺杆自行窜动，流量设定后可长时间保持稳定，不需要频繁重新校准。密封结构采用面密封配合螺纹密封的形式，在低压工况下不会出现渗漏问题，可兼容常规的润滑油、水性溶剂、低粘度化学试剂等多种流体介质，适用场景覆盖小型农用喷雾设备、桌面3D打印机的润滑供油改造、小型模型液压回路、实验室小型流体输送装置等多个领域。相比市面上采购的同通径小型阀件，这款结构的流道设计更顺畅，没有多余的节流突变，流体通过时的压力损失更小，在相同的入口压力下可获得更稳定的出口流量，同时方块式的外形更便于在设备内部定位固定，不会像圆柱形阀件那样出现安装后转动、管路扭曲的问题。

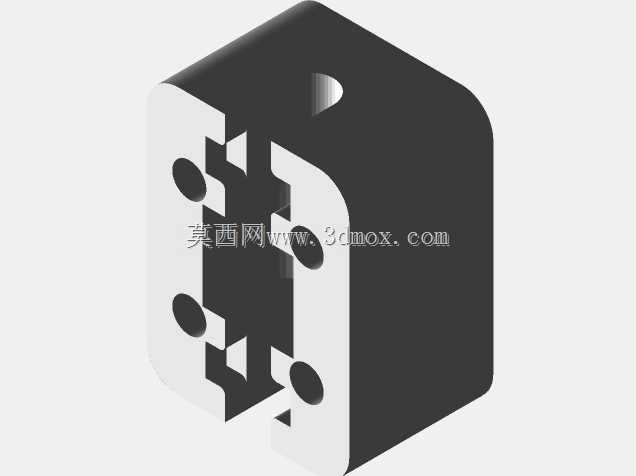

　　在结构细节处理上，调节螺杆的端部做了平端处理，和内部密封面接触时不会刮伤密封面，长期反复调节也不会出现密封失效的问题，主体的分层结合面做了定位止口设计，组装时可快速对齐各层的流道孔，不会出现层间错位导致流道堵塞的问题，四个安装孔的位置精度要求较低，即使是普通FDM3D打印的精度也能满足装配要求，不需要二次扩孔修正，大幅降低了自制加工的难度。对于需要在小型设备上增加精细流量调节功能的使用者来说，这款阀件的结构简单可靠，加工装配门槛低，使用维护方便，可很好地填补小通径低压管路流量调节部件的需求空白，不需要采购昂贵的工业级微型阀件就能满足实际使用要求。
