TDS温度流量一体传感阀件结构

　　这款集成式管路传感部件主要面向净水设备、循环水系统、小型流体试验台以及智能给排水终端的状态监测需求，把流量脉冲采集、水温感知和总溶解固体检测三类功能整合在同一通流壳体内，避免在狭窄管路上串联多个独立仪表，减少接头数量和潜在渗漏点。在整机布置阶段，结构工程师往往要面对滤芯舱空间紧凑、水管走向弯折、电控线束需要远离泵体振动源等约束，这种一体化件可以直接串接在OD9规格的白色PE水管之间，两端快接接口对准管路后压入即可完成流路连通，不需要额外加工螺纹转接座。

　　从实际用途看，该部件的核心作用是让控制系统实时掌握管路内的水流动态。叶轮在水流推动下旋转，每转输出对应脉冲，控制器按照脉冲频率换算瞬时流量，再结合运行时长累计过水量，常用于净水器滤芯寿命提醒、饮水机出水定量、采暖系统缺水保护以及实验装置流量闭环。壳体内同时布置NTC温度探头，可反馈进水温度，用于加热功率修正、防冻判断和温度补偿；TDS探头则测量水中溶解性固体的相对水平，为水质状态判断提供依据。三类信号通过出线端分别接入主控板，供电与信号引脚在接线定义上区分明确，红色线承担正电源，黑色线对应接地，黄色线输出流量脉冲，绿色线接入温度元件，蓝红双线对应水质传感信号。

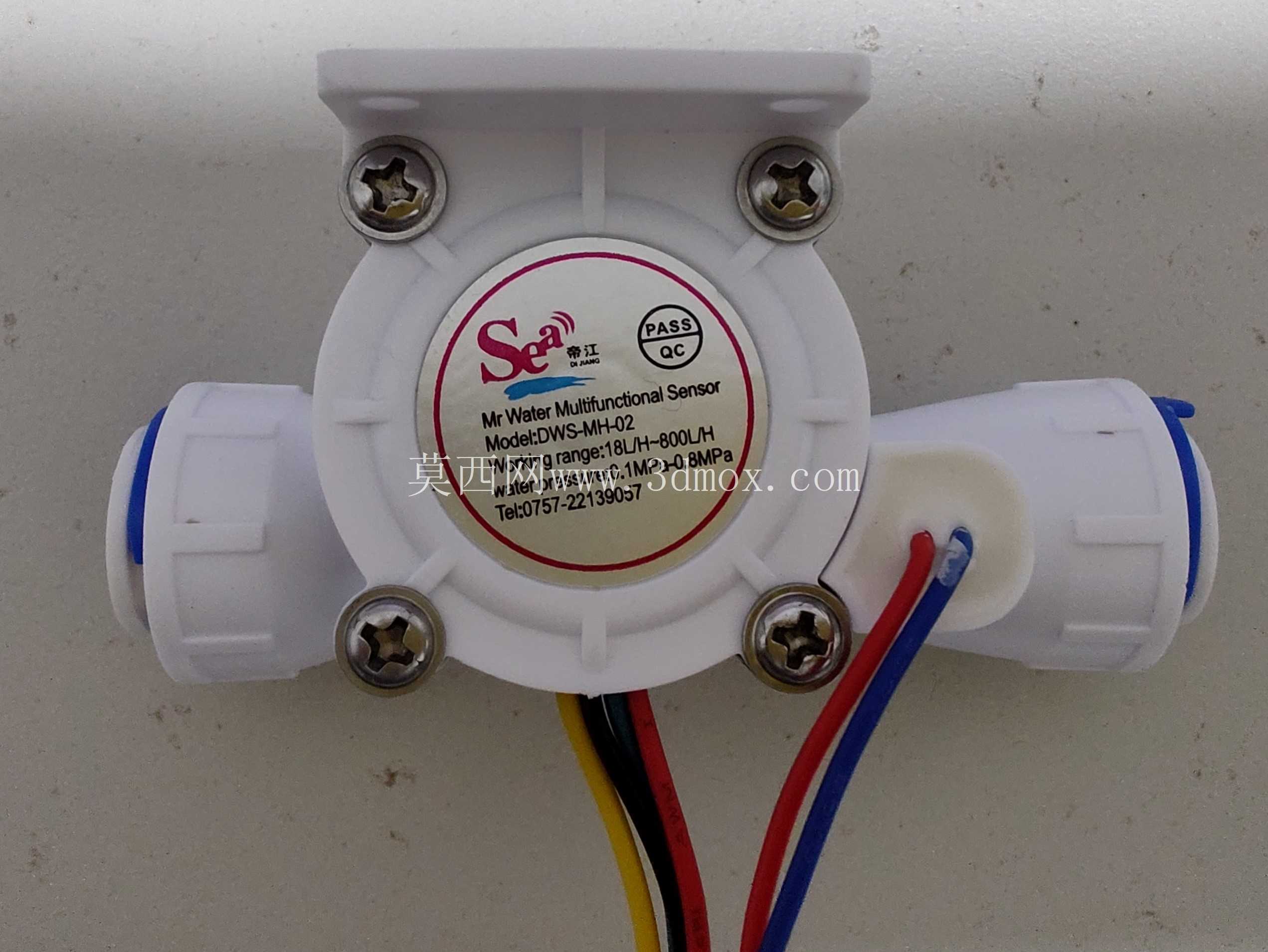

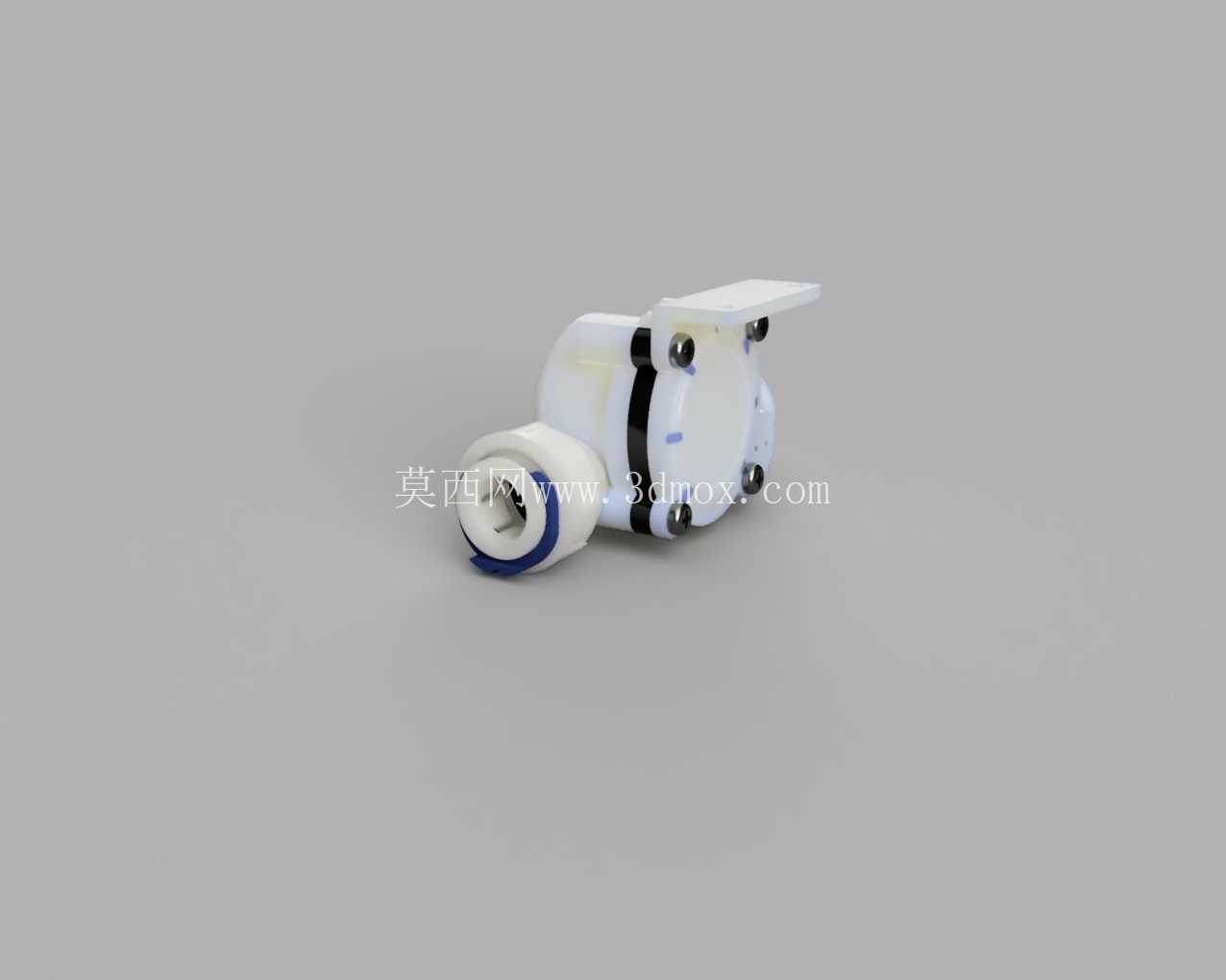

　　设计思路上，壳体采用白色工程塑料成型，主体流道围绕中心叶轮腔布置，左右接口轴线保持同轴，便于在直管段中安装。顶部方形安装耳提供固定边界，设备厂可以利用耳座上的孔位将传感件限位在钣金支架或塑料卡槽内，抑制水管拖拽和泵组振动带来的晃动。中部圆形盖板通过四颗十字螺钉压紧，盖板与壳体之间形成密封面，既保证叶轮腔封闭，也方便在样机验证阶段拆开检查叶轮间隙、杂质卡滞和密封圈状态。标签区域集中标注型号、流向标识和检验信息，装配时操作人员可据此确认水流方向，避免反接导致脉冲计数异常。

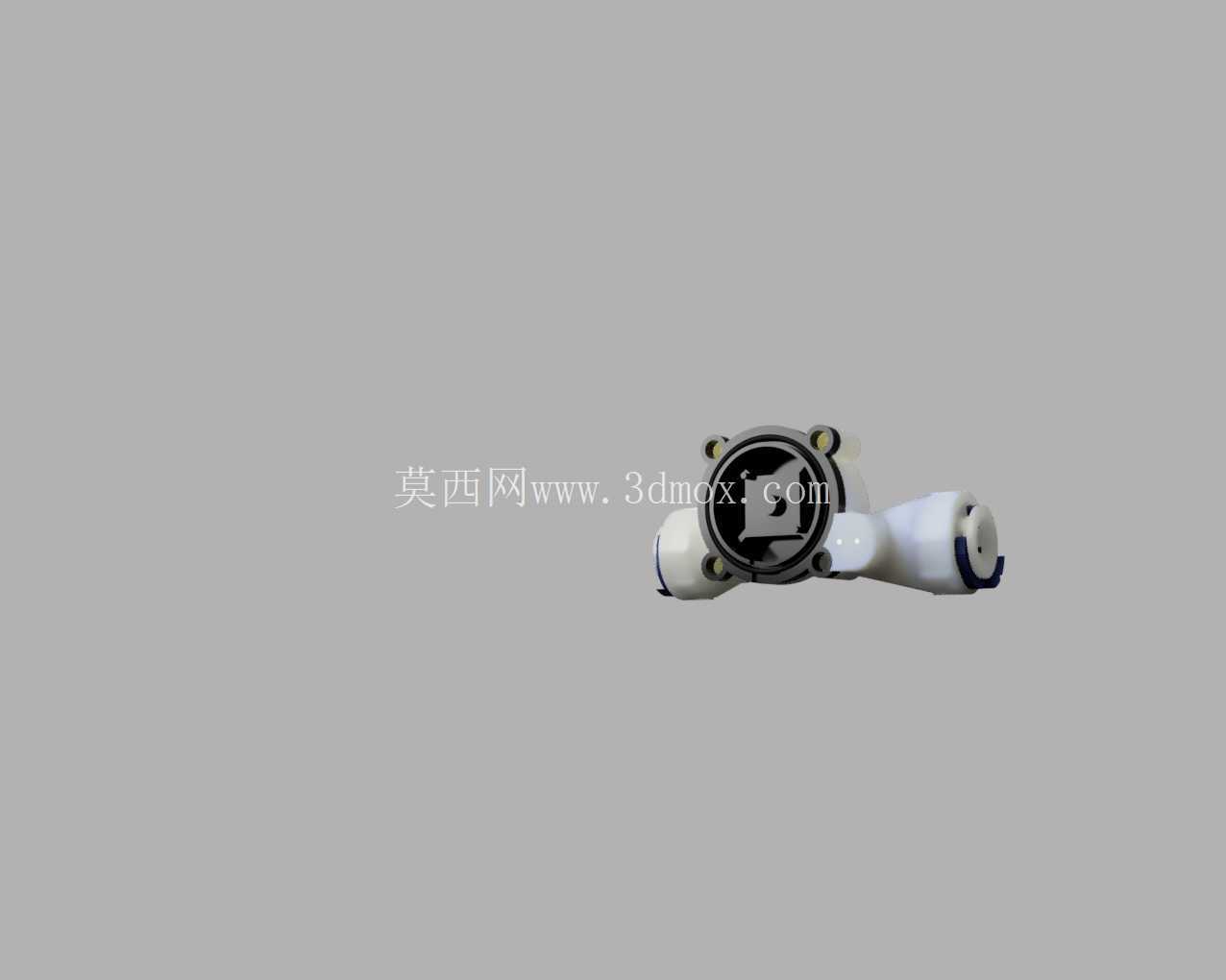

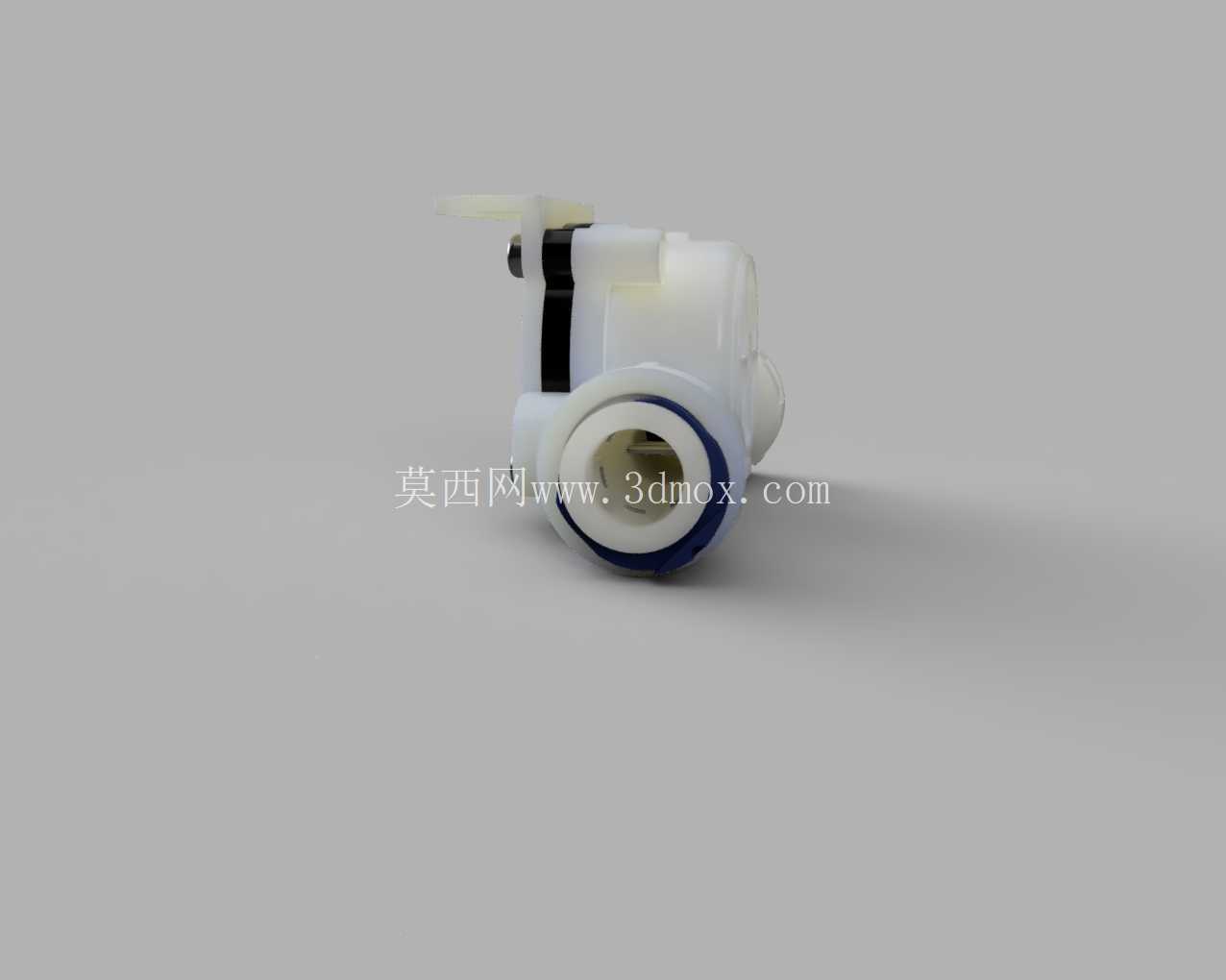

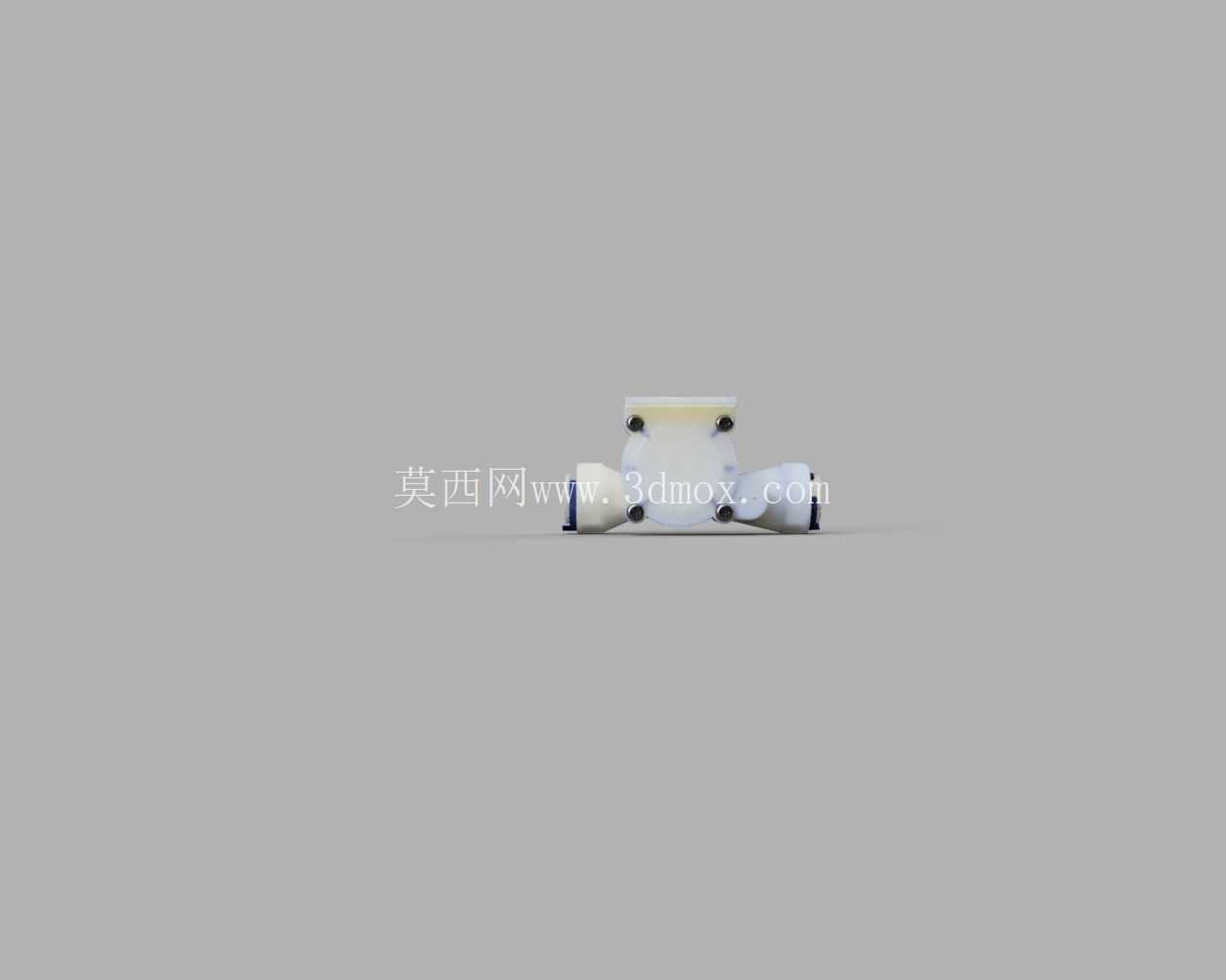

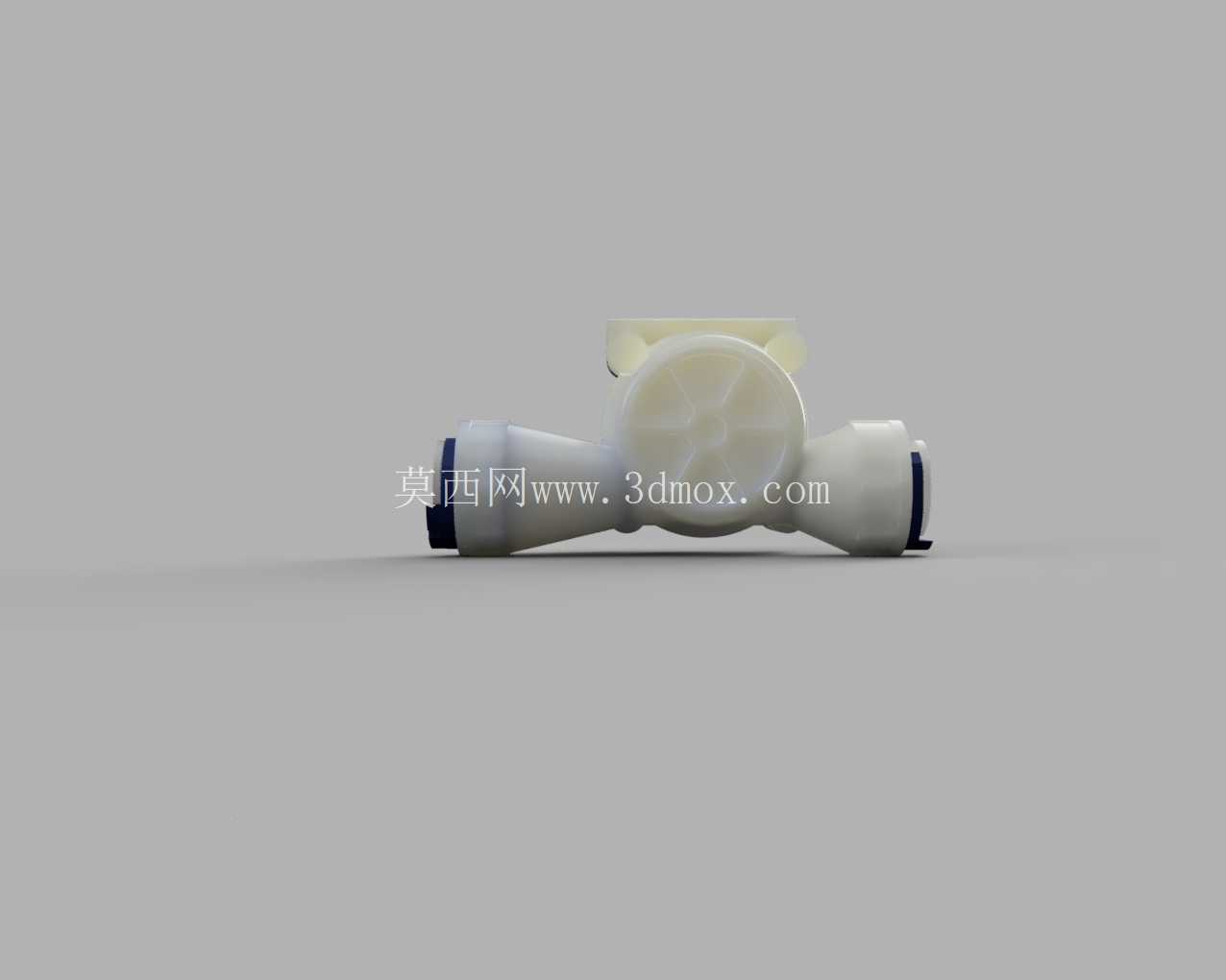

　　外形边界方面，两端快接接头沿水平方向伸出，主体中部为圆形传感腔，上方带安装法兰面，下方多色线束从侧向引出。三维建模时需要重点还原快接接头的插入深度、卡爪锥面、密封圈槽位以及管体外径，因为这些特征直接影响水管插拔力和密封可靠性。中心盖板的螺钉孔位置、沉台深度和标签贴合面也要准确表达，安装耳处的开孔尺寸决定了整机支架的螺钉规格。线束部分不能简单忽略，出线护套的走向、最小弯曲半径和接插件占位都会影响滤芯舱内部布线，若模型中缺少线束，后期很容易出现线束被盖板压住、与水管摩擦或检修空间不足的问题。

　　在性能边界上，该类传感件适用于低压清水管路，工作流道承受压力不高，温度范围覆盖常见净水与室温循环场景，流量测量区间满足小型家用和实验设备的通水需求。选型时不能把它当作高压截止阀使用，其内部没有强制截流结构，功能重点是检测而非关断。结构设计中还需注意入口前保留一定直管段，使水流平稳进入叶轮腔；若紧邻弯头、三通或变径位置，叶轮转速可能受到紊流影响，造成流量读数波动。安装面应尽量保持水平或按设备管路方向固定，避免壳体长期承受水管弯矩。

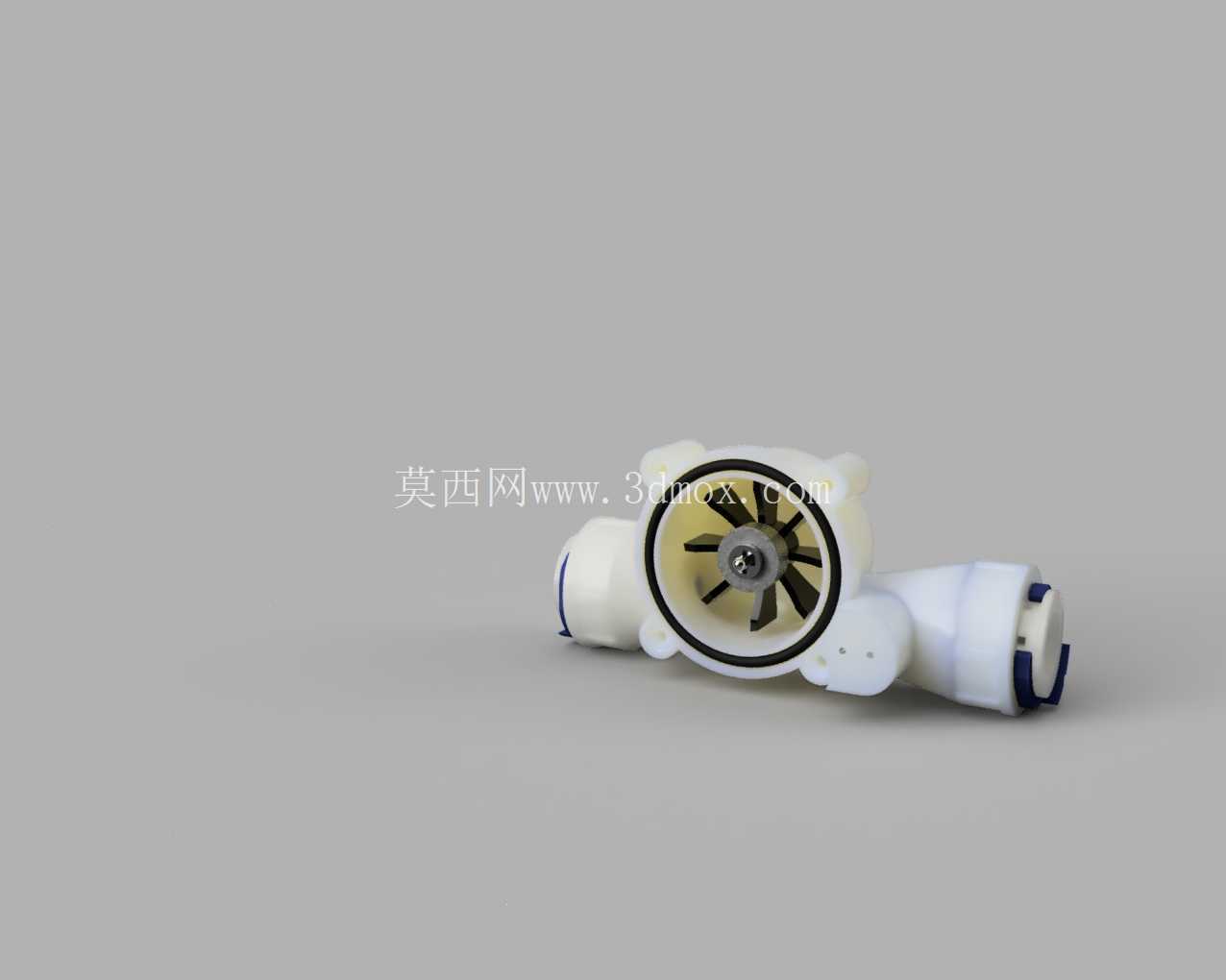

　　建模表达时，可按外部壳体、端盖螺钉、快接接口、内部叶轮、密封件、传感探头和线束分组件管理。外部壳体要体现拔模斜度、加强筋和安装耳厚度；叶轮腔需保留与流量检测对应的转子空间；快接端要表现出锁紧帽、管体支撑和密封环的层次。对于整机厂而言，这类模型不仅用于干涉检查，也可用于维修性评估：更换滤芯时手部是否能碰到接头、拔管工具是否有操作空间、线束长度是否到达控制板，都能在数字样机阶段提前验证。通过把流道连接、传感采集和安装固定合并到一个部件中，管路系统可以更紧凑，装配工序更少，后期故障排查也能围绕一个集成节点展开。
