3D打印机Redrex柔性挤出机右侧安装基板

　　在桌面级FDM3D打印设备的送料系统迭代中，柔性耗材的稳定送进一直是结构设计需要攻克的核心难点，普通刚性送料结构面对TPU、TPE这类低硬度柔性耗材时，很容易出现耗材弯折、送料打滑、挤出量波动的问题，直接影响打印件的层间结合强度与尺寸精度，这款右侧安装基板正是为适配Redrex系列柔性挤出机构专门设计的承载安装构件。从实际装机场景来看，该基板承担着整个挤出端核心组件的定位承载功能，需要同时兼顾挤出齿轮组件、导向压料结构、散热端固定位的安装基准，设计时首先要保证各配合位的形位公差控制，尤其是挤出轮的回转中心与耗材进料通道的同轴度，一旦同轴度偏差超过0.1mm，柔性耗材在送进过程中就会出现偏磨，长时间运行后会产生送料阻力骤增的问题。

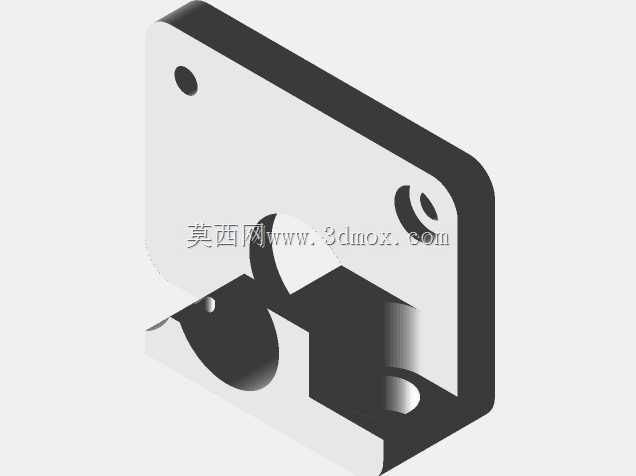

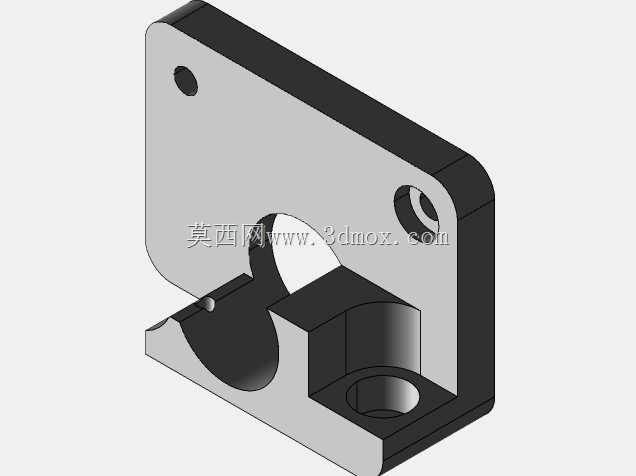

　　从结构布局来看，基板采用L型折边的承载结构，主体安装面预留了三个不同规格的安装孔位，其中大直径通孔对应挤出机构的送料通道位置，两个沉头孔位用于将基板整体固定在打印机的X轴滑台安装面上，下方的开槽结构是为挤出轮的啮合区域预留的避让空间，侧边的凸台结构则用于安装压料臂的转轴固定座，压料臂的转动间隙可以通过凸台上的微调螺丝进行调整，以此适配不同直径规格的柔性耗材。设计过程中需要严格控制安装面的平面度，整个基板与滑台贴合的安装面平面度公差需要控制在0.05mm以内，避免安装后出现基板翘曲，导致挤出轮轴线与进料方向产生夹角，影响送料稳定性。基板的侧边厚度经过反复校核，既要保证长时间在打印头加热端的热辐射环境下不会产生形变，

　　又要尽可能控制整体重量，降低X轴滑台的运动负载，减少高速打印时的运动惯性带来的定位偏差。从安装边界来看，该基板的整体外轮廓尺寸适配市面上主流的Ender系列、Prusa系列桌面级3D打印机的挤出端安装位，不需要对原有滑台结构进行二次打孔改造，直接替换原有刚性挤出机的安装板即可完成柔性挤出机构的升级。在实际使用场景中，该基板的结构设计充分考虑了运维拆装的便利性，所有固定螺丝的操作位都预留了足够的扳手操作空间，更换挤出轮或者清理送料通道内的耗材残留时，不需要将整个基板从滑台上拆除，只需要松开压料臂的固定螺丝即可完成维护操作。基板上的定位孔位全部采用基准统一的设计原则，所有孔位的位置公差都以挤出轮中心孔为设计基准，

　　避免了多基准转换带来的装配累积误差，保证挤出机构安装后，送料齿轮与耗材的啮合深度处于设计最优区间，既不会因为啮合过深压伤耗材导致送料卡顿，也不会因为啮合过浅出现送料打滑的问题。针对柔性耗材容易在进料端弯折的问题，基板的进料通道入口处做了圆角过渡处理，减少耗材进入送料轮时的阻力，同时进料通道的内壁粗糙度控制在Ra1.6以下，避免耗材表面被刮削产生碎屑，堵塞送料通道。在结构强度校核阶段，通过有限元分析对基板的受力情况进行模拟，在压料臂施加最大压紧力的工况下，基板的最大形变量不超过0.02mm，完全满足挤出机构的安装刚度要求，不会因为长期受压紧力作用产生永久形变，导致压料间隙变化影响送料稳定性。基板的边缘位置全部做了倒角处理，避免安装过程中划伤操作人员或者磨损线材，同时也减少了应力集中的问题，提升零件的长期使用可靠性。
