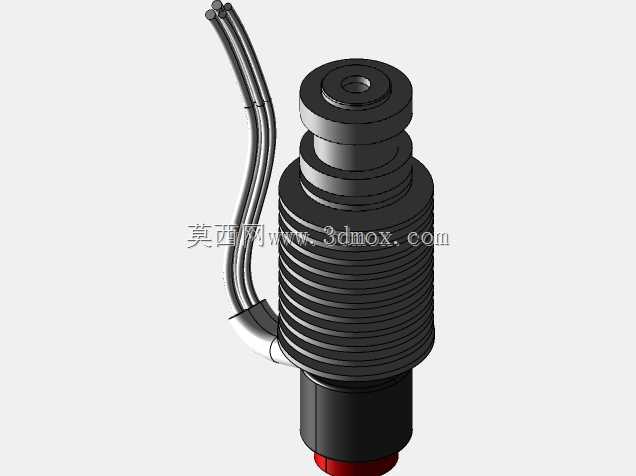

E3D V6 1.75mm轴环安装热端结构

　　桌面级FDM 3D打印设备的挤出热端，是决定耗材熔融稳定性、打印成型精度的核心执行部件，这款适配1.75mm耗材的E3D V6轴环安装款热端，是针对Voron系列DIY打印设备、定制化桌面打印机升级场景开发的适配结构，在日常的原型打样、小批量功能件制作、耗材兼容性测试等场景中都能稳定适配。从实际装机使用的角度来看，这款热端采用轴环式安装结构，区别于传统的螺纹直装、夹板固定方案，安装时可以通过轴环的周向微调，快速调整热端与打印平台的平行度，也能适配不同厚度的安装钣金、不同行程的Z轴限位触发位置，在多喷头并列安装的设备上，这种安装结构还能快速调整多个热端的喷嘴高度差，减少多色打印、多材料切换时的喷头剐蹭成型件问题。结构设计上，

　　这款热端保留了E3D V6系列经典的分段式散热结构，上部的散热鳍片采用等距环槽设计，增大与空气的接触面积，配合远端散热风扇可以快速将喉管上部的温度传导散出，避免耗材在喉管内提前软化造成的堵头、溢料问题；中部的加热块采用紧凑的圆柱式结构，加热棒与测温元件的安装孔垂直布置，能保证加热区域的温度均匀性，减少加热块边缘与中心的温度差，适配PLA、ABS、PETG、TPU等多种不同熔融温度的耗材，实际打印时温度波动可以控制在±1℃范围内，保证耗材熔融的一致性。下部的喷嘴采用标准的M6螺纹接口，可兼容市面上绝大多数的通用E3D喷嘴，用户可以根据不同的打印精度需求、耗材特性更换不同口径、不同材质的喷嘴，无需对整体结构做额外修改。

　　从安装边界尺寸来看，这款热端的主体外径为标准的16mm，轴环安装位的适配孔径为16mm，安装时预留的径向空间不小于20mm即可完成装配，轴向总长度从散热段顶部到喷嘴尖端的尺寸控制在合理范围内，不会过多占用Z轴的有效打印行程，侧面出线的加热线、测温线采用侧向走线设计，配合热端随动的拖链结构，可以避免喷头高速移动时的线材剐蹭、缠绕问题，在打印速度达到200mm/s以上的高速打印场景下，侧向出线的结构也不会因为线材的拖拽影响喷头的定位精度。在实际的结构设计验证过程中，这款热端的轴环固定结构采用顶丝锁紧的方式，锁紧后可以承受高速移动时的加速度冲击，不会出现热端下沉、角度偏移的问题，喉管与散热段、加热块的配合面采用精密的公差配合，

　　减少配合面的溢料间隙，长时间高温工作下也不会出现耗材从配合缝隙溢出的问题。针对Voron等采用远程挤出或者近程挤出的设备，这款热端的进料通道采用光滑的内壁设计，1.75mm耗材的进料通道内径控制在2mm左右，既可以保证耗材顺畅推送，也能减少耗材在通道内的弯折阻力，近程挤出安装时可以直接适配标准的挤出机安装位，远程挤出时也可以配合PTFE进料管使用，进料管的插入深度可以直达喉管上部，减少耗材的输送阻力。在日常维护的角度，这款结构的拆解难度低，需要清理喉管内的残留耗材、更换加热棒或者测温元件时，只需要松开对应的顶丝即可完成部件更换，不需要整体拆解热端，能减少设备维护的停机时间。结构建模时所有配合面的公差都按照实际机加工的精度要求设置，安装孔位、配合尺寸都和实际量产的配件完全匹配，导入装配体后可以直接完成虚拟装配验证，检查安装干涉、行程冲突等问题，不需要额外调整尺寸即可用于设备的结构设计、改装升级的参考。
