Anet ET5系列迷你satsana热端安装支架

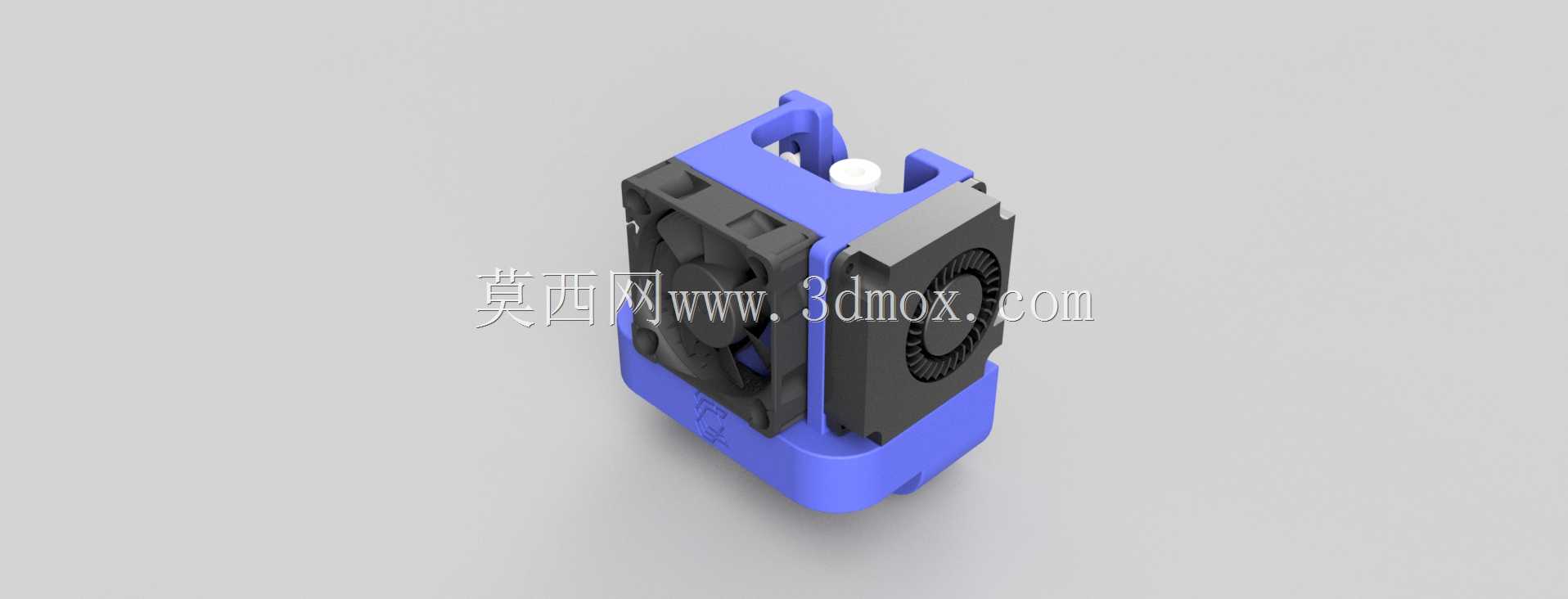

　　这款适配Anet ET5x、ET5 Pro机型的迷你satsana热端安装支架，是桌面级FDM 3D打印机挤出端改装场景下的专用结构件，主要用于替代原厂热端固定结构，实现satsana风道方案与原厂机型的适配安装，解决原厂热端散热风道覆盖不足、耗材冷却不均导致的打印件翘边、层间粘接不良等实际生产问题。从实际装机的工况来看，该支架需要同时承担热端本体固定、双侧散热风扇定位、线材走线约束三个核心功能，设计过程中首先要匹配Anet ET5系列机型的X轴滑台安装孔位，确保安装后热端喷嘴与打印平台的垂直度公差控制在0.05mm以内，避免出现打印层厚不均、首层附着力差的问题。支架的安装边界完全适配原厂运动模组的行程范围，不会在X轴左右移动、

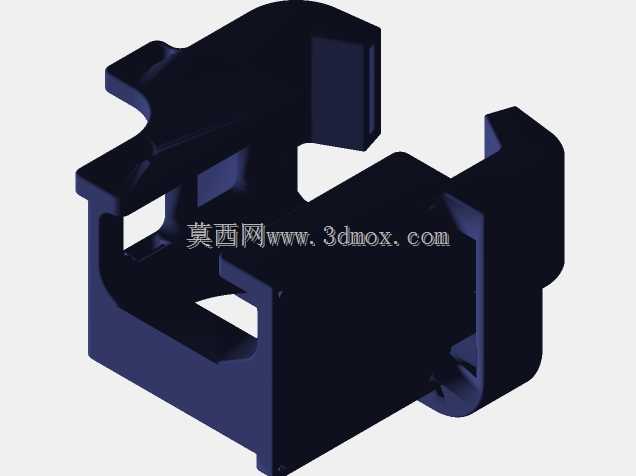

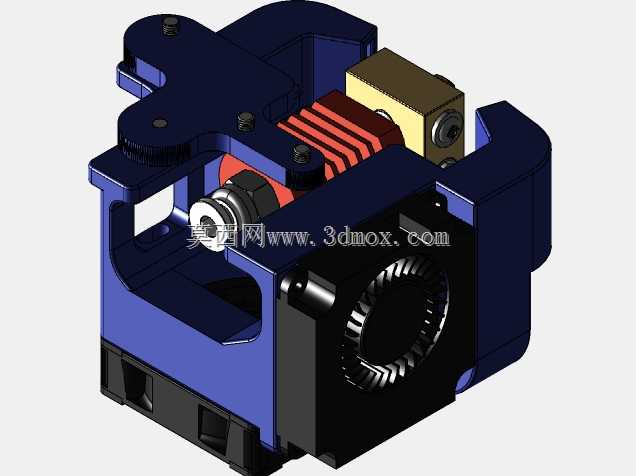

　　Z轴上下升降过程中与机架、型材框架发生干涉，预留的安装孔位分别对应M3×13mm、M3×16mm、M3×25mm三种规格的螺丝，无需对原厂滑台进行二次打孔、打磨等破坏性改装，用户可直接通过螺丝锁紧完成装配，降低改装的操作门槛。在结构设计思路上，支架采用分体式定位槽结构，一侧预留Anet原厂热端风扇的安装位，另一侧适配层冷风扇的固定卡槽，同时兼容Creality 24V规格的热端替换件，用户可根据自身的耗材打印需求选择对应的散热配置，比如打印PLA耗材时可搭配高转速层冷风扇提升冷却效率，打印ABS、PETG等高温耗材时可调整风扇安装位置减少热端温度波动。支架的风道衔接位置做了贴合satsana方案的导流斜面，

　　能够将风扇输出的气流精准导向喷嘴下方的耗材挤出位置，避免气流直吹热端加热块导致的温度流失，同时保证刚挤出的熔融耗材能够快速冷却定型，提升悬空结构、薄壁结构的打印成型质量。从实际使用的场景来看，该支架主要面向个人桌面3D打印用户、小型创客工坊的设备改装需求，相比原厂的塑料固定件，该结构的安装定位精度更高，长期处于热端辐射的高温工况下不易出现形变松动，能够减少打印过程中热端偏移导致的打印失败概率。支架的外形轮廓做了圆角过渡处理，没有尖锐的凸起结构，在设备日常维护、更换喷嘴、清理喉管残料时不会划伤操作人员，同时预留的线材走线槽能够将热端加热线、热敏电阻线、风扇供电线规整约束在支架侧面，避免打印过程中线材随挤出头移动晃动剐蹭打印件，

　　或是与同步带、传动轮发生缠绕引发设备故障。在安装匹配性上，该支架完全贴合Anet ET5系列机型的运动空间，安装后不会缩减原有的有效打印尺寸，X轴、Y轴的行程限位无需重新调整，通电后即可直接执行打印任务，对于有改装需求的用户来说，不需要重新校准设备的运动参数，仅需按照孔位锁付螺丝、接通风扇供电即可完成升级。结构设计时充分考虑了FDM打印成型的工艺特性，支架本身的壁厚设置为2.5mm，既能够保证足够的结构强度支撑热端与双风扇的重量，避免高速移动时出现共振抖动，同时也不会因为壁厚过大导致打印支架本身时出现翘边、填充不足的问题，用户自行打印该支架时可直接采用PETG耗材加工，无需添加支撑结构即可完成成型，进一步降低了配件的自制成本。
