DIY桌面式双轴激光雕刻加工装置

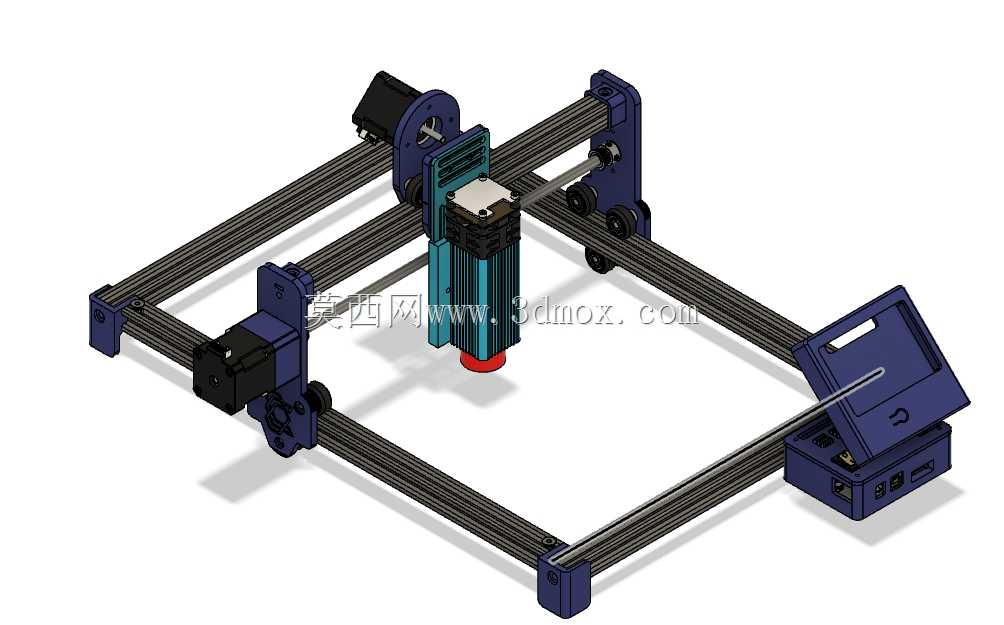

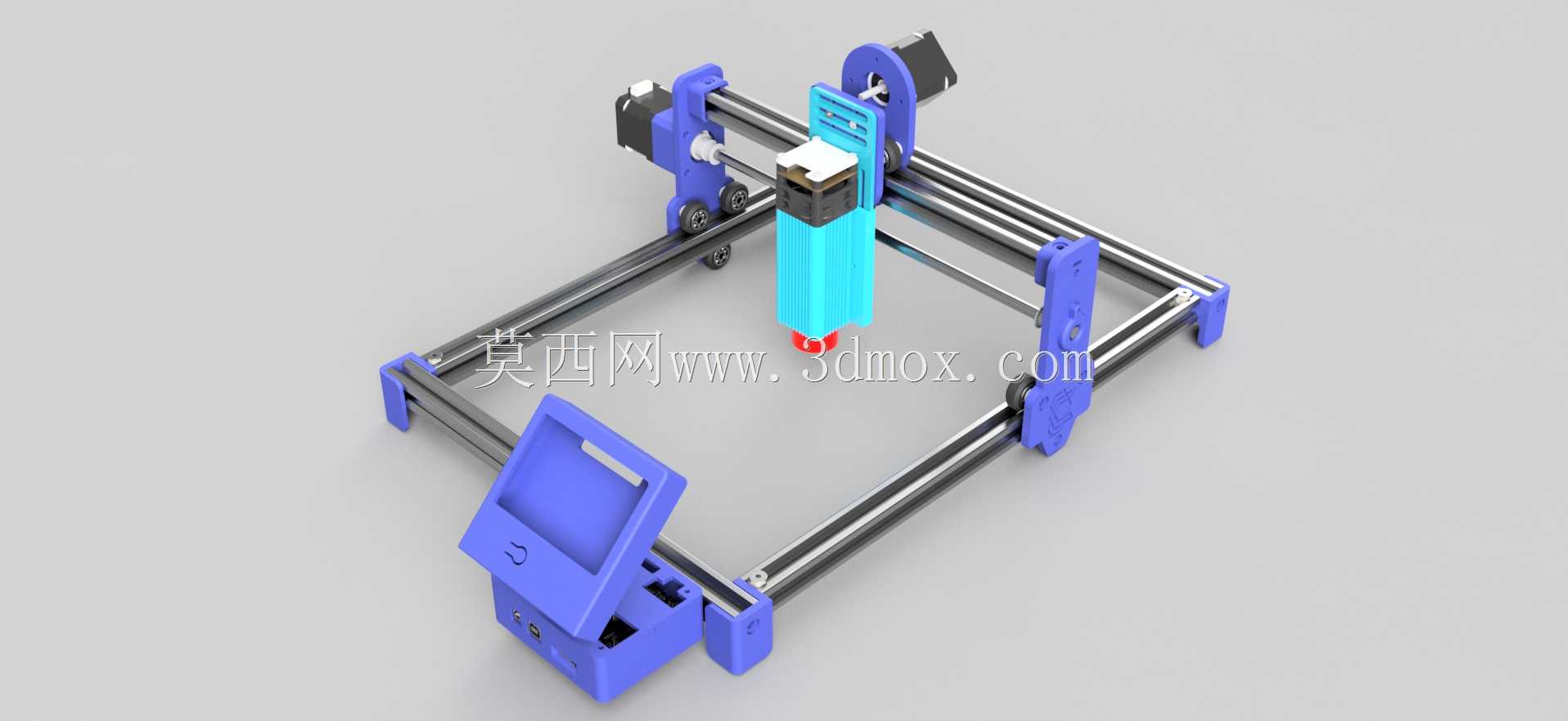

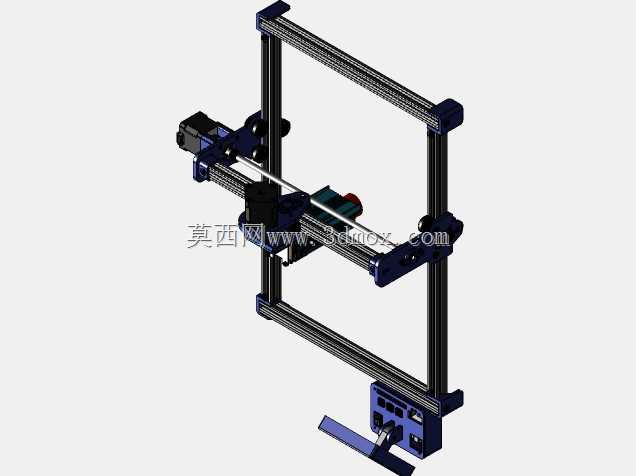

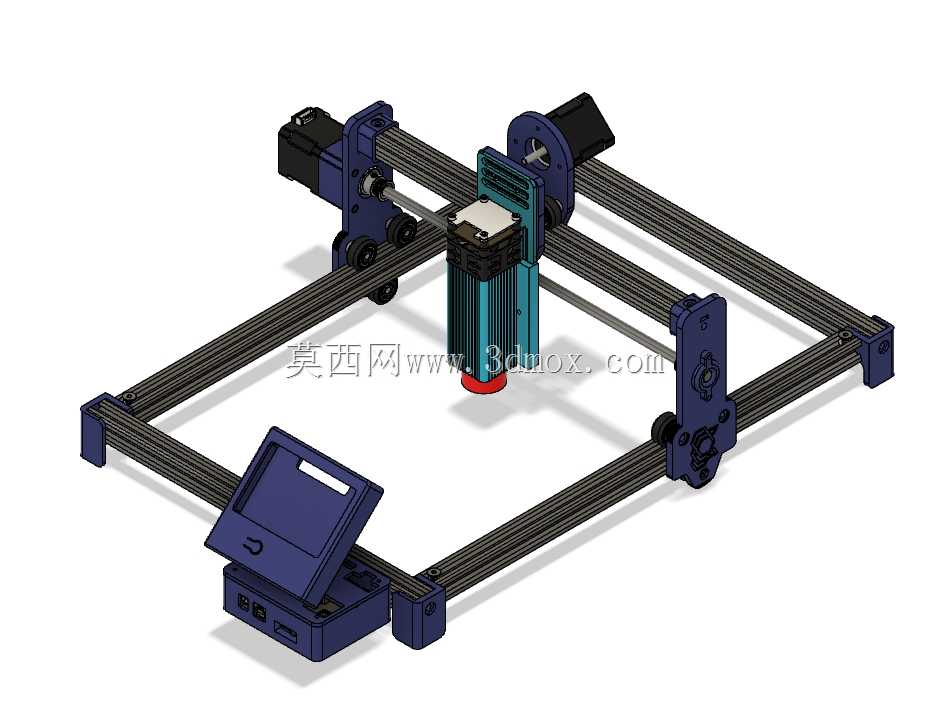

　　这款桌面级激光加工装置，核心面向小尺寸工件的表面标刻、浅雕加工场景，可覆盖个人DIY创作、小批量文创产品打标、薄型非金属材料切割等实际使用需求，相比工业级大型激光设备，其占用台面面积极小，无需专用安装场地，普通工作台面即可完成架设，适合工作室、个人工坊、教学实训场景使用。装置采用双轴龙门式传动布局，X轴与Y轴均采用光轴作为运动导向载体，搭配同步带传动结构，传动阻力小，运动过程顺滑无卡顿，可满足小幅面内的连续走刀加工需求。激光模组采用独立支架安装结构，支架预留多组安装孔位，可兼容不同功率规格的激光头更换，同时支架位置可沿Z向做手动调节，适配不同厚度工件的焦距调整需求，避免焦距偏差导致的雕刻线条模糊、切割深度不足问题。

　　控制端集成了触控交互模块，屏幕采用倾斜式安装布局，操作人员站立或坐姿操作时均可清晰查看屏幕参数，无需额外调整观察角度，控制模块内置wifi传输功能，可直接接收加工文件，无需频繁插拔存储设备，简化加工前的文件传输流程。结构件大量采用标准化型材与3D打印支撑件组合的形式，两侧的Y轴支撑座、X轴滑块座、激光头安装支架、屏幕安装座均采用打印件制作，可根据实际使用需求快速迭代修改结构，光轴与支撑座的配合位置预留了张紧调节间隙，装配时可通过调整固定螺钉的位置消除传动间隙，保证运动精度。传动部分的同步带配备了专用张紧结构，无需额外拆卸主体结构即可完成皮带张紧度调整，长期使用出现皮带松弛时，可快速完成维护，降低后期使用的维护成本。

　　走线位置预留了专用的走线槽空间，所有线缆均可沿型材内侧与支撑件的走线空位布置，避免运动过程中线缆与运动部件发生剐蹭，减少线缆磨损导致的设备故障。设备的底部支撑脚采用可调式结构，放置在不平整的台面上时，可通过调整支撑脚高度保证整机框架处于水平状态，避免运动过程中出现整机晃动、加工轨迹偏移的问题。激光模组的供电与信号线路采用拖链布设，X轴往复运动过程中，线缆可随拖链有序弯折，不会出现线缆拉扯、弯折过度导致的线芯断裂问题。整机的框架边界尺寸控制在桌面设备的合理范围内，X轴有效加工行程可覆盖常规A4幅面内的加工需求，Y轴行程与X轴匹配，可满足绝大多数小型工件的加工尺寸要求，安装时仅需预留前后左右各100mm的操作与散热空间即可，

　　无需额外预留大尺寸维护通道。控制模块的接口全部布置在设备后侧，接线时所有线缆均从设备后方引出，不会占用前方操作空间，操作区域无多余线缆干扰，上下料操作更加顺畅。设备的运动限位采用触点式限位开关，各轴运动到极限位置时可自动触发停止，避免运动超程导致的结构碰撞损坏，回零过程可自动完成原点定位，每次开机后无需手动校准原点位置，简化开机操作流程。激光头位置配备了聚焦辅助定位结构，调整焦距时可通过辅助定位块快速确定激光头与工件表面的距离，无需反复测量调整，缩短加工前的准备时间。整体结构设计充分考虑了DIY制作的装配便利性，所有连接位置均采用标准紧固件连接，无需特殊定制的连接配件，普通五金渠道即可采购到对应的装配零件，装配过程无需专用工装，借助常规内六角扳手、螺丝刀即可完成整机组装。
