集成多模块的Arduino控制板PCB安装支架

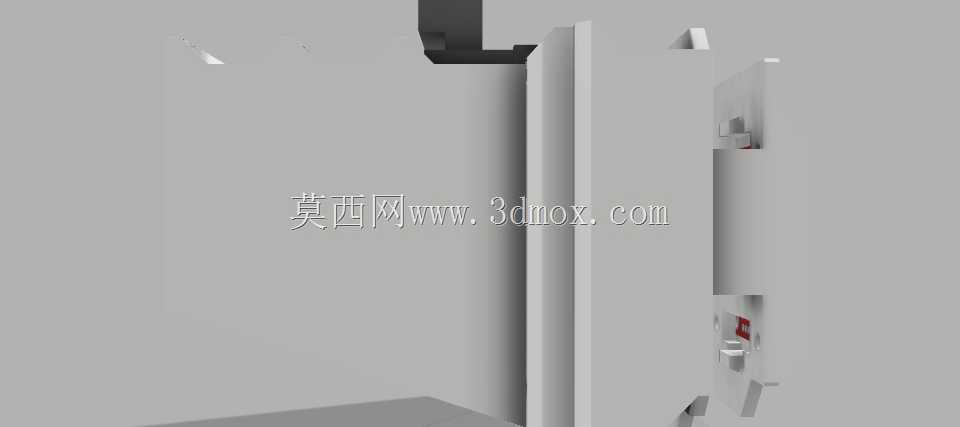

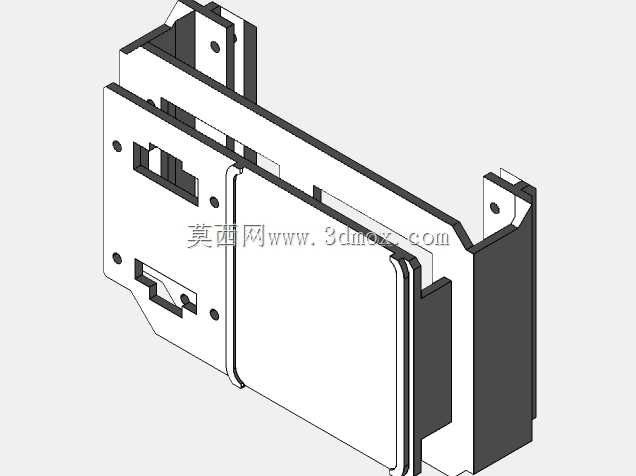

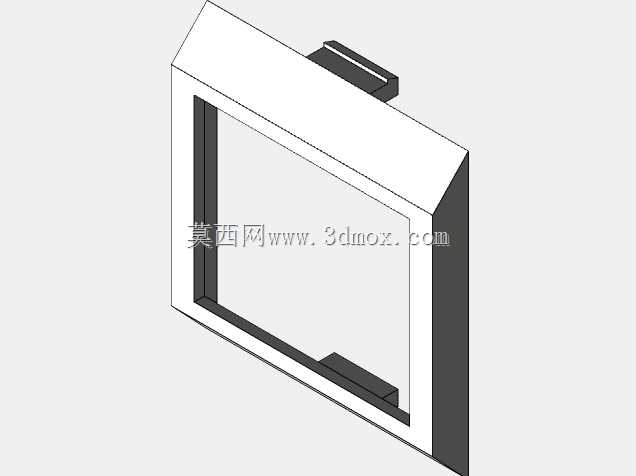

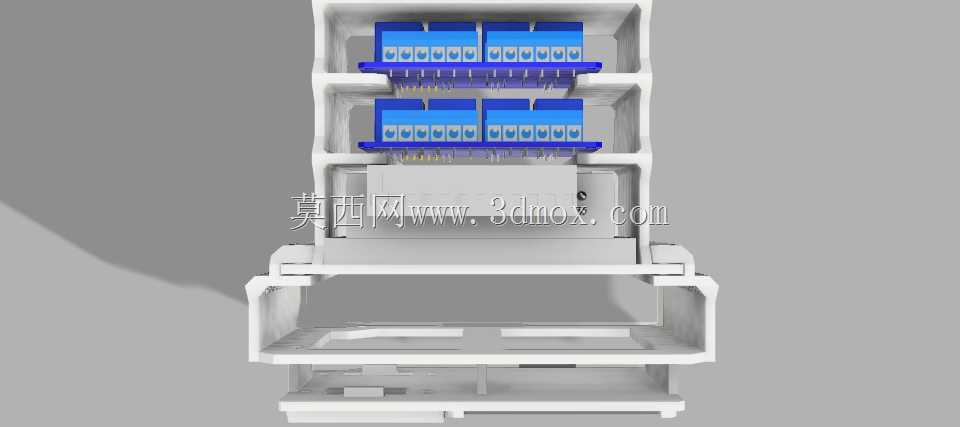

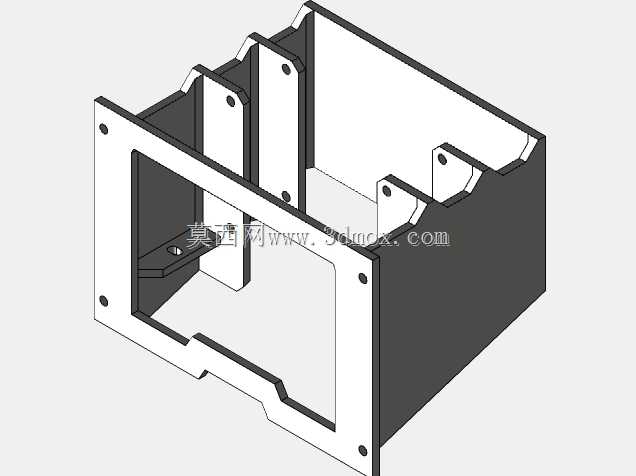

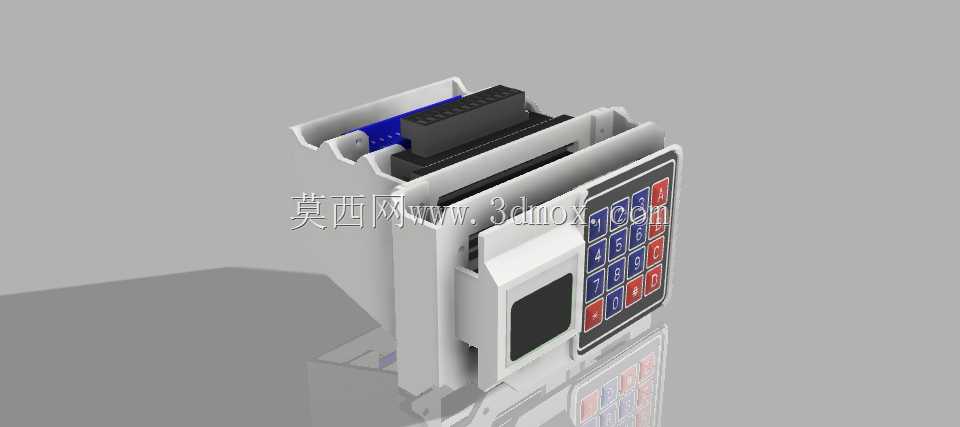

　　这款支架的设计初衷，是解决小型嵌入式控制项目中多电子模块零散排布、接线杂乱、安装固定无统一基准的痛点，在桌面原型开发、小型自动化设备电控单元搭建、教学实验装置组装这类场景中，能直接将核心控制板与配套功能模块整合为一个整体组件，省去单独为每个模块设计固定结构、反复调整安装位置的繁琐步骤。从结构布局来看，支架采用分层卡位设计，上层预留的卡槽完全匹配Arduino Mega 2560控制板的外形轮廓，卡位边缘做了0.2mm的装配余量，控制板推入后不会出现松垮晃动，同时避开了板载USB接口、电源接口、排针引脚的位置，不会干涉外接线路的插拔操作。控制板下方的腔体空间，专门预留了TB6600步进电机驱动器、4通道继电器模块的安装位，

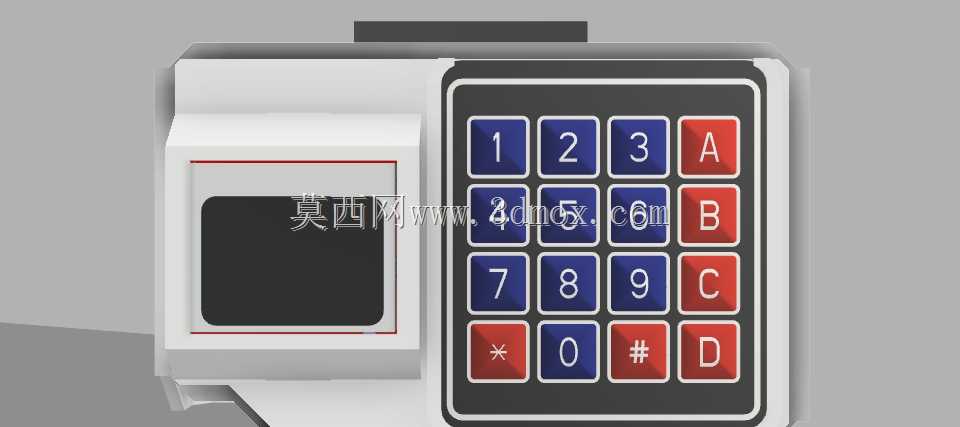

　　每个模块的卡位都对应元件的实际安装孔位做了凸台定位，不需要额外打胶或者扎带固定，模块卡入后就能保持位置稳定，腔体侧面预留了走线槽，强电线路与信号线路可以分槽排布，减少信号干扰的概率。支架正面的安装位适配诺基亚5110液晶显示屏与4x4矩阵键盘，显示屏的卡位做了0.3mm的下沉设计，屏幕表面与支架正面齐平，既不会突出影响外观，也能避免屏幕被外物刮擦，键盘按键区域完全镂空，按键按压行程不受支架结构干涉，操作时的反馈手感与直接使用裸模块一致。考虑到3D打印的工艺特性，整个支架的壁厚统一设置为2mm，既保证足够的结构强度，不会因为模块重量出现形变，也能减少打印耗材的用量，所有转角位置都做了R1.5的圆角过渡，

　　避免打印过程中出现应力集中导致的层间开裂，也能消除安装时的锐边割手问题。安装边界方面，支架整体采用DIN导轨兼容的背部卡扣设计，可以直接卡装在标准电气安装导轨上，适配常规电控柜的安装规范，同时背部预留了4个M3螺丝的安装孔位，也可以通过螺丝直接固定在设备面板、工作台架上，两种安装方式不需要额外修改结构，能适配不同的安装场景。支架的所有卡位设计都经过实际装配验证，每个模块装入后，对应的接线端子位置都预留了足够的操作空间，接插杜邦线、动力线时不需要额外撬动结构，后期维护更换模块时，只需要从对应卡位推出即可，不需要拆解整个支架结构。在实际使用场景中，这款支架可以作为小型单轴步进控制装置、简易数据采集终端、教学实验平台的核心安装载体，

　　将原本零散堆放在面包板上的模块整合为规整的控制单元，不仅能提升装置的整体可靠性，减少线路拉扯导致的接触不良问题，也能让整体外观更加规整，适合用于原型机展示、学生课程设计、小型DIY设备制作等场景。结构设计上没有多余的装饰性特征，所有结构都服务于安装固定、走线避让、操作便利的实际需求，卡位的公差设置适配主流FDM3D打印机的打印精度，不需要做后期打磨修整就能完成装配，打印时不需要添加支撑结构，所有特征都采用自支撑角度设计，能有效降低打印难度，减少后期处理的工作量。
