Arduino气象站外壳结构设计

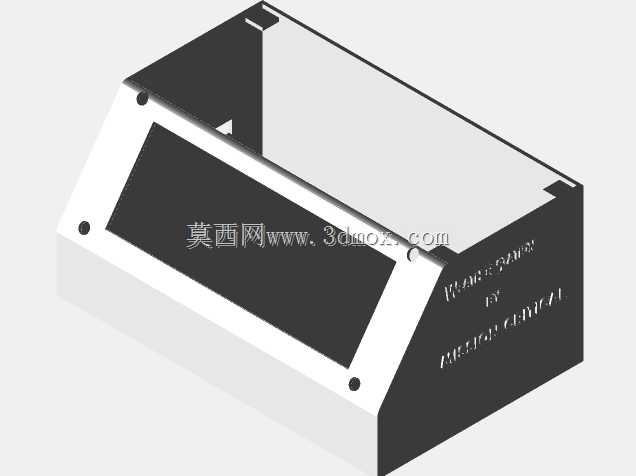

　　这款气象站外壳的设计，核心围绕嵌入式气象监测设备的户外部署需求展开，首先要解决的是主控板、传感模块、显示单元的集成安装问题，日常在校园气象观测点、小型农业环境监测站、个人DIY气象采集装置这类场景里，裸露的电路板很容易受积灰、凝露、意外磕碰影响，外壳的存在首先是给内部电子元件提供物理防护，同时预留好各个传感单元的通风、采光通道，避免壳体遮挡温湿度、气压这类环境参数的采集精度。从结构设计思路来看，整体采用斜置显示面的布局，这个角度是经过实际站立使用场景测算的，当设备放置在桌面或者1.2米高度的观测支架上时，人站立状态下视线刚好可以垂直落在显示区域，不用刻意低头或者俯身就能读取实时的气象数据，避免了平面放置显示屏反光、

　　垂直安装视角过窄的问题。壳体的拼接采用卡扣加螺丝孔的组合固定方式，边角位置预留的沉头孔位，既可以用M3螺丝完成上下壳的锁紧，也能在需要快速检修的时候，松开螺丝直接掀开上盖，不用拆解整个设备的布线，内部的安装柱位置完全匹配Arduino主控板的标准安装孔距，同时预留了温湿度传感器、气压传感器模块的安装卡槽，每个模块的卡槽都做了0.2mm的安装公差，既可以保证模块卡入后不会晃动，也不会因为公差过小导致装配的时候卡滞。安装边界方面，壳体整体的长宽尺寸控制在可以容纳标准Arduino Uno板加1.3寸OLED显示屏的范围，底部预留了走线槽，供电线、外接传感模块的扩展线可以从底部的出线口引出，不会因为线材挤压导致壳体合缝不严，

　　侧面的通风槽采用错位格栅设计，既可以保证空气流通让传感器接触到真实的外界环境，又能阻挡大颗粒的灰尘、溅水直接落到电路板上，应对日常户外的小雨飞溅、桌面泼溅完全足够。在功能特性上，壳体上盖的显示区域做了下沉式的凹槽，刚好可以嵌入透明的亚克力保护片，不用额外打胶就能固定保护片，避免显示屏被硬物刮花，壳体的壁厚设置为1.8mm，这个厚度兼顾了3D打印的成型强度和材料成本，打印完成后不会因为壁厚过薄出现翘曲，也不会因为壁厚过大增加不必要的重量，内部的筋位设计沿着电路板的边缘布置，既可以增强壳体的抗形变能力，也能对电路板起到限位作用，避免设备移动的时候电路板在壳体内窜动。实际使用的时候，这款外壳可以直接适配常规的FDM3D打印机制作，

　　不需要额外的支撑结构，所有的安装孔位都是垂直于打印平台的，打印完成后只需要简单去除毛边就能完成装配，不用二次打孔或者修配，对于个人DIY用户或者小批量制作的场景来说，能大幅减少后期处理的工作量。另外在细节设计上，壳体的边角都做了R3的圆角处理，既可以避免打印的时候边角出现应力集中导致开裂，也能在日常拿取的时候不会被尖锐的边角划伤，底部预留了四个防滑脚垫的安装位，可以粘贴橡胶脚垫，放在光滑的桌面或者金属支架上的时候不会打滑，也能垫高壳体底部，避免底部直接和积水的台面接触，减少潮气从底部缝隙渗入壳体内部的概率。针对气象监测设备需要长期通电运行的特点，壳体内部在主控板对应的位置预留了散热间隙，不会让电路板直接贴在壳体内壁上，保证运行过程中产生的热量可以通过内部的空气流通从侧面格栅散出，避免长时间运行出现积热的问题。
