120毫米规格CPU散热冷却风扇结构设计

　　在消费电子硬件散热、小型工控机箱热管理、嵌入式计算设备散热配套领域，120mm规格的轴流散热风扇是应用覆盖度极高的通用散热部件，这类部件的三维结构建模，往往是结构工程师做整机热设计、机箱布局校核时的基础前置工作。很多刚接触结构设计的从业者容易忽略这类标准件的建模细节，觉得风扇就是简单的外框加扇叶，实际落地到装配环节，往往会因为安装孔位偏差、扇叶转动干涉、风道预留空间不足等问题导致散热效率打折扣，甚至出现装配后扇叶剐蹭外框的故障。

　　从实际应用场景来看，120mm规格的散热风扇除了常规台式机CPU散热器配套使用，还广泛应用在1U/2U工控服务器的机箱排风、小型激光雕刻设备的功率模块散热、桌面级3D打印机的喷头周边散热、家用NAS存储设备的机箱风道构建场景中，不同场景下对风扇的静压力、风量参数要求有明显差异，但安装边界尺寸基本遵循行业通用的120mm见方的标准规范。做这类风扇的三维建模时，首先要明确安装边界的硬约束：外框整体为正方形结构，单边长度严格控制在120mm，外框厚度根据扇叶倾角、电机容纳腔的尺寸通常在25mm左右，四个安装孔分布在外框四角的凸台上，孔中心距相邻两边的距离为4mm左右，安装孔直径通常适配M3规格的自攻螺丝或者减震胶钉，这部分尺寸如果出现偏差，会直接导致风扇无法和机箱、散热鳍片的安装位匹配。

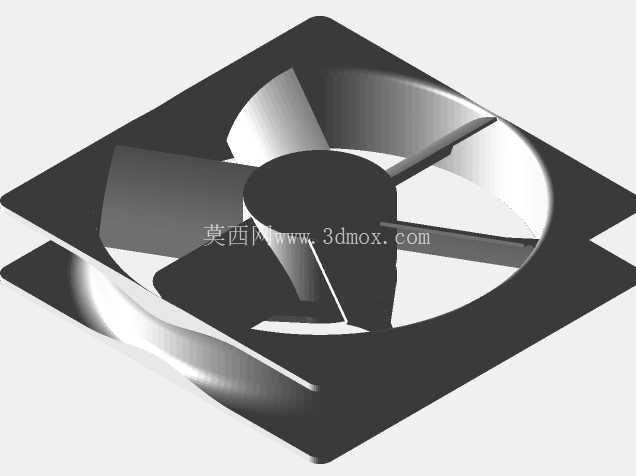

　　建模过程中，外框的结构设计要兼顾刚性和通风效率，外框的内侧边缘做圆弧过渡处理，避免直角结构带来的风阻损耗，外框的四个边角做小尺寸的倒角，既可以避免安装时割手，也能减少注塑生产时的应力集中问题。扇叶部分的设计是整个风扇建模的核心，常规的120mmCPU散热风扇多采用7片或者9片的后倾式扇叶设计，扇叶的倾角从叶根到叶尖呈现渐变的曲面形态，叶根位置和中心的电机转子外壳衔接，衔接处做圆滑的曲面过渡，减少气流在中心位置的紊流；叶尖位置和外框内壁的间隙控制在1-1.5mm，间隙过大会导致叶尖漏风降低风压，间隙过小则容易因为扇叶转动时的形变、装配公差累积出现剐蹭外框的问题。中心的电机容纳腔部分，要预留出PCB驱动板、轴承、转子磁环的安装空间，腔体的外壳做流线型的导风面设计，引导气流顺着扇叶推动的方向顺畅流出，避免中心位置形成气流死区。

　　很多工程师在做整机装配校核的时候，往往只关注风扇的静态安装尺寸，忽略了扇叶转动时的动态形变空间，还有风扇接线的出线位置预留。实际建模时，要在风扇出线的一侧预留出3-5mm的线材避让空间，避免线材被夹在风扇外框和机箱安装面之间，导致线材绝缘层破损。另外，风扇的进风面和出风面都要预留足够的风道空间，进风侧如果距离遮挡物过近，会大幅降低进风量，通常进风侧至少要预留10mm以上的无遮挡空间，出风侧如果对接散热鳍片，要保证鳍片的风道方向和风扇出风方向一致，减少风阻。

　　从设计思路上来说，这类标准规格的散热风扇建模，不需要做过度的异形结构创新，核心是要严格遵循行业通用的安装尺寸规范，保证模型导入到整机装配体中时，能够准确模拟实际的装配干涉情况，同时扇叶的曲面形态要尽可能贴近实际量产产品的结构，这样在做简单的热流道仿真分析时，得到的风量、风压数据才具备参考价值。需要注意的是，这个模型的尺寸仅作结构参考使用，实际选型时还是要根据具体的散热需求匹配对应转速、轴承类型的风扇产品，建模时的结构简化不影响安装边界的校核，但不能直接作为量产开模的依据，毕竟量产产品还要考虑动平衡、电机固定结构、防水防尘等级等更多工程细节。
