异形内孔滚动轴承配套外环结构

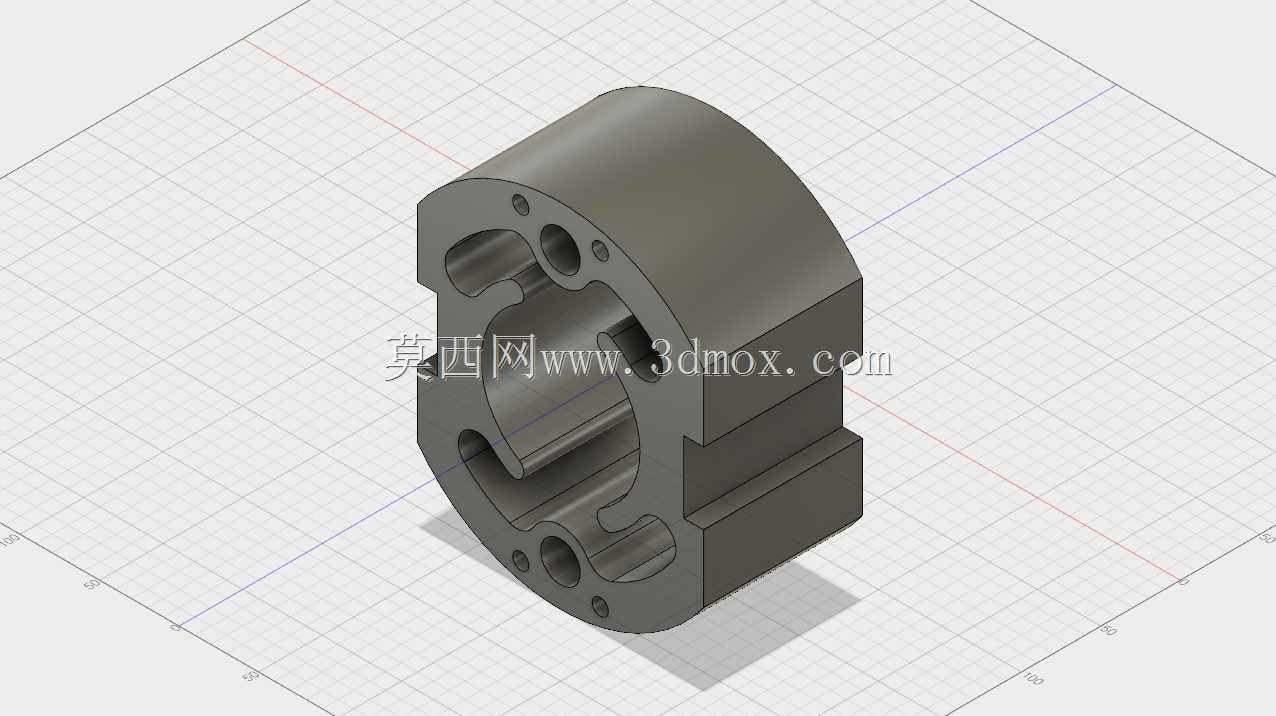

　　做了十来年机械结构设计，接触过的传动部件里，轴承类零件的适配设计最考验细节把控，这次的异形内孔轴承外环结构，是针对特殊安装空间下的传动支撑需求做的定制化设计，和常规标准轴承的环形结构有明显区别。先从实际应用场景说起，这类异形轴承外环主要用在安装空间受限、同时需要承载多方向载荷的紧凑传动部位，比如小型液压泵的转子支撑位、紧凑型分度机构的转轴支撑、便携式动力工具的传动输出端，这些场景没有足够空间布置标准轴承加定位套的组合结构，需要轴承外环直接集成部分定位、限位功能，减少额外零件的装配堆叠。从实际用途来看，这个零件作为滚动轴承的外圈构件，一方面要为内部滚动体提供精准的滚道支撑，保证滚动体在运转过程中保持均匀的接触应力，

　　避免局部载荷集中导致的早期磨损；另一方面外环外侧的非圆结构、端面的安装孔位，直接和设备的壳体安装位配合，不需要额外加工定位键或者紧定螺钉孔，就能实现外环的周向防转和轴向限位，减少装配工序的同时，也消除了额外配合带来的累积误差。再说到功能特性，这个结构的内滚道采用了分段式的异形轮廓，不是常规的整圆结构，对应配套的非圆滚动体保持架，能够在有限的径向尺寸内，布置更多数量的滚动体，提升相同外径下的额定动载荷，比同尺寸标准深沟球轴承的承载能力提升近三成；外环端面的多个沉头孔，沿非对称轮廓分布，安装时可以直接通过螺栓将外环固定在壳体安装面上，轴向定位精度可以控制在0.02mm以内，避免运转过程中外环出现蠕变磨损；外环外侧的阶梯结构，

　　在装配时可以和壳体的台阶孔直接贴合，实现径向的粗定位，降低装配时的找正难度。设计思路上，最初是接到客户的紧凑型液压泵配套需求，客户给出的安装腔尺寸比常规标准轴承的安装尺寸小了15%，同时要求承载能力不能低于同规格标准轴承，最初考虑过采用轴套加滚针的组合，但滚针轴承的轴向承载能力不足，无法承受泵内斜盘带来的轴向分力，后来才确定采用集成式异形外环的设计：首先根据安装腔的轮廓确定外环的外轮廓形状，把原本需要额外加装的防转凸台直接集成在外环外侧，省去单独的防转零件；然后在内孔滚道的设计上，通过有限元分析模拟不同载荷下的滚道接触应力，调整滚道的曲率半径和分段位置，保证每个滚动体在运转到不同角度位置时，接触应力都保持在材料许用应力范围内，避免局部应力过大导致的点蚀失效；端面的安装孔位置特意避开了滚道的受力承载区，防止孔位带来的应力集中影响滚道的结构强度，孔的沉头深度经过精确计算，保证螺栓锁紧后螺栓头不会高出外环端面，避免和相邻的转动零件发生干涉。关于外形尺寸和安装边界，这个外环的最大外轮廓直径对应安装腔的内径尺寸，配合公差选的是H7/js6，既保证装配时不会过松出现晃动，也不会因为过盈量太大导致装配后外环变形，影响内滚道的圆度；轴向总厚度比常规同外径轴承厚2mm，多出的厚度用来加工端面的沉头安装孔，同时也提升了外环的轴向承载能力；安装时需要注意，壳体上的对应安装孔位要和外环端面的孔位保持同轴，位置度公差控制在0.05mm以内，

　　否则螺栓锁紧时会对外环产生额外的拉扯应力，导致滚道变形；内滚道的尺寸和配套的滚动体、内圈配合时，径向游隙控制在0.01-0.02mm之间，既保证运转时不会因为热胀出现卡滞，也不会因为游隙太大产生运转噪音和振动。实际加工验证阶段，这个结构采用轴承钢整体淬火处理，硬度达到HRC60-64，滚道表面经过精磨和超精研处理，表面粗糙度达到Ra0.2以下，能够有效降低滚动体运转时的摩擦阻力，提升使用寿命；在台架测试中，这个结构在额定载荷下连续运转1200小时，滚道表面没有出现明显的磨损点蚀，外环和安装腔之间也没有出现相对转动的蠕变痕迹，完全满足紧凑传动部位的使用要求。很多刚入行的工程师做轴承选型时，总想着优先选标准件，确实标准件采购成本低、互换性好，但遇到空间受限、载荷特殊的场景，定制化的集成轴承结构反而能在更小的空间内实现更好的性能，这个异形外环的设计核心就是把原本需要多个零件实现的功能集成在一个零件上，在控制整体尺寸的前提下，保证承载能力和装配精度，这也是紧凑化机械设计里很常用的思路，做结构设计不能被标准件的思维局限，要根据实际的安装边界和载荷需求灵活调整结构，才能做出既满足性能要求，又便于装配维护的结构方案。
