适配千斤顶执行机构的电源插座防护外盖

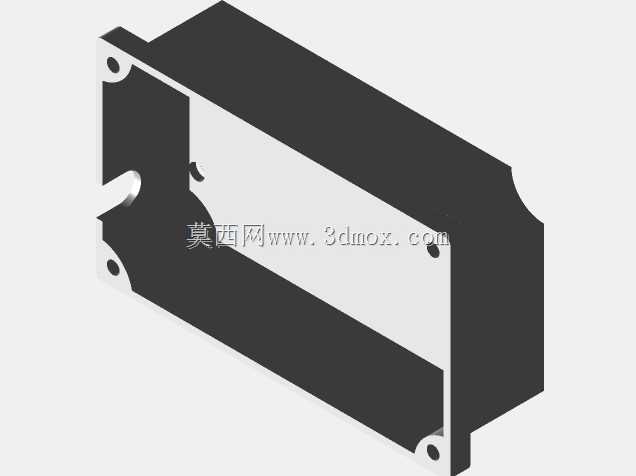

　　在车间小型液压顶升设备、便携移动式电源接驳工位的日常运维场景里，外露的电源插座接口往往会因为金属碎屑飞溅、切削液滴落、工具磕碰出现接触不良、绝缘失效的问题，这款防护外盖正是针对这类场景做的结构适配。从实际安装边界来看，盖体采用单侧开口的槽型包覆结构，四个角位预留的沉头安装孔完全匹配常规工业插座模块的固定孔距，安装时不需要额外在设备面板上扩孔或者调整原有插座的固定位置，直接通过M3沉头螺丝就能将盖体与插座基座牢牢锁合，盖体内腔预留的走线空间刚好能容纳插座尾部的接线端子与1.5平方毫米多股铜芯线的弯折余量，不会出现压线、线皮被结构棱边磨损的隐患。设计阶段特意针对3D打印的加工特性做了结构优化，盖体壁厚统一控制在2mm，

　　既保证了日常磕碰下的结构强度，又不会因为壁厚过大导致打印过程中出现翘边变形；打印时仅在盖体与安装面板接触的四个支撑点位设置局部支撑，不需要做全底面的筏层支撑，打印完成后只需要用美工刀修掉四个点位的支撑残留就能直接装配，不管是用PLA、PETG还是常规ABS耗材打印，都能获得足够的装配精度，不会出现孔位错位、盖体与插座干涉的问题。从功能特性上看，盖体的侧边预留了线缆穿出的半圆缺口，当插座上插有设备供电插头时，线缆可以顺着缺口引出，盖体依然可以完全扣合在插座外侧，既可以阻挡车间内的金属粉尘、切削液雾滴进入插座缝隙，也能避免日常搬运工具、顶升作业时重物意外磕碰插座本体导致的接线松脱。在便携千斤顶的配套电控模块上，

　　这款盖体还能起到绝缘隔离的作用，因为千斤顶的金属外壳直接与顶升机构连通，一旦插座内部的火线绝缘层破损接触到外壳，很容易引发操作人员触电风险，盖体的绝缘材质可以在插座模块与金属外壳之间形成一层可靠的物理隔离，哪怕内部接线出现松脱碰壳，也不会直接让外部金属结构带电。实际选型适配时，需要注意盖体的内腔深度刚好匹配市面上主流的AC220V 10A工业插座模块的突出高度，如果是带开关、带USB充电口的集成插座模块，需要对应调整内腔的深度尺寸，避免盖体扣合时压到开关拨杆或者USB接口的弹片。盖体的外侧边角全部做了R3的圆角处理，没有尖锐的棱边，在设备搬运、日常操作时不会刮擦操作人员的手部或者线缆外皮，

　　长期使用也不会因为应力集中出现边角开裂的问题。针对户外临时顶升作业的场景，选用PETG耗材打印的盖体还具备一定的耐紫外线、耐雨水喷淋的能力，短时间的户外作业不需要额外给插座做防水包裹，盖体与安装面板贴合的端面做了0.5mm的止口设计，贴合时可以形成简易的密封缝隙，减少雨水顺着面板缝隙渗入插座内部的概率。很多一线维修人员在改装小型液压千斤顶的便携供电模块时，往往会忽略插座的防护问题，直接把插座裸露固定在金属外壳上，不仅容易在作业时被工件砸坏插座，还经常因为铁屑进入插座插孔导致插脚接触不良、短路跳闸，这款防护盖的结构刚好解决了这类零散改装的痛点，不需要重新设计整个电控盒的结构，只需要在原有插座的固定位上加装这个外盖，就能大幅提升供电接口的可靠性。从建模的结构逻辑来看，整个盖体没有复杂的曲面特征，所有的安装孔、走线缺口、止口结构都是基于常规插座的实测尺寸做的参数化适配，调整参数时只需要修改对应孔位的中心距、内腔的深度与宽度，就能快速适配不同规格的电源插座模块，不需要重新绘制整体轮廓，对于做设备改装、小型工装设计的结构工程师来说，可以直接在这个模型的基础上做参数调整，大幅缩短非标防护结构的设计周期。
