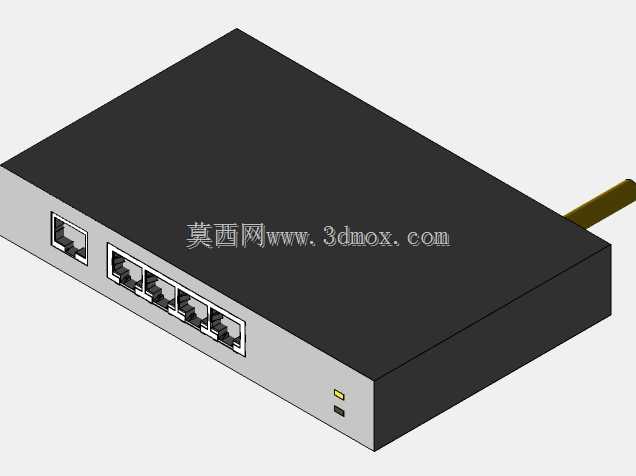

网件GS305PP五口PoE以太网交换机

　　做弱电项目集成快十年，经手的桌面型PoE交换机少说有几十款，这次还原的网件GS305PP模型，是专门针对小型办公、门店监控、家庭组网这类场景做的结构复刻，建模的时候特意把现场安装踩过的坑都融进了细节里，不是单纯照着外观拉个方块凑数。

　　先从实际用途说，这款设备核心是给小范围网络节点做数据交换同时供给PoE电力，不用单独给AP、监控摄像头、IP话机拉电源线，省掉现场布线的不少麻烦。五口的配置刚好覆盖多数小微场景：比如便利店装四个摄像头加一个上联路由，或者小办公室接三个无线AP加一个NAS、一个上联口，不会像八口机型那样浪费端口，也不会像四口机型遇到扩容就捉襟见肘。

　　建模的时候最先敲定的是外形尺寸边界，桌面放置的设备最忌讳尺寸做不准，现场放弱电箱或者桌面理线架的时候卡不进去。整机是长方体金属壳体搭配前面板塑料端口区，长宽高比例按照实际设备1:1还原，壳体边角做了小圆弧过渡，不是尖锐直角，避免安装的时候刮手。底部预留了壁挂安装的孔位间距，两个挂孔的中心距严格对应实际安装尺寸，不管是挂在墙面弱电箱旁，还是放在桌面防滑脚垫的位置，都和实物完全匹配，做项目布局演示的时候，能直接把模型拖进场景里核对安装空间，不会出现尺寸偏差导致的现场返工。

　　功能结构上，前面板五个RJ45端口全部做了内部结构还原，不是简单贴个端口贴图，端口内部的弹片、引脚位置都对应实际接口尺寸，插水晶头的时候能直观看到插接深度，做布线模拟的时候可以准确计算网线弯折半径。端口旁的状态指示灯做了分层结构，灯珠的位置、导光条的透光角度都还原实物设计，实际设备上的指示灯是斜向出光，坐在设备前方就能清晰看到链路状态，不用凑到端口跟前盯着看，建模的时候特意把导光件的倾斜角度做准，渲染的时候能还原真实的出光效果。设备侧面的散热格栅是冲压成型的细密长条孔，开孔率按照实际散热需求设置，既保证壳体强度，又能让内部PoE供电模块产生的热量自然散出，不会因为长时间满负载运行出现过热降频，建模的时候把格栅的冲压翻边也做了细节，不是平面挖个洞，还原真实钣金加工的工艺特征。

　　设计思路上，这款设备走的是极简实用路线，没有多余的装饰结构，上盖是整块金属冲压件，和下壳通过卡扣加底部两颗螺丝固定，拆装的时候不用撬开一堆卡扣，后期维护清理灰尘很方便。电源接口设在侧面靠后位置，电源线插上之后不会突出到设备前方影响端口插拔，旁边的接地柱结构也做了还原，在电磁环境复杂的工业边角场景，接好地线能减少端口的电磁干扰，保证长距离PoE传输的稳定性。设备后侧没有多余端口，所有交互接口全部集中在前面板，不管是桌面平放还是壁挂安装，插拔网线、看状态灯都不用绕到设备背面，日常运维效率高很多。

　　做结构选型的时候，这个模型可以直接放进弱电井、桌面工位、门店监控点位的三维布局里，核对设备和周边理线架、电源插座的间距，比如壁挂安装的时候，设备底部离墙面的间隙要留够散热空间，电源插头的弯折半径要算进去，避免插头顶住墙面插不到位。之前做一个便利店的监控方案，一开始选的八口交换机尺寸太大，弱电箱盖不上，换成这个五口模型拖进去一比划，刚好能放下，还能留出走线的空间，现场安装的时候完全和模拟的位置一致，省了不少现场调整的时间。

　　另外建模的时候特意把壳体的壁厚做了符合实际加工的设置，金属外壳壁厚1mm，塑料端口面板壁厚1.5mm，卡扣的配合间隙留了0.2mm的装配公差，要是需要做结构改型，比如调整端口数量、加装外置散热片，直接在这个模型基础上修改就能用，不用从零开始画基础外形。端口的定位尺寸严格按照RJ45接口的行业标准设置，相邻端口的中心距留够了插水晶头的操作空间，不会出现相邻端口插水晶头的时候互相卡碰的情况，这点很多廉价交换机模型都没做准，实际用的时候粗一点的水晶头根本插不进相邻口，这个模型里的端口间距完全符合工程实际要求。
