树莓派适配广角红外相机模组结构

　　做嵌入式视觉项目的结构设计时，这类适配树莓派平台的相机模组是绕不开的核心部件，很多做工业巡检、小型智能设备、桌面级视觉检测装置的工程师，在选型阶段都会优先考量这类集成度高的模组结构。先从实际应用场景说，这类模组可以覆盖常规可见光成像、低照度无红外补光下的NoIR成像，还有广角视场的采集需求，不管是装在小型AGV上做视觉循迹，还是固定在实验台架上做简易的工件尺寸识别，或是集成到家用智能监控终端里做图像采集，都能适配，不需要额外做复杂的光学结构适配。

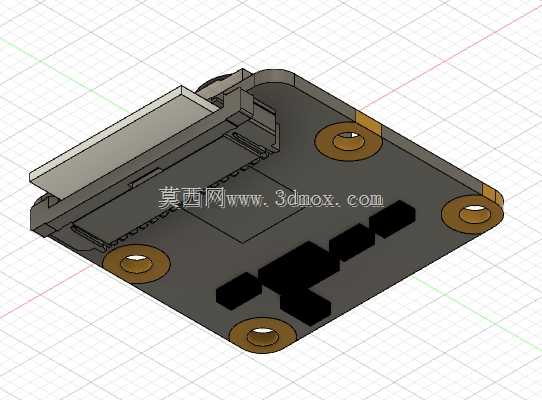

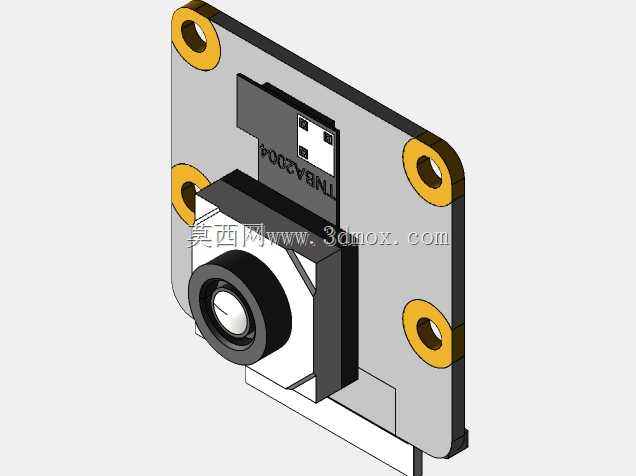

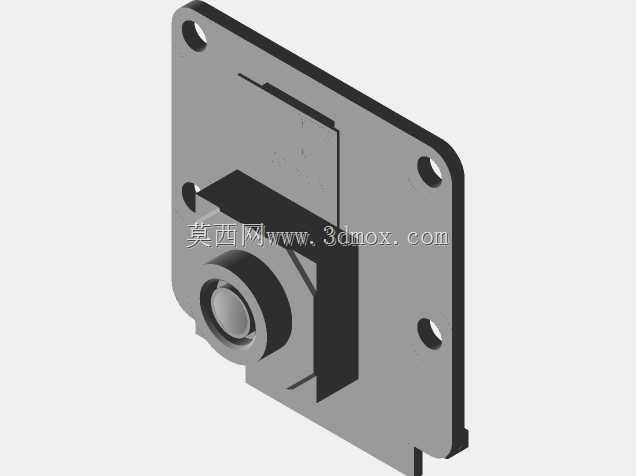

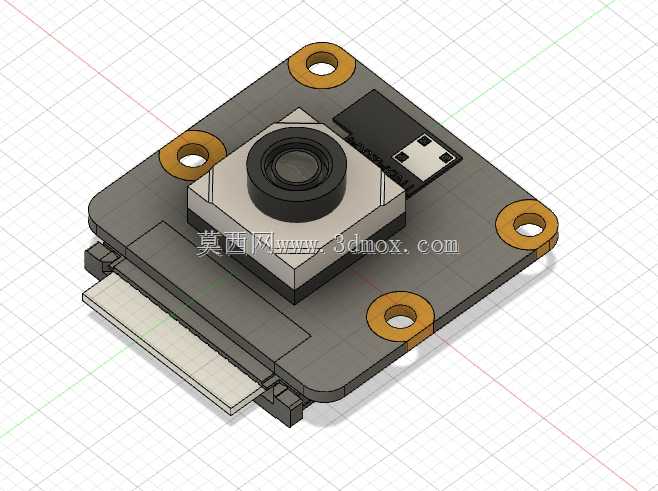

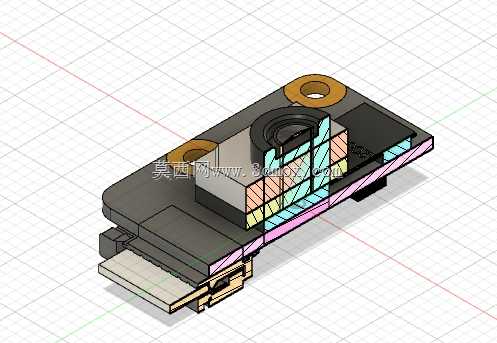

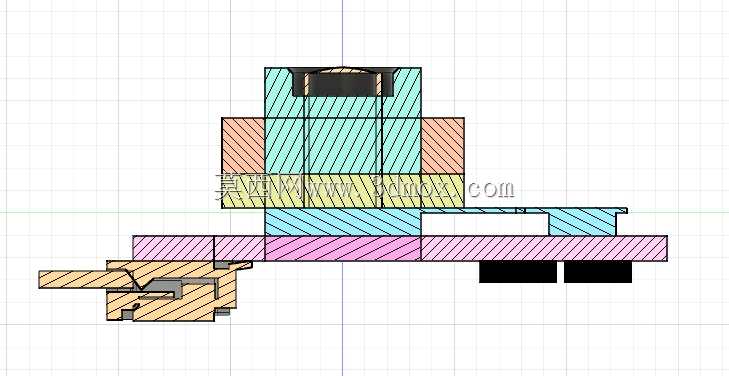

　　从功能特性上看，模组采用分层堆叠的结构设计，最上层是光学镜头组件，镜头座做了下沉式定位，能保证光轴和下方CMOS感光元件的中心完全重合，避免出现成像偏轴、边缘画质模糊的问题。镜头周边的金属压圈可以做焦距微调，调试时只需要转动压圈就能调整对焦距离，适配不同工作距离的采集需求，不需要额外拆解模组。感光板下方是核心的PCB承载层，板载了信号处理电路，侧边引出的FPC软排线接口直接对应树莓派的CSI摄像头接口，插拔时不需要额外焊接，排线做了金手指加固，多次插拔也不会出现接触不良的问题。PCB板的对角位置设计了四个铜质安装衬套，衬套是压合固定在板上的，内孔是标准的M2安装螺纹，不管是锁在尼龙支架、铝合金安装座还是3D打印的固定结构上，都能保证安装平面的平整度，不会因为锁附力度不均导致PCB板变形，拉扯到内部的感光元件排线。

　　设计思路上，这款模组充分考虑了嵌入式设备的空间限制，整体做了方形扁平化布局，所有元器件都布置在PCB的单侧，背面完全平整，可以直接贴装在设备的安装平面上，不需要预留元器件避让空间。四个安装孔的位置做了对称设计，不管是正装、反装还是旋转90度安装，都能匹配安装孔位，给结构工程师留足了布局自由度。接口位置特意布置在模组的侧边，而不是上下方，这样排线引出后可以顺着设备侧壁走线，不会额外占用Z向的安装空间，对于内部空间紧凑的小型智能设备来说，这个细节能大幅降低整体结构的设计难度。

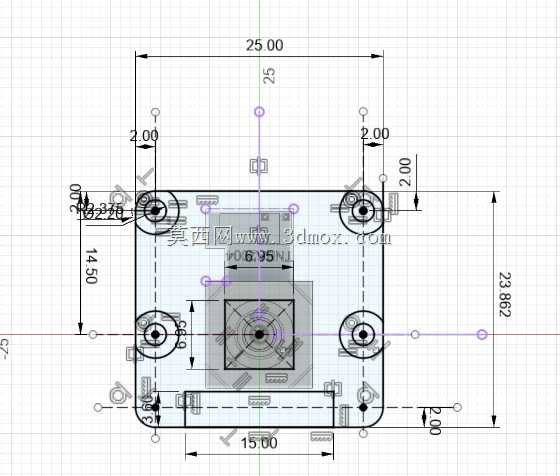

　　再说到安装边界的尺寸控制，整个模组的外轮廓控制在40mm见方以内，镜头突出PCB板面的高度不到8mm，加上安装衬套的总厚度不超过12mm，就算加上外侧的保护外壳，整体厚度也能控制在15mm以内，完全可以嵌入到小型手持设备、壁挂式检测终端这类对厚度要求严苛的产品里。安装孔的中心距做了标准化的35mm对称设计，和市面上主流的树莓派扩展板、通用相机安装支架的孔位完全兼容，不需要重新打孔做定制支架，选型时可以直接套用现成的固定结构，缩短项目的开发周期。

　　实际做结构适配的时候要注意，镜头前方需要预留至少2mm的通光空间，不能让透明保护盖直接贴到镜头表面，不然会因为光线折射出现成像重影、边缘暗角的问题。FPC排线的弯折半径不能小于5mm，走线时要避免排线和设备内部的金属锐边接触，防止长期震动磨损排线外层的绝缘层。如果是用在有轻微震动的移动设备上，安装时可以在衬套和安装面之间加一层薄的橡胶减震垫，既能抵消震动对成像清晰度的影响，也能避免锁附螺丝时硬接触压裂PCB板。另外，模组背面的平整区域可以贴装导热硅胶片，把工作时感光元件产生的热量导到设备的金属外壳上，长时间连续采集画面也不会出现因为过热导致的画面噪点增多、色彩偏移的问题。

　　很多刚接触嵌入式视觉结构设计的工程师容易忽略模组的安装公差，这款模组的四个安装衬套做了共面度管控，四个衬套的端面高度差控制在0.1mm以内，锁附后不会出现PCB翘曲的问题，能保证感光元件始终和安装平面平行，成像画面不会出现一侧清晰一侧模糊的情况。镜头的光轴和安装平面的垂直度也做了校准，垂直安装拍摄平面物体时，整个画面的清晰度一致性很好，不需要后期在软件里做梯形校正，能减少嵌入式设备的算力占用。对于需要做多模组拼接的视觉项目，这类标准化尺寸的模组也能很好适配，只需要按照孔位阵列排布，就能快速搭建多目视觉采集结构，不需要单独为每个模组设计定制安装座。
