适配树莓派的IMX708相机模组结构设计

　　做嵌入式视觉项目的结构设计时，最容易踩坑的就是相机模组的安装适配，很多开源方案的模型尺寸偏差大，要么镜头中心对位不准，要么FPC排线让位不足，装上去要么画面偏移，要么排线被壳体压折，反复打样调整浪费不少时间。这次做的IMX708相机结构，是迭代到第六版的适配方案，专门针对树莓派常用的相机模块3做的结构匹配，所有安装边界都对照实物做了逆向校核，能直接套用到各类嵌入式视觉采集设备的结构设计里。

　　从实际应用场景来看，这类小尺寸CMOS相机模组的使用覆盖面极广，小到桌面级的视觉识别小装置，比如开源的二维码扫码终端、桌面AI识别摆件，中到工业场景里的小型设备状态视觉检测工位，比如流水线末端的小型工件外观初检、设备运行指示灯状态识别，大到户外移动机器人的前置视觉采集单元，比如小型巡检机器人的画面采集、教育类移动机器人的视觉导航模块，都能用到这类标准化的相机模组。之前做巡检机器人的前置相机结构时，用过其他版本的IMX708模型，结果镜头座的高度做低了0.8mm，装完之后保护玻璃和镜头之间留的间隙不够，户外温差大的时候镜头表面容易起雾，而且安装孔位偏差0.3mm，和固定支架对位的时候硬拧螺丝把模组PCB板顶出了细微裂纹，最后整批打样的结构件都作废，损失不小。

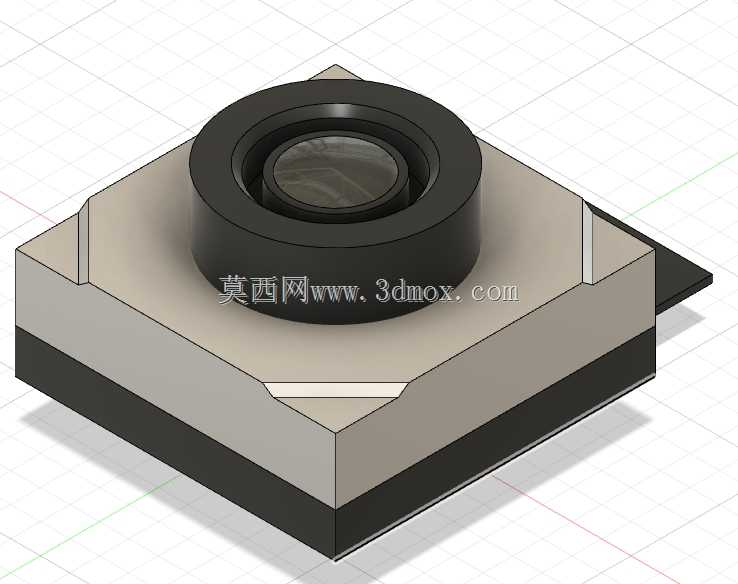

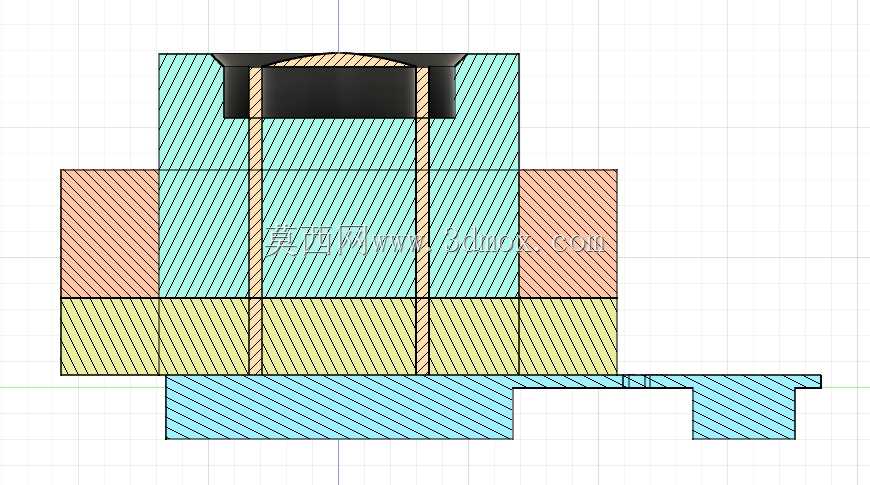

　　这次的结构设计首先把安装边界做了严格的校核，整个模组的基座外形是方正的切角结构，四个角的避让切角尺寸完全匹配实物PCB的切角位置，不会出现结构件和PCB板边角干涉的问题。底部的安装定位基准选在PCB板的下表面，所有安装柱的高度公差控制在±0.1mm，保证模组装到支架上之后PCB板不会出现翘曲，避免板上的CMOS芯片因为受力不均出现成像平面倾斜的问题。镜头部分的结构是整个设计的核心，镜头座的凸台高度完全对照实物镜头的总高做了匹配，镜头外圈的圆形避让槽直径留了0.2mm的装配间隙，既不会因为间隙过大导致镜头晃动，也不会因为间隙过小装的时候刮花镜头外圈的镀膜。镜头顶端到模组安装基准面的高度尺寸做了精准标定，做外壳设计的时候只要按照这个高度预留镜头通光孔的位置，就能保证镜头和外装保护玻璃之间的间隙控制在0.5mm，既不会蹭到镜头，也能减少环境杂光从缝隙里漏进去影响成像。

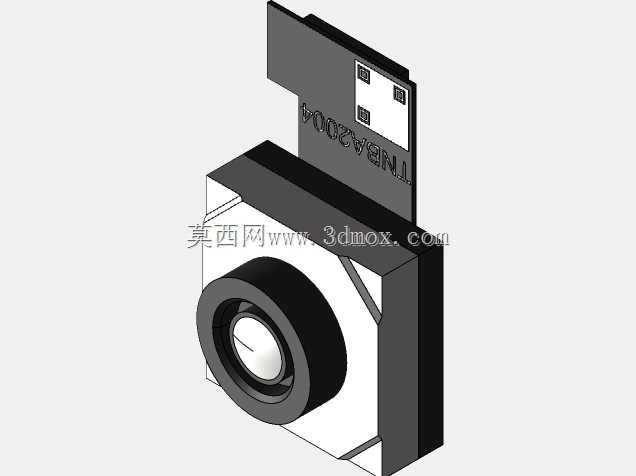

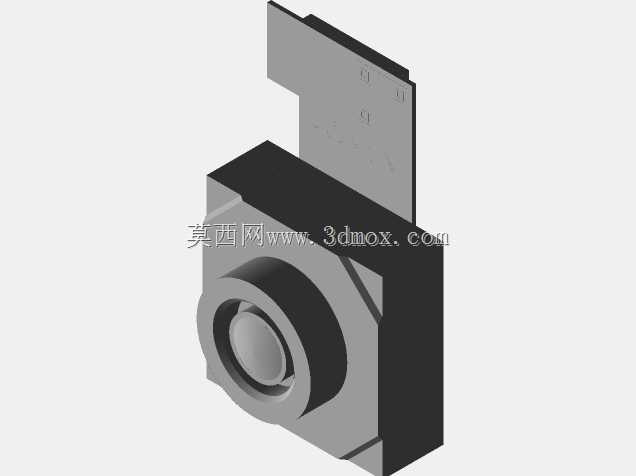

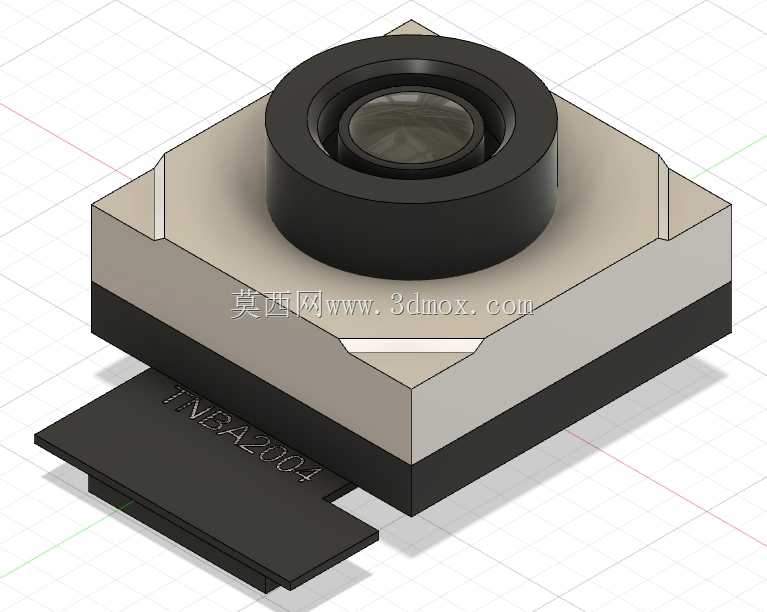

　　结构细节上，模组侧边的FPC排线出口位置做了斜角让位，不会像之前的模型那样直角边压到排线的弯折处，排线的弯折半径预留到了3mm以上，符合FPC排线的最小弯折半径要求，长时间使用也不会出现排线铜箔断裂的问题。模组底部的元器件避让空间也做了全区域的掏空处理，PCB板背面的电容、接插件等元器件都有足够的容纳空间，不会出现结构件顶住元器件导致虚焊的问题。四个安装孔的位置完全匹配树莓派官方相机支架的孔位标准，孔位公差按照H7级精度做的设计，用M1.2的螺丝固定的时候不需要额外扩孔，直接就能对位安装。

　　从功能特性上来说，这个结构完全保留了IMX708模组本身的成像优势，结构设计没有遮挡镜头的有效视场角，不管是做广角拍摄还是做近距离的微距识别，都不会出现结构件入镜的问题。整个模组的外形尺寸控制得非常紧凑，安装完成之后整体占用的空间不到20mm见方，对安装空间狭小的嵌入式设备非常友好，比如做小型智能门锁的人脸识别模块、桌面3D打印机的断料检测摄像头、智能鱼缸的观赏鱼识别摄像头这类对空间要求严苛的场景，都能直接套用这个结构做适配，不需要再反复调整尺寸。

　　做这类小型电子配件的结构设计，最考验的就是细节尺寸的把控，很多人觉得一个小相机模组的结构没什么技术含量，随便拉个方块加个圆柱当镜头就行，实际装到设备里就会出现各种各样的干涉问题，要么装不上，要么装上了影响成像，要么用一段时间就因为结构应力导致硬件损坏。这个迭代后的结构把所有实际装配中会遇到的问题都提前做了规避，不管是做个人DIY项目，还是做小批量的嵌入式设备开发，都能直接用这个模型做结构适配，省去自己逆向测绘、反复校核尺寸的时间，也能减少打样失败的成本。
