EVA2.3泰坦航空挤出机结构设计

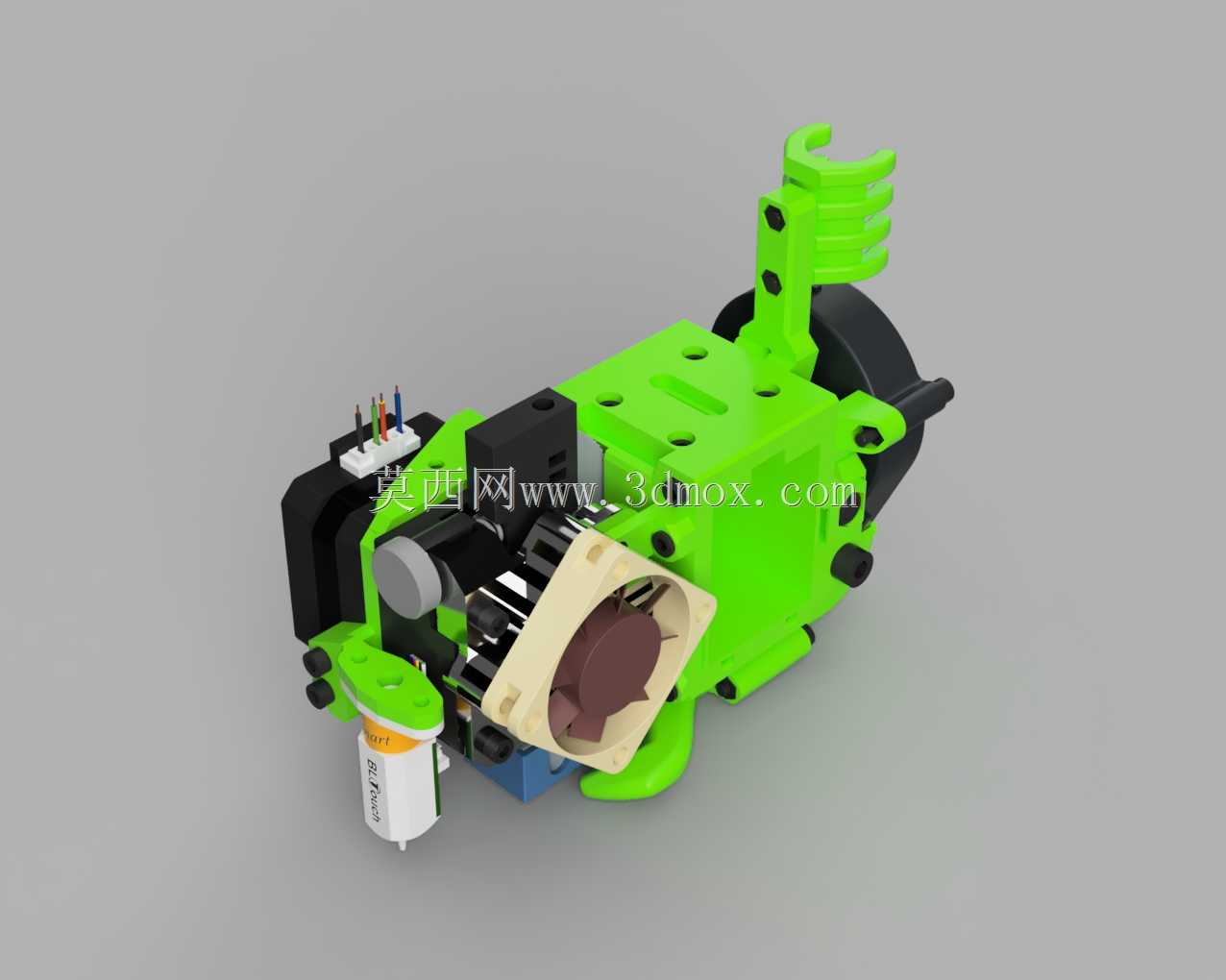

　　这套挤出机构是适配V-Core Pro 1.3机型XY运动端的核心送料熔融组件，核心搭载MGN15规格线性导轨作为运动导向载体，整套组件安装在XY运动龙门的滑块安装位上，Z探针中心到喷嘴中心的偏移量固定为X41、Y0，安装时需严格对齐该偏移参数，否则会触发自动调平探针的探测位置偏差，直接影响首层打印的着床精度。从结构组成来看，整套机构整合了1.75mm规格耗材的送料轮组、42规格步进电机的安装位、BLTouch V3.1自动调平探针的固定支架、散热风道与快插接头的安装接口，所有安装孔位均按照标准MGN15滑块的孔距做了适配，不需要额外做转接板加工，直接可以通过M3螺丝固定在对应规格的线性导轨滑块上。

　　设计时优先考虑了近端挤出的送料响应速度，将送料齿轮组布置在距离喷嘴极近的位置，减少了耗材在送料路径上的弯折余量，针对柔性耗材的送料打滑问题做了压料间隙的可调结构，压料臂的弹簧预紧力可以通过侧面的调节螺丝微调，适配不同硬度的打印耗材，从刚性PLA到柔性TPU都能保持稳定的送料力矩。散热结构分为两部分，靠近喉管位置的散热鳍片配合轴流风扇做主动散热，避免耗材在喉管位置提前软化引发堵头，喷嘴端的风道做了环形导流设计，出风方向集中在喷嘴下方的成型区域，保证打印过程中熔融耗材快速冷却定型，减少悬垂结构的打印翘曲。整个组件的安装边界做了严格的尺寸控制，X方向的总宽度不超过120mm，Y方向的进深控制在90mm以内，

　　Z方向的总高度从导轨安装面到喷嘴顶端的距离控制在85mm，不会和龙门框架的其他运动部件发生运动干涉，运动过程中探针的最低位置比喷嘴顶端低1.5mm，调平过程中探针先接触热床表面，触发信号后喷嘴再下降到指定打印高度，避免喷嘴刮蹭热床表面。送料机构的齿轮采用双驱动咬合设计，送料轮的齿形做了圆弧过渡处理，不会在耗材表面压出过深的齿痕导致耗材断裂，同时送料路径做了光滑的PTFE管导向，从耗材入口到送料轮的路径没有直角弯折，减少耗材送进过程中的阻力。BLTouch探针的安装支架做了可微调的长圆孔设计，安装时可以小范围调整探针的XY位置，补偿不同批次零件的加工公差，保证探针的偏移量和设计值完全一致。整套机构的走线槽做了集成式设计，电机线、

　　探针线、散热风扇线、加热棒与热敏电阻线都可以顺着支架侧面的走线槽固定，避免运动过程中线缆拖拽影响运动精度，也不会和其他部件发生剐蹭磨损。从实际应用场景来看，这套挤出机构主要面向桌面级FDM 3D打印机的近程挤出升级场景，尤其是采用MGN15线性导轨作为XY导向的CoreXY结构机型，替换原有远程挤出机构后可以大幅提升柔性耗材的打印成功率，同时送料响应速度更快，在高速打印时的回抽精度更高，减少拉丝、漏料等打印缺陷。设计过程中参考了原厂Titan Aero挤出机的核心送料结构，同时针对V-Core Pro机型的安装空间做了适配优化，将原本分散安装的风扇、探针、走线结构全部整合到同一个安装支架上，减少了装配时的零件数量，降低了装配调试的难度。安装时需要注意，步进电机的安装螺丝要采用沉头设计，避免螺丝头突出影响导轨的运动行程，散热风扇的接线要注意正负极，接反会导致风扇反转影响散热效果，探针的接线要做好屏蔽，避免步进电机的信号干扰导致探针误触发。整个机构的重量控制在合理范围内，不会给XY运动轴带来过大的负载，保证高速运动时的加速度不会因为负载过大出现丢步问题，所有受力部位的壁厚都做了加强处理，尤其是导轨安装位和送料轮的支撑部位，避免长期运动过程中出现结构形变影响打印精度。
