开源铝型材框架式小型数控加工设备结构

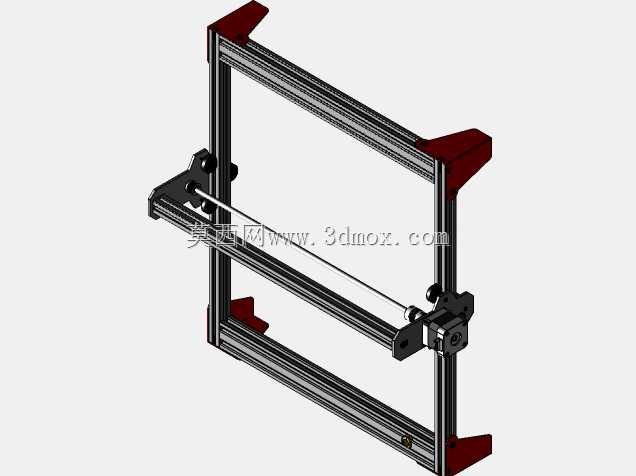

　　这款小型数控加工设备采用标准工业铝型材搭建主体承载框架，型材槽口直接作为直线运动副的安装基准，省去了额外的安装底板加工工序，装配时仅需通过配套角件与T型螺栓即可完成主体框架的拼接，大幅降低了自制设备的加工门槛与装配难度。框架的四个边角设置了红色的高强度支撑脚，既可以调整设备整体水平度，也能在设备运行时缓冲运动部件带来的振动，避免加工过程中出现机架位移影响加工精度。

　　从实际应用场景来看，这类小型数控设备主要面向个人加工工坊、创客空间、小型零件打样场景使用，可适配软金属、塑料、木材等多种材质的平面铣削、轮廓切割、钻孔加工需求，相比大型工业数控机床，其占地空间不足两平方米，可直接放置在常规工作台面上使用，对安装场地的承重、空间要求极低，非常适合小批量定制零件的快速加工场景。

　　设备的运动机构采用单轴悬臂式布局，横向运动导轨直接固定在框架两侧的竖向铝型材上，纵向运动滑台搭载在横向导轨的滑块上，加工主轴安装在纵向滑台的安装座上，传动部分采用同步带传动结构，相比丝杠传动，同步带传动的运行噪音更低，装配调整更简便，同时能满足小型设备的进给速度要求，适合轻载切削的加工工况。设计时特意将驱动电机布置在滑台的侧端位置，既平衡了滑台的整体重量，也避免了运动过程中线缆与机架部件出现干涉，线缆可沿铝型材槽口布置，通过线槽固定后不会随滑台运动出现拖拽磨损。

　　在安装边界设计上，框架的铝型材选型兼顾了刚性与轻量化需求，型材截面尺寸经过受力校核，在滑台运行至最大行程位置时，框架的形变量控制在加工精度允许范围内，不会因为悬臂伸出过长出现机架抖动。支撑脚的调节行程预留了15毫米的调整量，可适配不太平整的安装台面，设备整体的外接接口全部集中在框架后侧的安装区域，电控元件可直接固定在框架后侧的铝型材平面上，无需额外设计电控安装支架，用户可根据自身需求选配不同功率的加工主轴、不同扭矩的驱动电机，拓展性极强。

　　从结构设计思路来看，这款设备完全遵循开源硬件的设计逻辑，所有结构件都可通过常规加工方式制作，没有特殊定制的异形零部件，铝型材、角件、螺栓、直线导轨、同步带等全部为标准工业件，用户可自行采购所有零部件完成整机组装，甚至可根据自身的加工需求调整框架的长宽尺寸，拓展加工行程，不需要重新设计核心的运动连接结构。设备的运动部件全部采用外置式布局，日常维护时可直接观察到导轨、同步带的磨损情况，无需拆解大量外罩构件即可完成润滑、张紧、零部件更换等维护操作，相比封闭式工业机床，维护成本与维护难度大幅降低。

　　在实际加工使用中，这类设备的加工精度可满足常规非金属零件、软金属零件的打样需求，运行时的振动通过铝型材框架与支撑脚的传导后，不会对周边放置的其他设备造成干扰，设备整体重量控制在合理范围内，两到三个操作人员即可完成整台设备的搬运移位，不需要借助起重设备，非常适合场地经常调整的小型加工场景使用。框架的铝型材槽口还预留了拓展安装位置，用户可根据需求加装防护挡板、集尘装置、冷却管路等附属配件，不需要对原有框架进行打孔、焊接等二次加工，所有拓展配件都可通过T型螺栓直接固定在型材槽口上，改装灵活性极强。
