DIY桌面级小型数控铣床结构设计方案

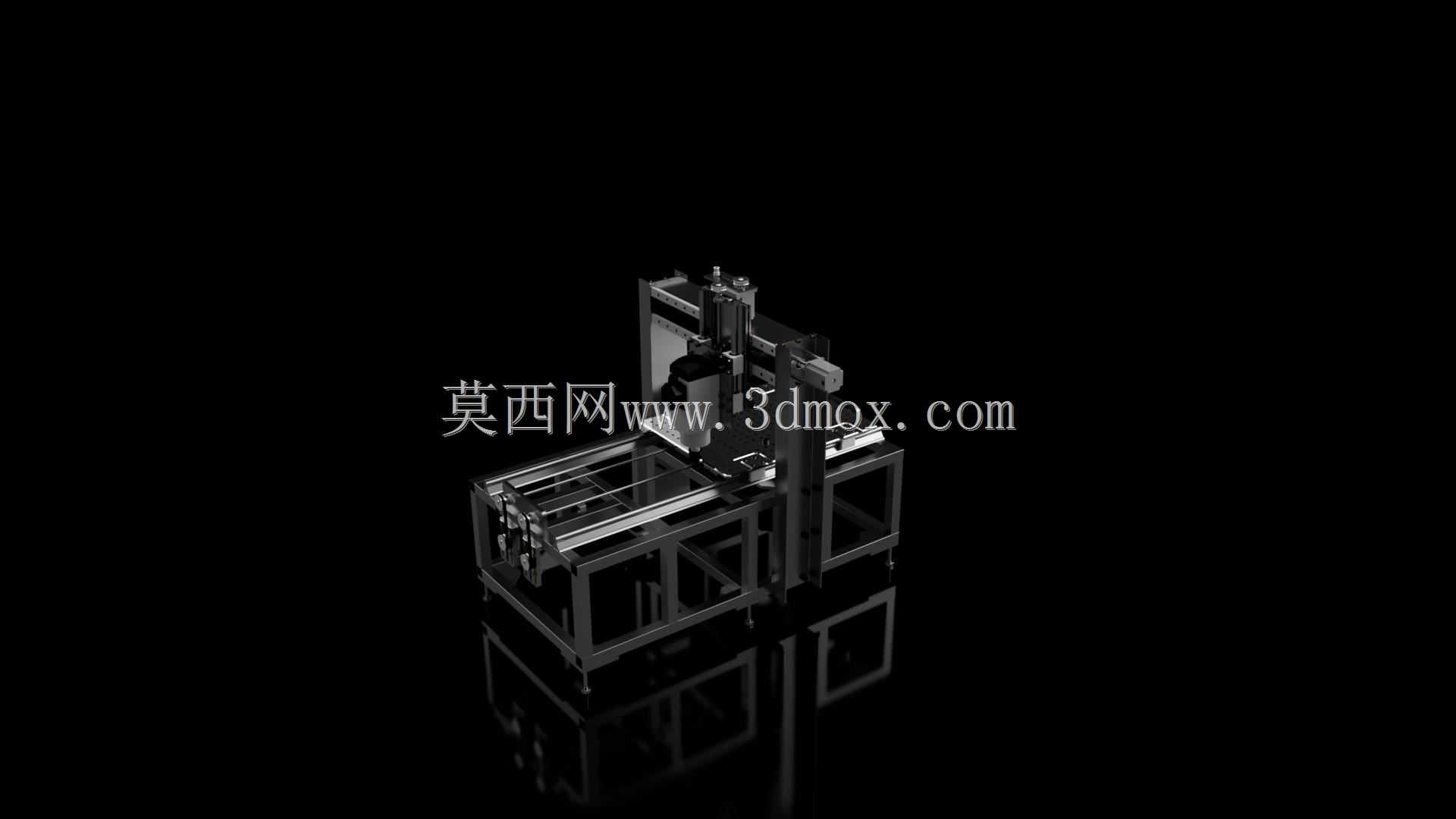

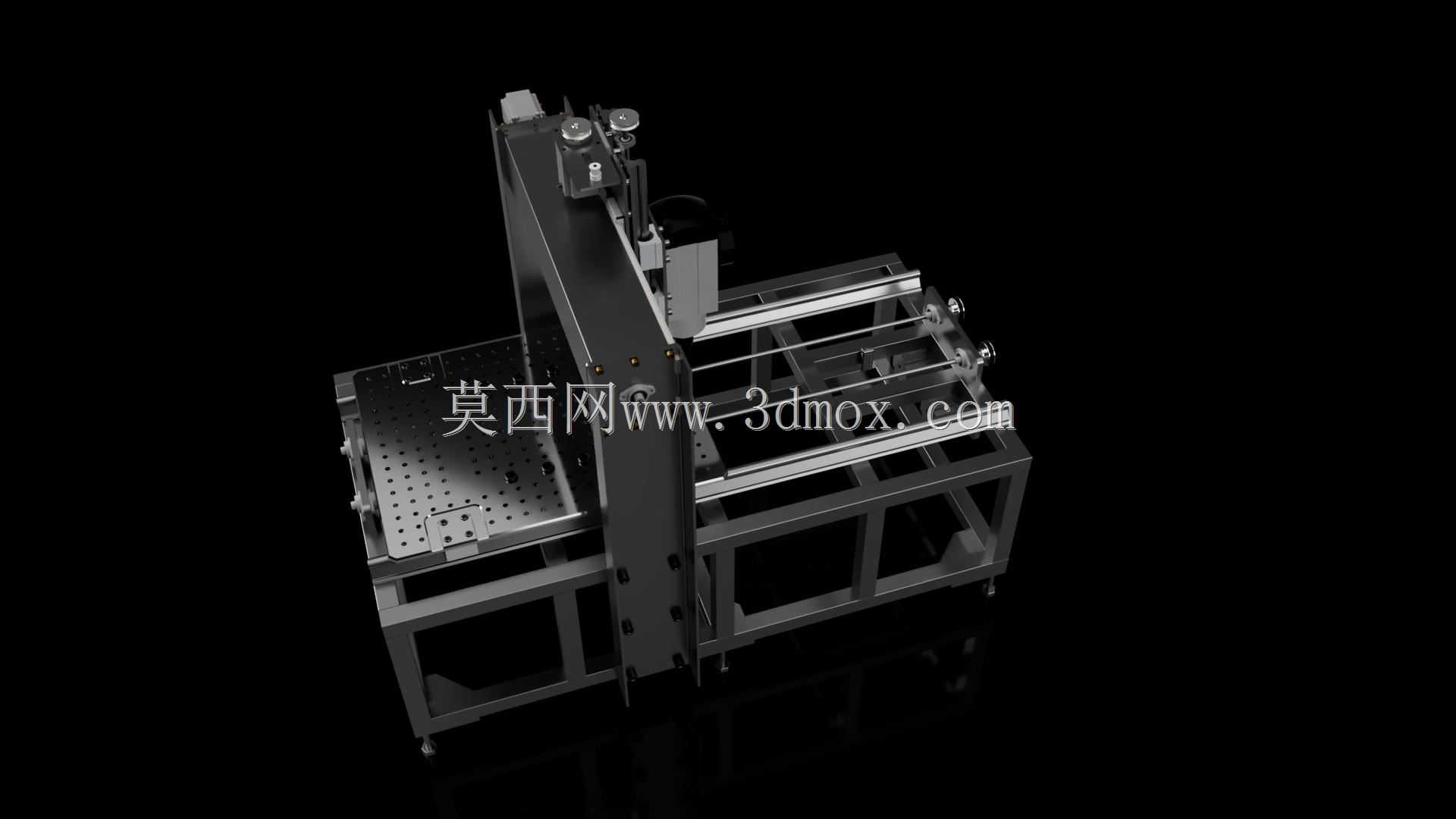

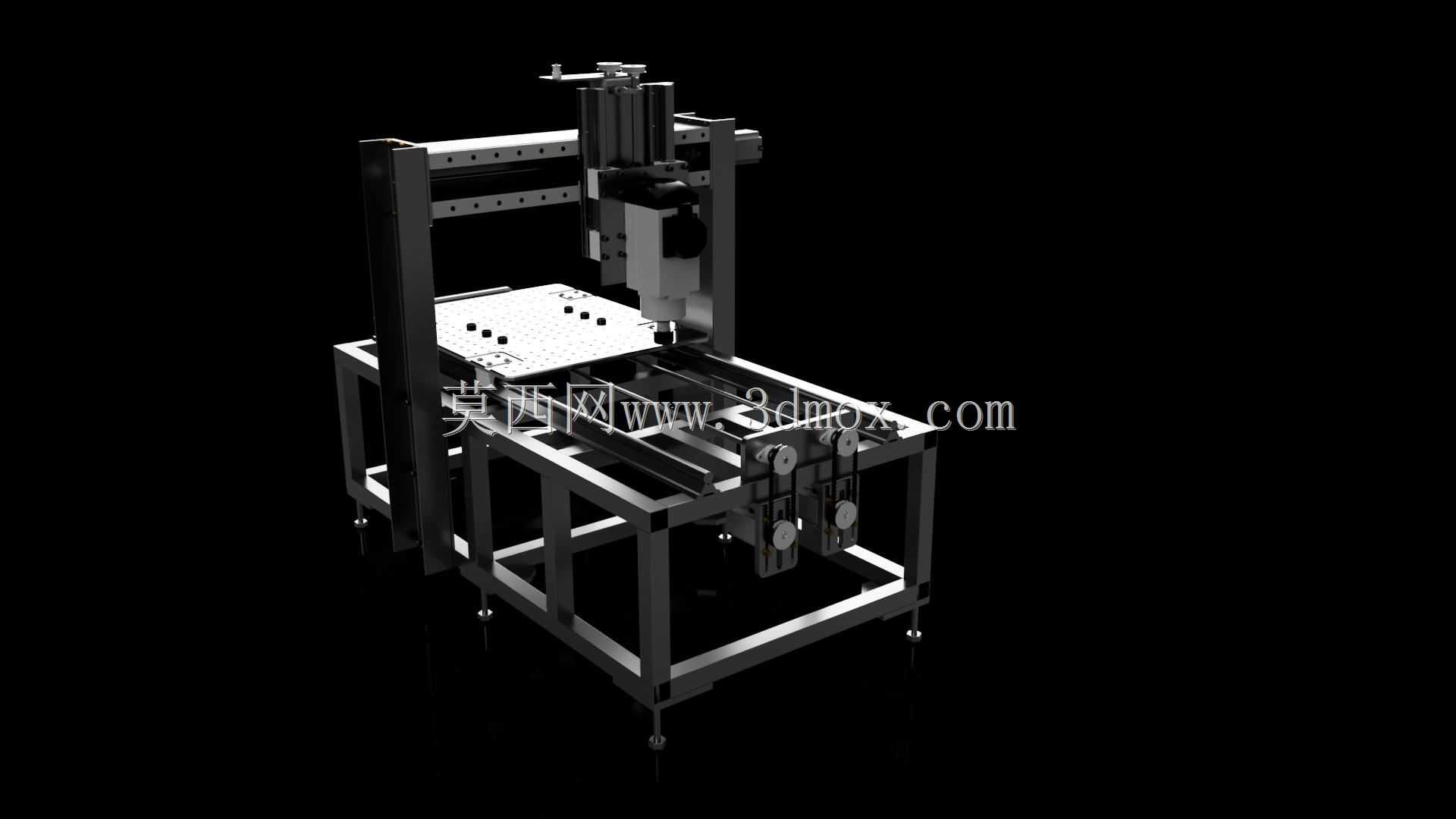

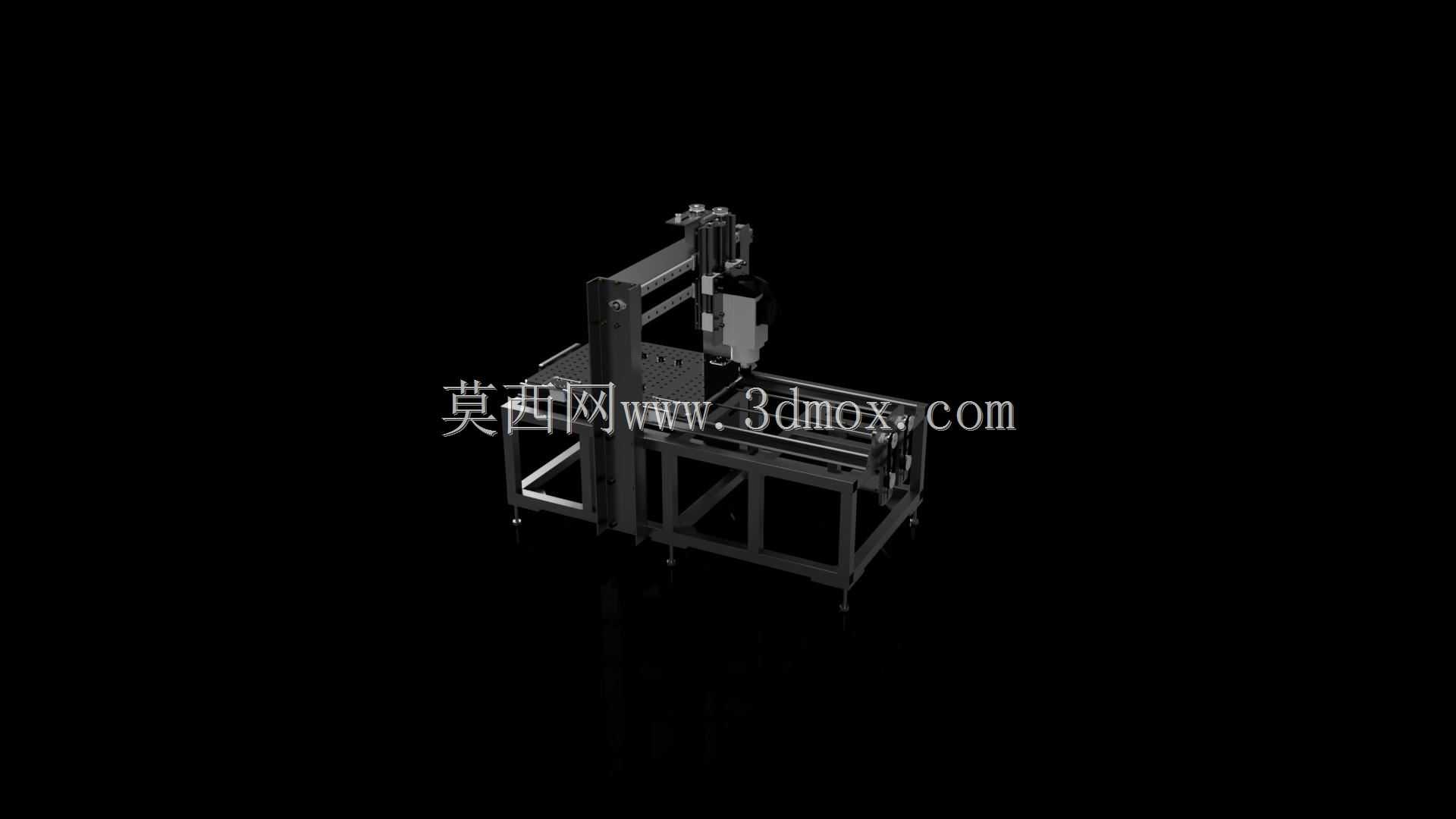

　　这款DIY数控铣床的结构设计，核心面向小作坊加工、个人创客工坊、院校教学实训这类对加工行程要求不高、但需要稳定铣削能力的场景，可完成软金属、工程塑料、硬质木材等材质的平面铣削、沟槽加工、钻孔镗孔、简单三维曲面铣削作业，适配小批量定制零件的打样与小批量生产需求，相比工业级大型数控铣床，它的占地空间更小，搭建与维护成本更低，适合非规模化生产的加工场景使用。从功能特性来看，该设备采用龙门式动梁结构布局，X轴方向布置在底部机架两侧，承载工作台的纵向进给，Y轴搭载在龙门横梁上完成横向进给，Z轴搭载主轴组件完成垂直方向的进给运动，三个进给轴均采用线性导轨作为导向支撑，搭配滚珠丝杠作为传动部件，可保证进给过程的运动精度与重复定位精度，

　　避免滑动导轨带来的爬行问题，主轴部分采用高速电主轴设计，可适配不同直径的铣刀、钻头等切削刀具，通过卡簧或ER夹头完成刀具装夹，满足不同加工工序的刀具使用需求。设计过程中优先考虑了搭建的便捷性与结构刚性的平衡，底部机架采用工业铝型材拼接搭建，铝型材的槽道结构可方便后期加装防护挡板、冷却管路、集屑槽等附属组件，不需要额外焊接或打孔加工，降低DIY制作的加工门槛，同时铝型材的截面惯性矩经过选型核算，可承受铣削过程中的切削反力，减少加工过程中的机架振颤，避免振纹影响零件加工表面质量。龙门横梁部分采用加厚铝型材搭配钢板补强的结构，避免Z轴滑台移动过程中出现横梁下挠的问题，保证Y轴全行程范围内的主轴垂直度误差控制在合理区间。

　　从安装边界与尺寸参数来看，该设备的整体占地尺寸控制在1.2米长、0.8米宽、1.5米高的范围内，不需要专门的大型设备安装基础，普通的加固工作台即可承载放置，对安装场地的地面承重要求较低，工作台的有效加工行程控制在600毫米×400毫米×200毫米区间，可覆盖绝大多数小型定制零件的加工尺寸需求，各轴的行程限位位置均设计了硬限位块与软限位触发开关，避免进给超程导致的传动部件损坏或撞机事故。电气控制部分的安装位预留了数控系统、伺服驱动器、开关电源的安装空间，布线槽沿着机架铝型材的槽道布置，可将动力线与信号线分开排布，减少信号干扰对进给控制精度的影响，冷却系统预留了切削液喷淋管的安装位置，可在加工金属零件时对刀具与加工部位进行冷却，

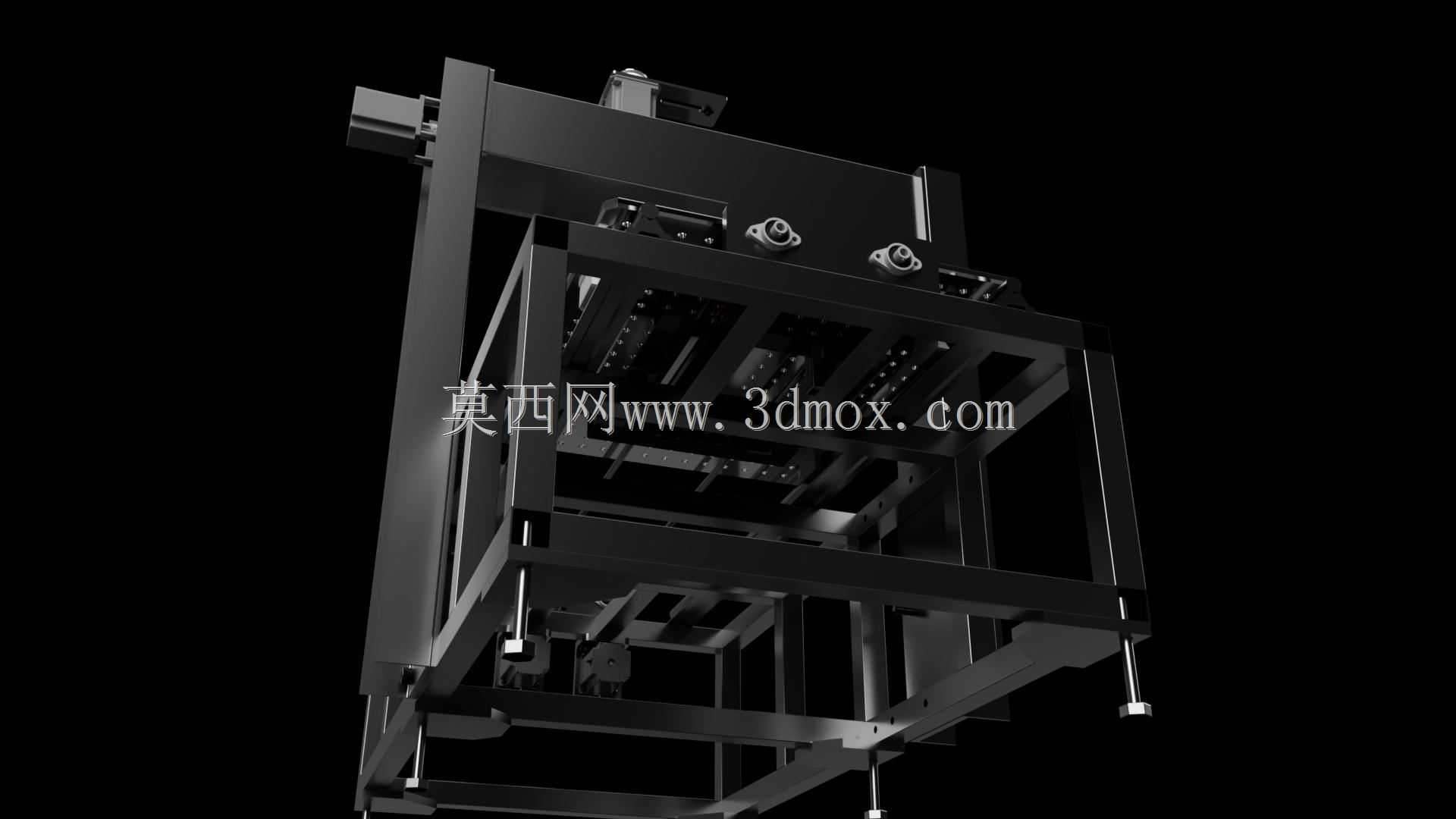

　　延长刀具使用寿命同时避免工件过热变形。在结构细节设计上，各轴的丝杠两端均采用支撑座固定，一端采用角接触球轴承承受轴向切削力，另一端采用深沟球轴承作为浮动支撑，抵消丝杠运转过程中的热伸长量，避免长时间运转后丝杠出现憋劲或精度损失的问题，导轨的滑块安装面均设计了定位基准边，装配时可快速完成滑块的找正，不需要反复打表调整即可保证导轨的平行度与直线度，主轴安装座与Z轴滑台的连接面设计了定位销孔，装配时可通过定位销快速确定主轴的垂直度，减少装配调试的工作量。集屑区域设计在工作台下方，采用倾斜式导屑板结构，加工产生的切屑可顺着导屑板滑落到集屑抽屉中，方便后期清理切屑，不需要每次加工后大范围清理设备周边。这款设备的设计没有追求过高的加工参数，而是在DIY可实现的加工与装配条件下，最大化平衡了结构刚性、运动精度、制作成本三者的关系，所有零部件均采用市面上容易采购的标准件与通用型材，不需要定制特殊的铸造机身，个人制作者可根据自身的加工需求，对各轴的行程、主轴功率、驱动电机型号进行灵活调整，比如加工木质或塑料零件时可更换更低功率的主轴降低成本，需要加工硬质金属时可增加机架的补强钢板、更换更大扭矩的驱动电机提升切削能力，整体结构具备很强的拓展性与改装空间，适合机械爱好者、小型加工从业者参考搭建，也可作为院校机械专业学生学习数控设备结构、装配工艺的实训参考结构。
