桌面级小型精雕数控加工设备结构

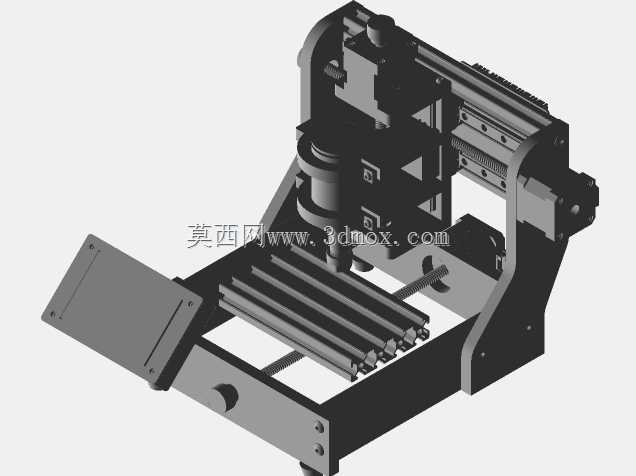

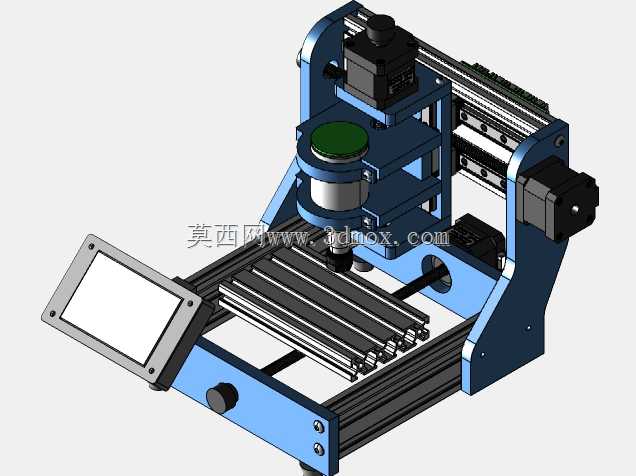

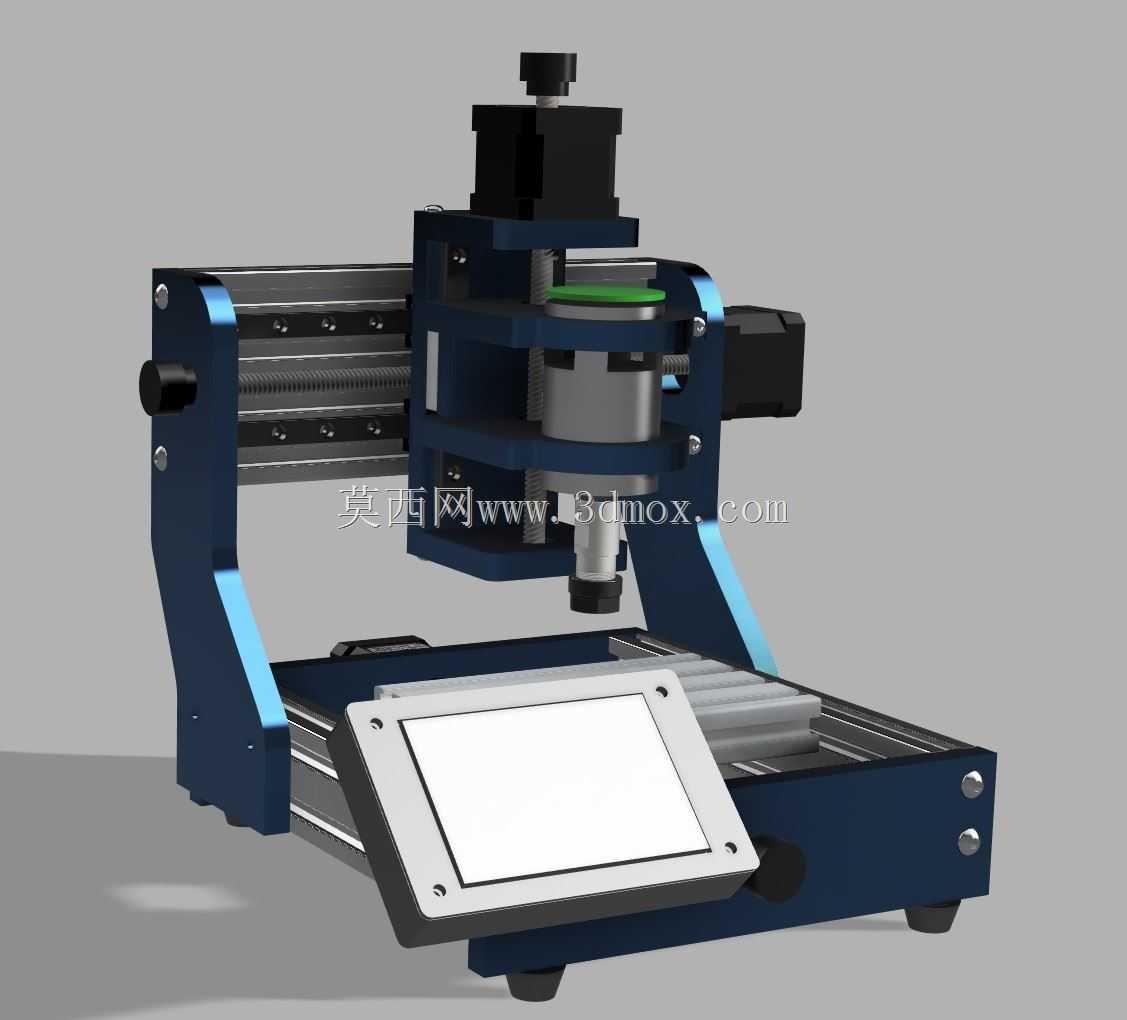

　　这款小型数控加工设备的结构设计，完全围绕桌面级小空间加工场景展开，适配个人工作室、创客空间、小型打样车间的轻量加工需求，可覆盖软金属、工程塑料、亚克力、薄木板等常见小尺寸工件的雕刻、铣削、钻孔作业，相比大型工业机床，它的占地边界控制在普通书桌的可用范围内，不需要专门的设备安装地基，放置在平整的硬质工作台面即可完成调平使用，整机的安装固定不需要额外打膨胀螺栓，仅靠底部的防滑支撑垫就能抵消加工过程中的小幅振动。从结构布局来看，设备采用龙门式动梁结构，X轴行程沿工作台长度方向布置，Y轴集成在龙门横梁的移动组件上，Z轴搭载加工主轴做垂直方向的进给运动，三轴均采用滚珠丝杠配合直线圆导轨的传动组合，每根轴的端部都预留了限位开关的安装位，

　　可在调试阶段快速设定软限位与硬限位的双重保护阈值，避免超程撞击造成的传动部件损坏。设备的控制部分采用独立外置的显示控制模块，专门设计的TFT显示器支架采用倾斜式安装角度，支架的固定孔位完全匹配MKS DLC32 V2.1控制板的外接显示接口尺寸，安装时不需要额外打孔改造，直接通过螺栓就能将显示模块固定在设备前部的支架上，操作人员站在设备正前方即可完成参数设置、对刀操作、加工进度监控的全流程动作，不需要侧身或者俯身查看控制界面，操作动线的设计完全贴合单人操作的使用习惯。主轴部分采用高速风冷电主轴，主轴夹头适配常见的ER系列筒夹，可夹持不同直径的铣刀、雕刻刀、钻头，主轴的固定座预留了冷却风道的安装空间，

　　长时间连续加工时可外接风冷管路对刀具和工件加工区域进行冷却，避免工件过热变形或者刀具过快磨损。工作台采用带T型槽的铝合金台面，T型槽的间距符合小型工件装夹的通用尺寸，可配合压板、台钳等通用工装完成不同形状工件的固定，台面的平面度经过精加工处理，安装后不需要二次刮研就能满足小工件加工的平面度要求。传动部分的步进电机均采用法兰式安装结构，电机与丝杠的连接采用柔性联轴器，可抵消少量的安装同轴度误差，避免电机轴承受额外的径向力，延长电机和丝杠的使用寿命。设备的走线全部采用拖链内置布置，X、Y、Z三轴的电缆、气管都收纳在对应轴的拖链内，移动过程中不会出现线缆拉扯、摩擦外壳的问题，拖链的弯曲半径经过核算，完全满足三轴全行程移动时的线缆弯折需求，

　　不会出现线缆折损的情况。从安装边界来看，设备的最大外轮廓尺寸控制在紧凑范围内，左右方向的宽度不超过普通桌面的可用深度，前后方向的长度预留了操作空间，操作人员在设备前方放置工件、更换刀具时，不需要额外挪动周边的其他工具设备，Z轴的最高抬升高度满足小型工件的装夹空间需求，即使是高度在行程范围内的异形工件，也能顺利完成装夹找正。这款设备的结构设计没有冗余的部件，每个结构件的壁厚都经过受力核算，既保证了加工时的结构刚性，减少加工过程中的振刀纹，又尽可能控制了整机重量，方便单人完成搬运、移位的操作，不需要借助起重设备。在实际应用场景中，它可以完成小型零件的快速打样、个性化印章雕刻、PCB板铣削、小型工艺品加工等作业，加工精度满足非精密级工业零件的加工要求，对于小批量定制化的小零件生产，它的加工效率完全可以覆盖需求，同时能耗远低于大型工业数控设备，长时间运行的使用成本更低。设备的各个部件都采用模块化设计，后期维护时可以单独更换某一个轴的传动组件、主轴或者控制模块，不需要对整机进行拆解，维护难度低，普通的机械操作人员就能完成日常的保养和易损件更换工作。
