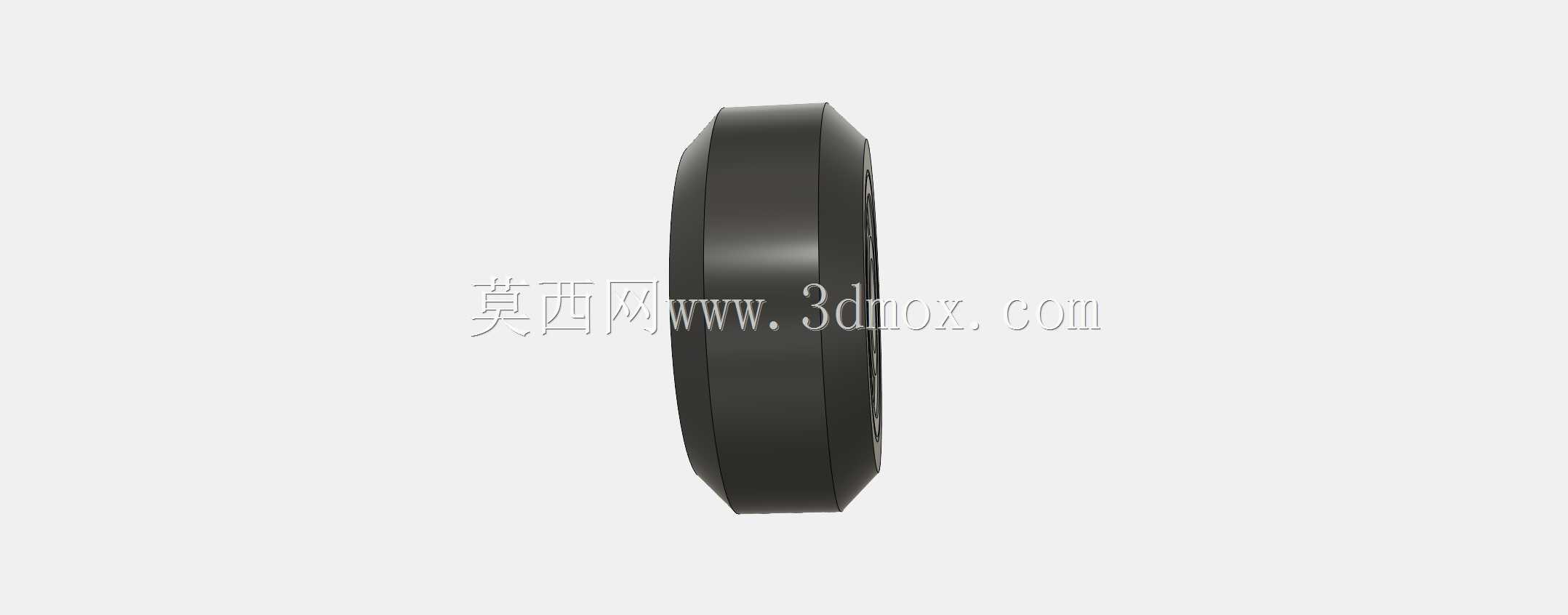

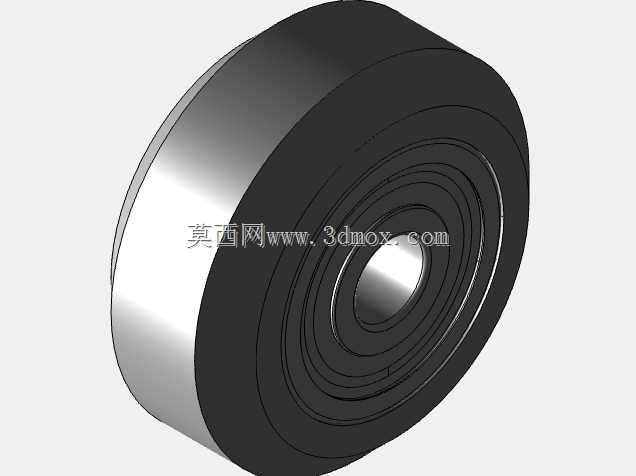

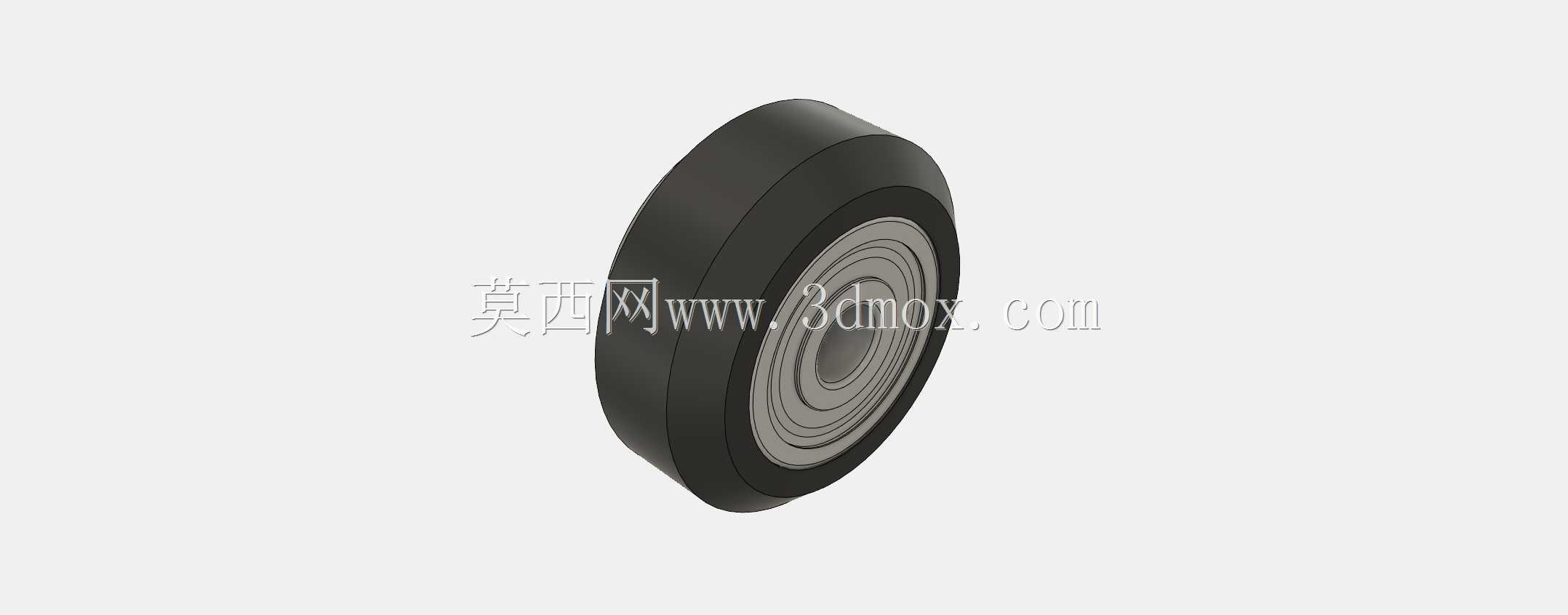

嵌入式625zz轴承尼龙V型导向滑轮

　　这款嵌入式轴承的尼龙V型滑轮，在桌面级3D打印机与小型CNC雕刻设备的运动副设计中属于高频应用的导向承载部件，日常选型时经常会碰到这类需要兼顾低摩擦、轻量化与安装便捷性的场景。从实际使用场景来看，这类滑轮主要适配V型导轨的线性运动机构，比如3D打印机的X/Y轴运动滑台、Z轴升降导向，或是小型CNC设备的刀具进给滑座导向，也可用于轻型自动化输送线的线材、薄型工件导向，相比金属滑轮，尼龙材质的自润滑特性可以省去额外的润滑维护步骤，同时运行噪音更低，不会像金属滑轮那样在高速往复运动时产生尖锐的摩擦异响，也不会刮伤阳极氧化处理的铝合金导轨表面。

　　设计思路上，这款滑轮采用轴承嵌入式结构，直接将625zz深沟球轴承压入滑轮中心的安装位，省去了额外的轴承座加工与装配步骤，压装时的过盈量控制在0.02-0.03mm区间，既可以保证轴承外圈与滑轮本体无相对滑动，又不会因为过盈量过大导致轴承内圈卡滞、转动阻力升高。滑轮的V型槽角度设计为90度，刚好匹配市面上通用的V型线性导轨的凸起角度，槽面的粗糙度控制在Ra1.6以下，保证与导轨接触时滑动顺畅无卡顿，槽底做了0.2mm的圆角过渡，避免应力集中导致槽口在长期受力后出现开裂。滑轮的轮缘外侧做了15度的倒角，一方面是压装轴承时可以起到导向作用，另一方面安装到导轨上时可以快速对位，不需要反复调整滑轮与导轨的同轴度。

　　从安装边界来看，这款滑轮适配的625zz轴承内孔直径为5mm，对应的安装轴径公差建议取h7，安装时轴端需要做C0.5的倒角方便穿入轴承内孔，滑轮整体的外径控制在20mm左右，轮体厚度为7mm，V型槽的槽深为2mm，安装时需要保证滑轮端面与安装板的间隙在0.5-1mm之间，避免运行过程中轮体与安装板发生摩擦。材质选用的是增韧尼龙66，相比普通尼龙材质，它的抗冲击性能更好，在3D打印机快速启停、CNC设备进给时的瞬时冲击下不会出现崩边、断裂的问题，同时尼龙材质的吸水率较低，在车间常规温湿度环境下尺寸稳定性较好，不会因为长时间使用出现尺寸膨胀导致V型槽与导轨卡滞的问题。

　　实际装配过程中需要注意，压入轴承时要均匀受力在轴承外圈，不能直接敲击轴承内圈，否则会导致轴承的钢珠与滚道受损，缩短轴承的使用寿命。滑轮的V型槽与导轨的接触属于线接触，相比平槽滑轮的面接触，它的导向精度更高，同时可以自动补偿少量的安装平行度误差，对于桌面级设备的安装精度容错率更高，不需要像直线导轨那样严格控制两根导轨的平行度公差，非常适合DIY类小型加工设备、桌面级制造设备的运动机构使用，在负载5kg以内的线性运动场景下，这类滑轮的使用寿命可以达到2000小时以上，完全满足桌面级设备的使用需求。另外，尼龙材质本身具备一定的减震效果，可以吸收运动过程中产生的微小振动，对于3D打印这类需要保证运动平稳性的设备来说，能够有效降低打印过程中的振纹，提升成型件的表面质量，对于小型CNC设备来说，也能减少刀具进给时的振动，提升加工表面的光洁度。
