ER20夹头配套收纳托盘及防护盖结构

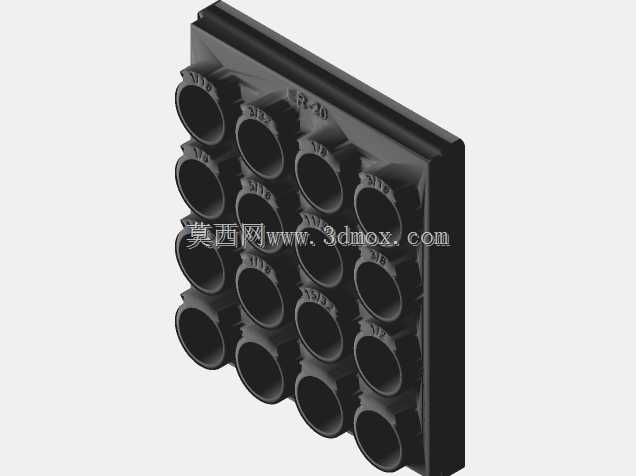

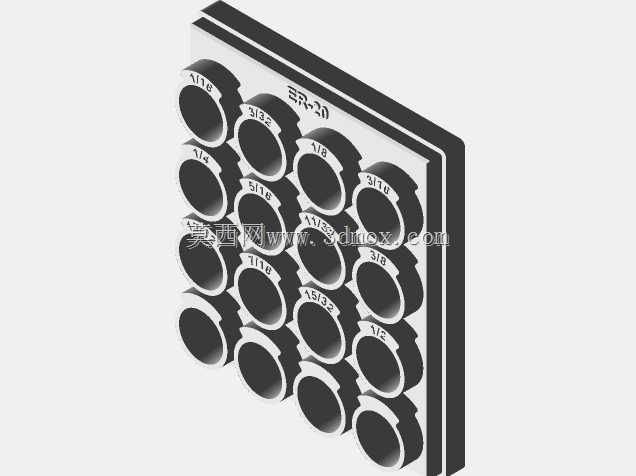

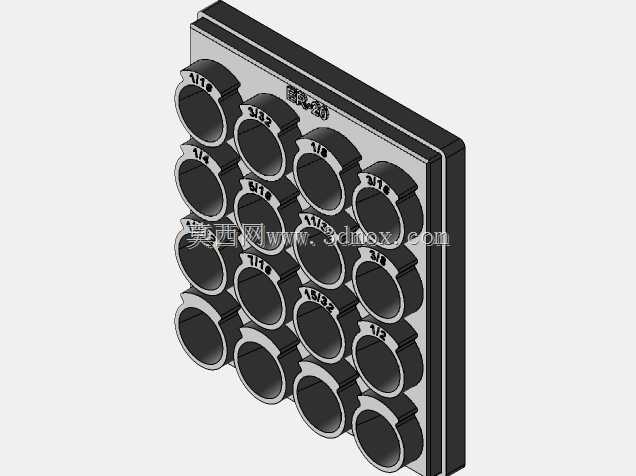

　　在数控加工车间的日常运维场景里，ER夹头作为铣削、钻削工序中夹持刀具的核心耗材，往往因为规格繁多、零散摆放出现磕碰损伤、规格混淆、取用耗时的问题，这套ER20夹头收纳结构正是针对机加工工位的刀具耗材管理痛点设计，适配加工中心、数控铣床、雕刻机等搭载ER20规格刀柄的设备工位使用。整套结构分为托盘本体与配套防护盖两部分，托盘采用阵列式排布的定位孔设计，单组托盘可容纳16支不同规格的ER20夹头，每个定位孔的内径与ER20夹头的夹持端外圆做间隙配合，单边预留0.02mm的装配余量，既可以保证夹头放入后不会因工位晃动、抽屉拉动出现窜动磕碰，也能让操作人员单手即可完成取放动作，无需额外的卡扣固定结构。定位孔旁做了下沉式的标识刻印区域，

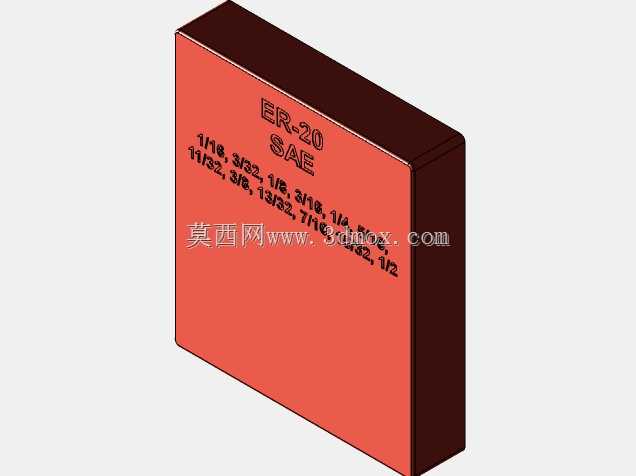

　　可直接标注对应夹头的夹持直径范围，比如1/8、3/16、1/4等常用英制规格，或是1mm到13mm区间的公制规格，避免操作人员拿错夹头导致的装夹失误。托盘的整体外形采用方正的直角结构，侧边做了2mm的倒角处理，既可以适配车间常用的工具抽屉分格尺寸，也能多个托盘并排叠放，充分利用工具柜的垂直储物空间。托盘底部做了1.5mm高度的支撑凸台，让定位孔底部与放置平面留出间隙，避免夹头装入后下端直接接触台面造成磨损，同时也能在托盘表面残留切削液时，让液体顺着凸台间隙流走，不会积在定位孔内造成夹头锈蚀。配套的防护盖采用与托盘外轮廓匹配的止口结构，盖合后与托盘侧边的贴合间隙控制在0.1mm以内，既可以阻挡车间内的切削液飞溅、

　　金属粉尘落入定位孔污染夹头的内锥面，也能在托盘整体搬运时避免夹头从孔内滑落。防护盖表面做了防滑的网格纹理，操作人员拿取盖子时不会因为手上沾有切削油出现打滑，盖体与托盘之间不需要额外的锁扣结构，依靠止口的配合摩擦力即可实现稳定盖合，日常开合的操作效率更高。从设计逻辑上看，这套结构没有采用复杂的曲面造型，全部采用规则的拉伸、切除特征完成建模，既适合采用3D打印的方式快速制作单件适配工位需求，也可以采用铝板铣削、工程塑料注塑的方式批量生产，加工工艺性良好。在安装边界上，托盘的整体厚度控制在35mm，盖合后的总高度为42mm，可放入绝大多数标准工具抽屉的内部高度空间，不需要对现有工具柜做额外改造。每个定位孔的深度设计为28mm，

　　刚好可以容纳ER20夹头的整体长度，夹头放入后上端面与托盘上表面齐平，不会出现突出部分导致盖子无法盖合的问题。在实际工位应用中，这套收纳结构可以放置在机床操作侧的工具台面上，操作人员更换刀具时可以快速找到对应规格的夹头，用完后及时归位，避免夹头随意放在机床工作台面上被切屑刮伤内锥面，影响后续的刀具夹持精度。同时统一的收纳方式也能让工位的工具管理更规范，减少夹头丢失、损坏的概率，降低耗材的损耗成本。针对加工场景中常见的切削液腐蚀问题，结构的壁厚做了均匀的2.5mm设计，不管是采用PETG、ABS等3D打印材料，还是采用铝合金、POM等机加工材料，都能保证足够的结构强度，长期使用不会出现定位孔变形、盖合错位的问题。托盘的边角位置做了R3的圆角过渡，没有尖锐的棱角，避免操作人员取放托盘时被划伤，符合车间工位器具的安全设计要求。
