小型无线电操控竞速小车结构设计

　　这款小型无线电操控小车的设计，核心面向桌面级3D打印制作场景，适配市面上主流的220220mm成型尺寸的FDM3D打印机，无需大尺寸打印设备即可完成全部车体结构件的制作，降低了个人爱好者与小型创客团队的制作门槛。从实际应用场景来看，该结构既可以作为RC模型爱好者的入门级拼装练手项目，也可作为高校机械创新实训课程的实操案例，帮助学习者理解小型移动载体的动力匹配、传动布局与外形流线设计逻辑，同时也能作为小型竞速赛事的DIY参赛载体，支持制作者根据自身需求调整配重与动力参数。

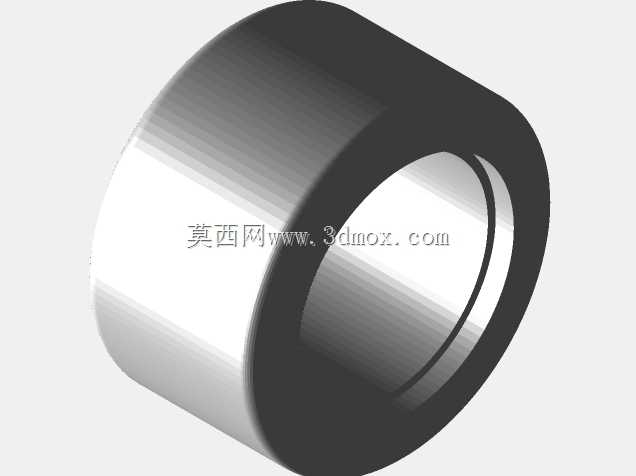

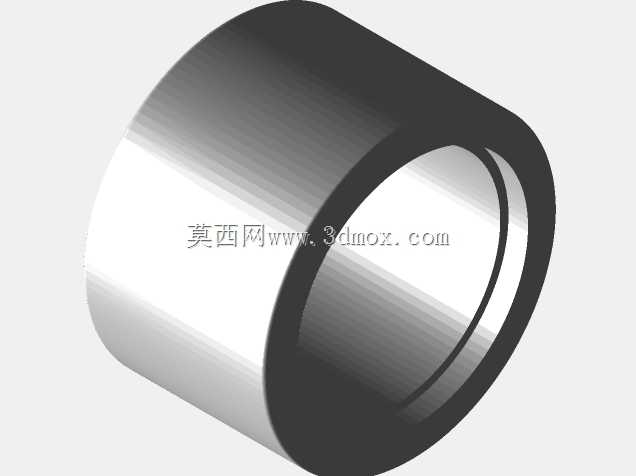

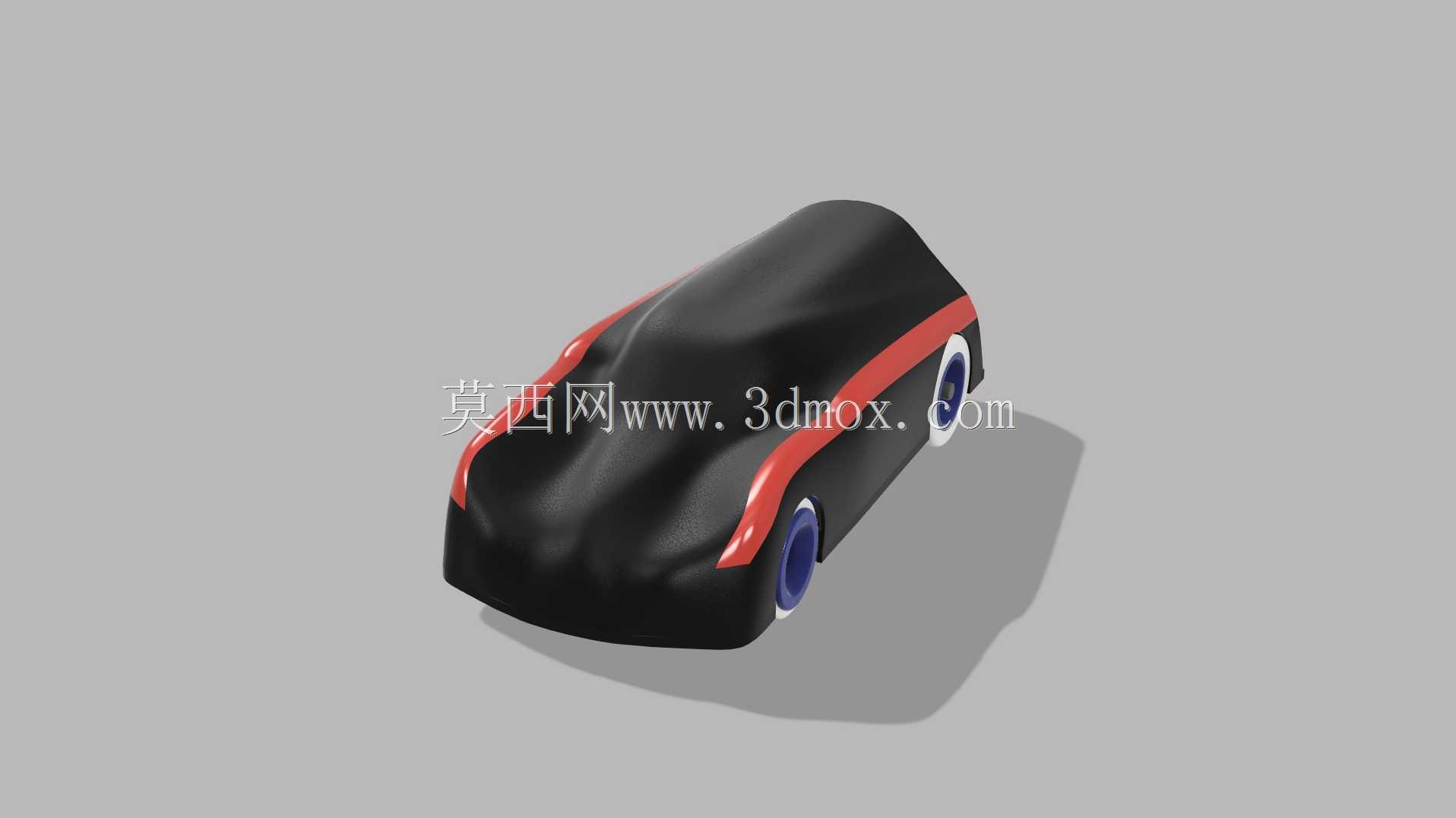

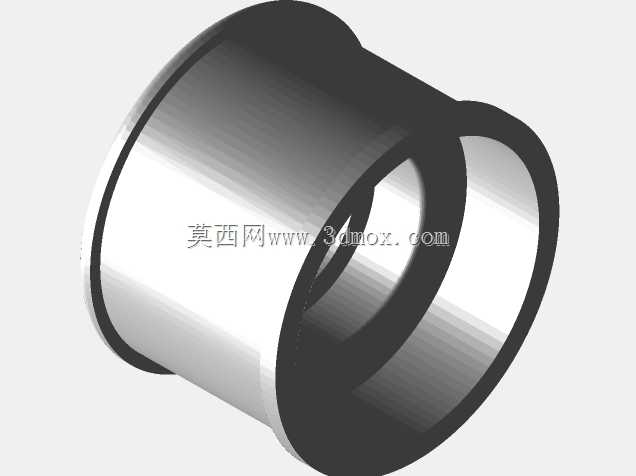

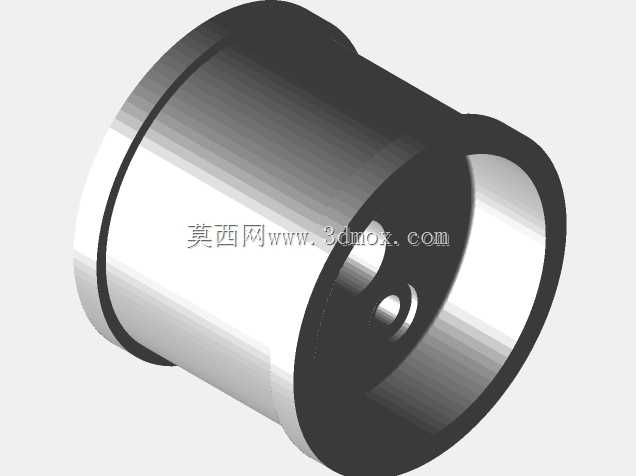

　　在功能特性层面，整车采用分体式结构设计，外壳为流线型封闭曲面，能够在高速行驶时降低空气阻力，减少行驶过程中的气流紊流对行驶稳定性的影响。动力系统采用双电机配置，其中转向机构选用9g规格伺服电机，该类电机体积小巧、扭矩输出足够满足小型车体的转向角度控制需求，转向响应速度快，能够精准控制前轮转向角度，适配小半径转向场景；驱动部分选用2306规格无刷电机，这类电机在小型航模与迷你RC领域应用广泛，功率密度高，转速区间宽，能够为小车提供充足的加速动力与最高时速储备，满足桌面竞速与小场地行驶的动力需求。行走系统的轴承选用16x5x5规格的标准滚动轴承，这类轴承属于通用标准件，采购成本低，互换性强，能够有效降低轮轴转动的摩擦阻力，提升传动效率，同时减少长期运转后的磨损量，延长行走机构的使用寿命。轮胎部分采用硅胶模具翻制的工艺，制作者可自行调配硅胶材料硬度，根据行驶场地的路面材质选择合适的轮胎抓地力参数，无论是光滑的桌面、瓷砖地面还是粗糙的水泥地面，都能通过调整轮胎配方获得足够的抓地性能，避免行驶过程中出现打滑、甩尾失控的问题。紧固件全部采用M2、M3规格的标准内六角螺丝，这类螺丝是DIY模型领域最常用的紧固件规格，配套的安装工具通用性强，拆装维护方便，无需特殊定制紧固件即可完成整车装配。

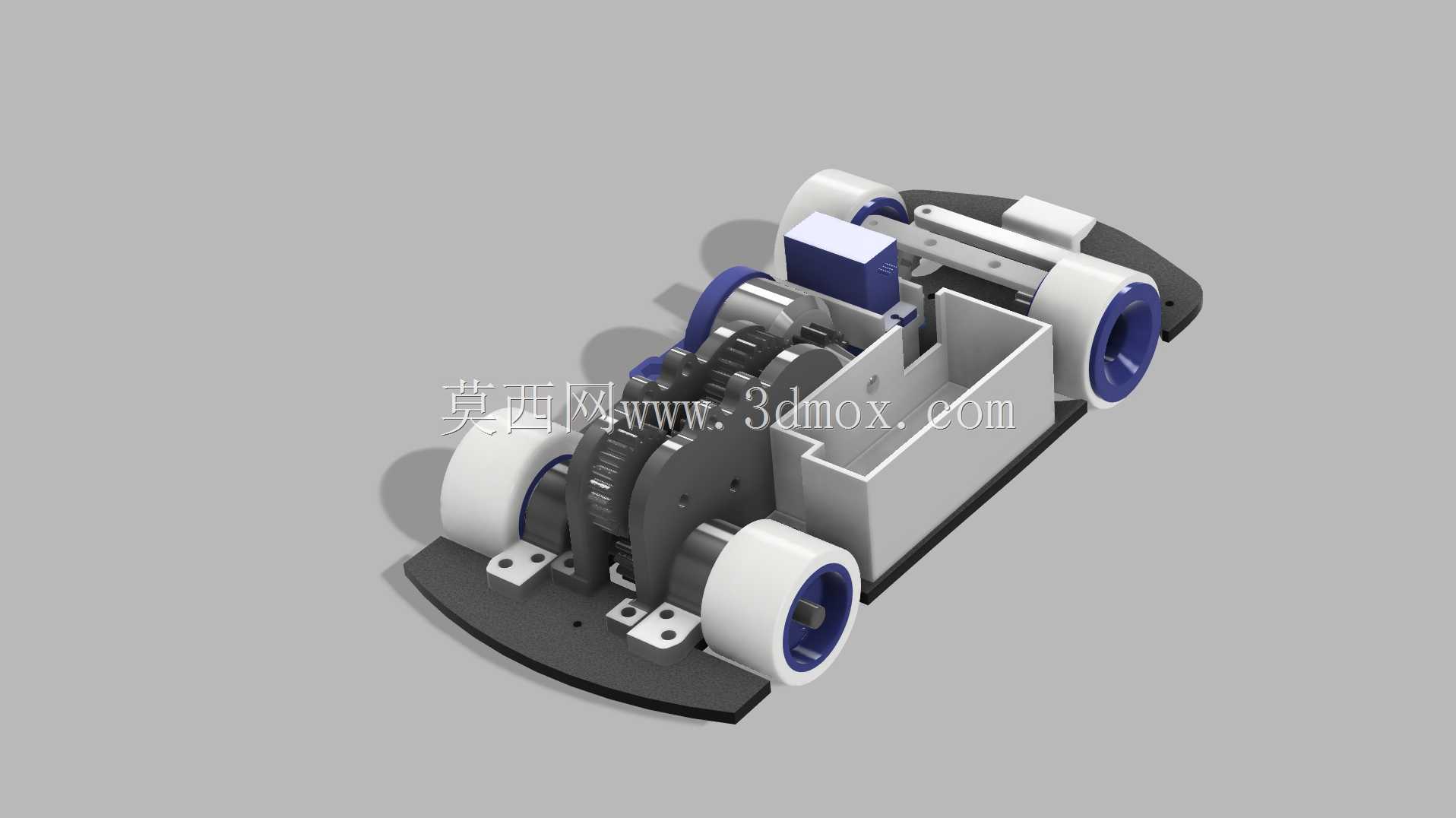

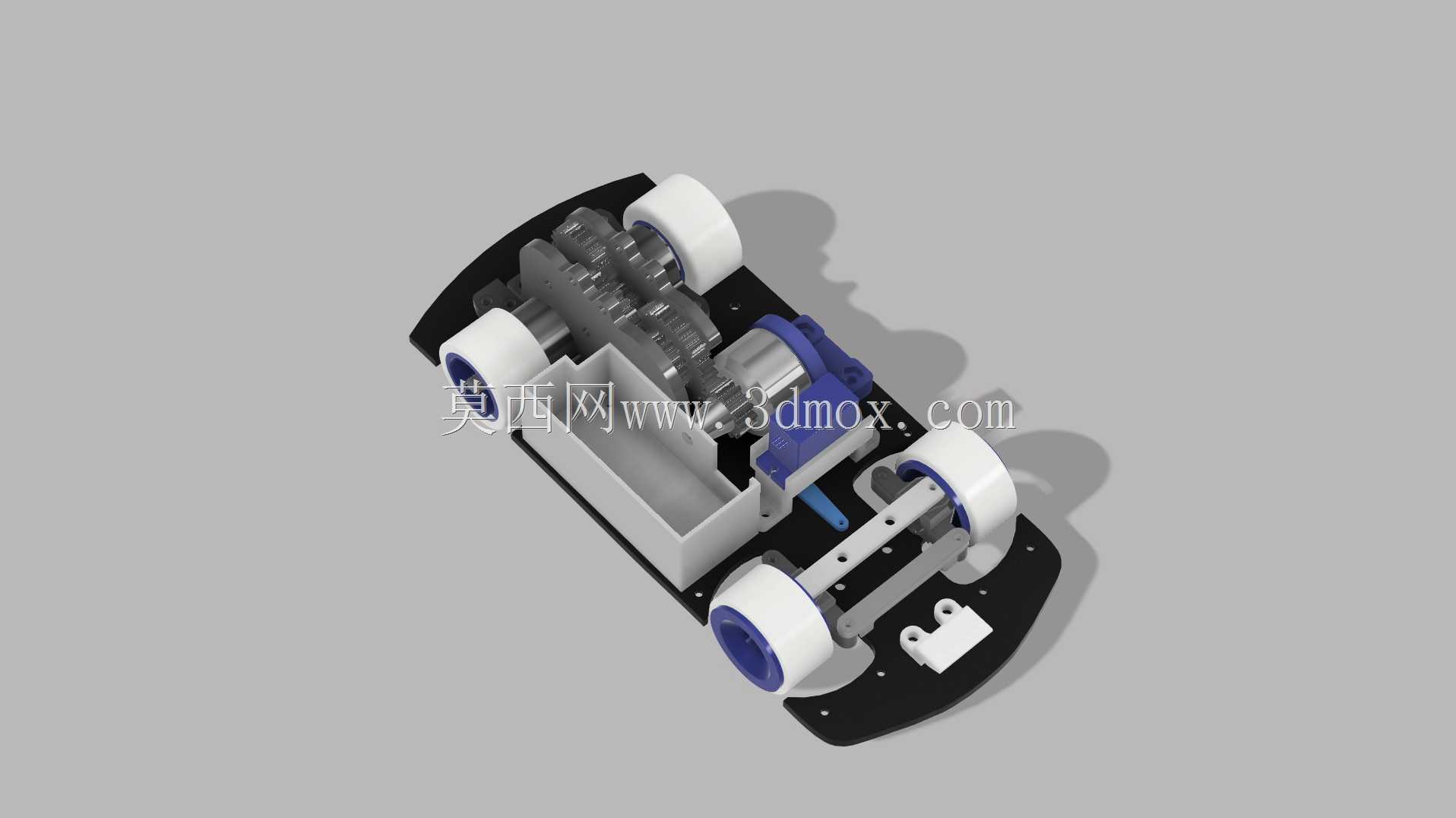

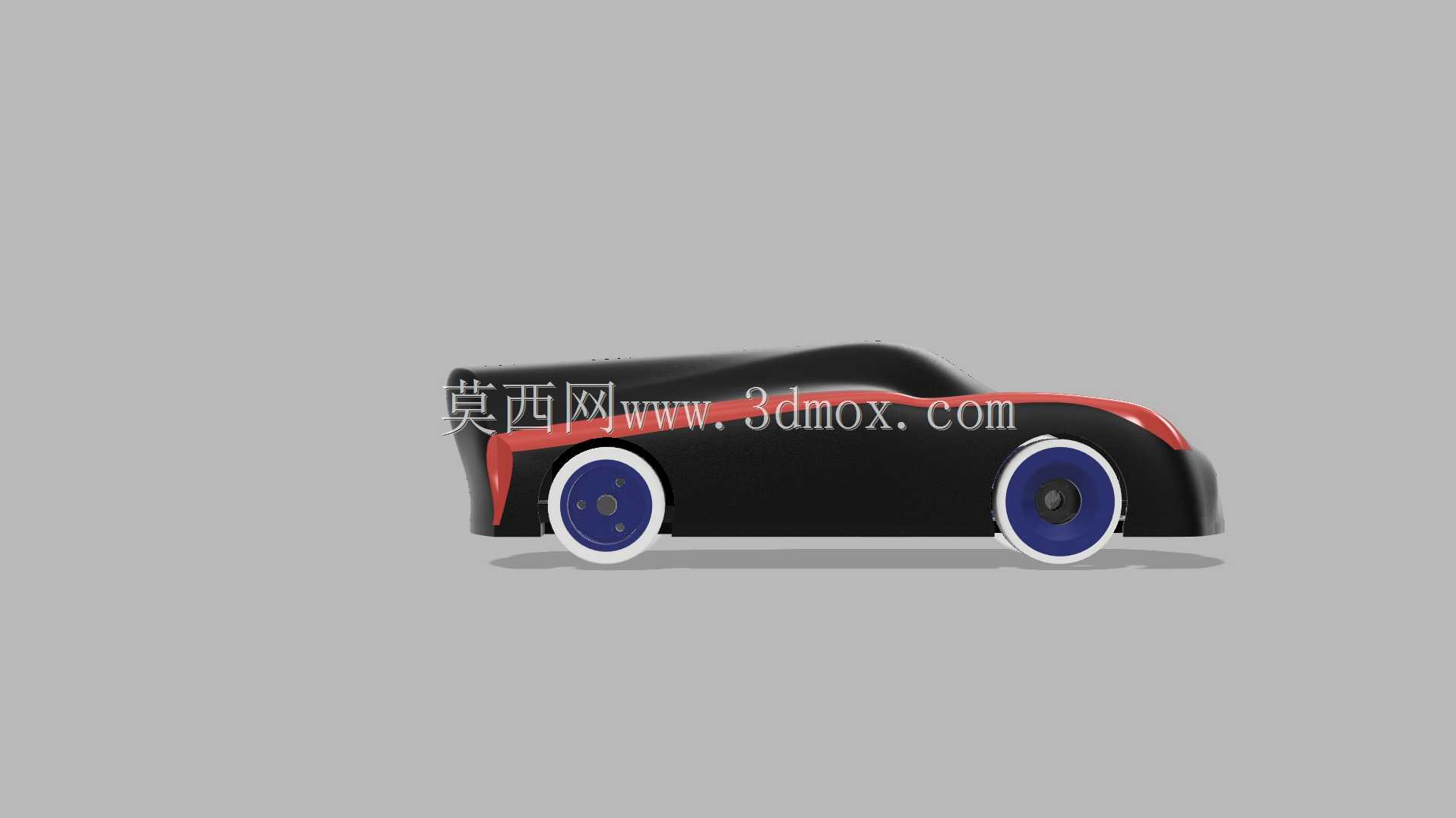

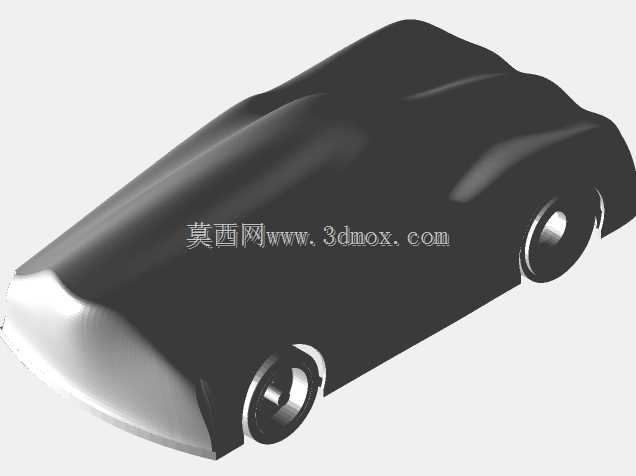

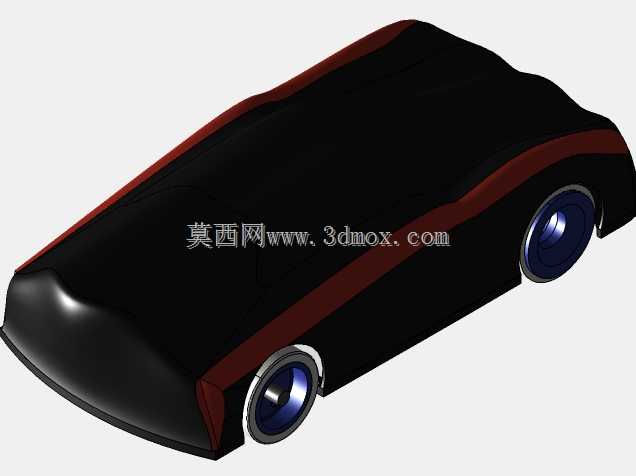

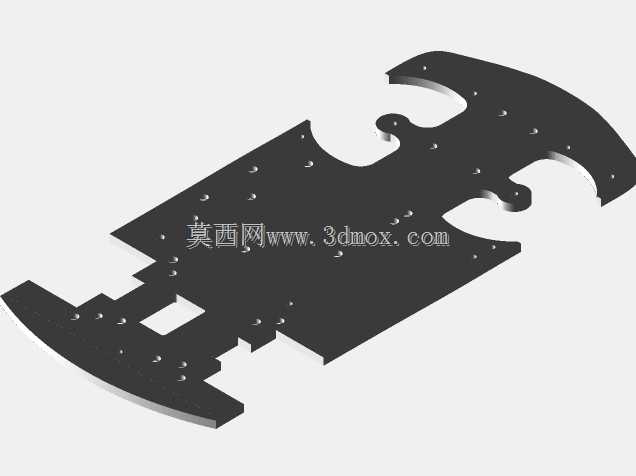

　　从设计思路来看，整车布局采用中置电机、电池前置的配重方案，将重量较大的驱动电机布置在车体中部，电池布置在前舱位置，能够让整车的重心落在前后轮轴的中心区域，同时降低重心高度，减少高速过弯时的侧倾幅度，提升行驶稳定性。外壳曲面采用顺滑的一体化流线设计，没有突兀的凸起结构，既能够降低风阻，也能减少3D打印过程中支撑材料的使用量，打印时可将外壳倒扣放置，仅在轮拱位置添加少量支撑即可完成打印，大幅降低打印后的后处理工作量，减少材料浪费。轮拱位置预留了足够的轮胎跳动间隙，即使在路面存在微小颠簸时，轮胎也不会与外壳发生剐蹭干涉，保证行驶过程的顺畅。车体底盘预留了标准的电子设备安装位，电调、接收机等电子元件可直接通过螺丝固定在底盘的预设孔位上，无需额外打孔修改，降低装配难度。

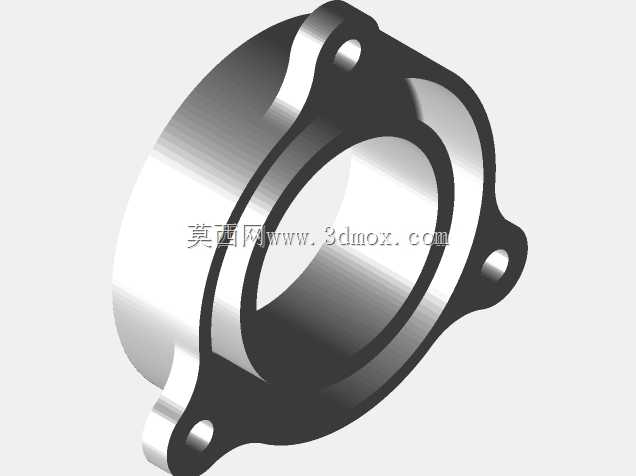

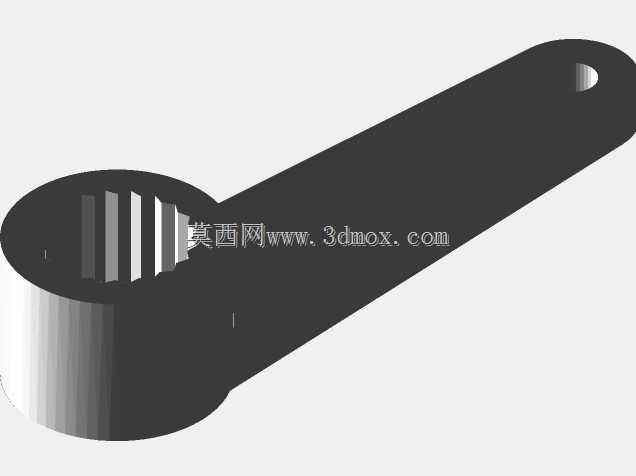

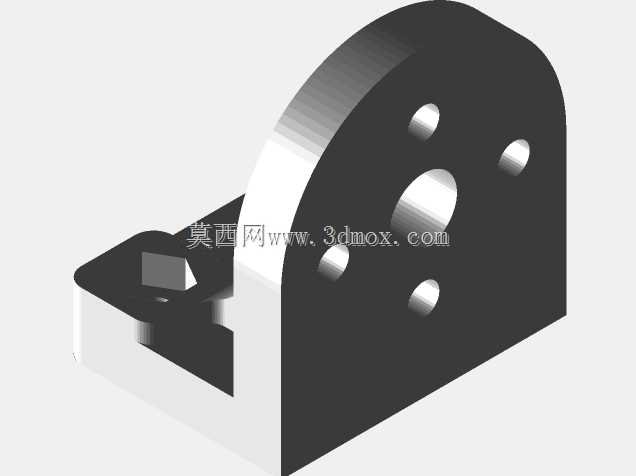

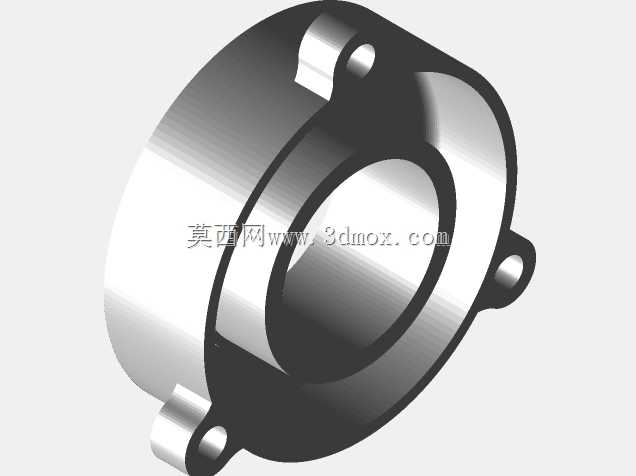

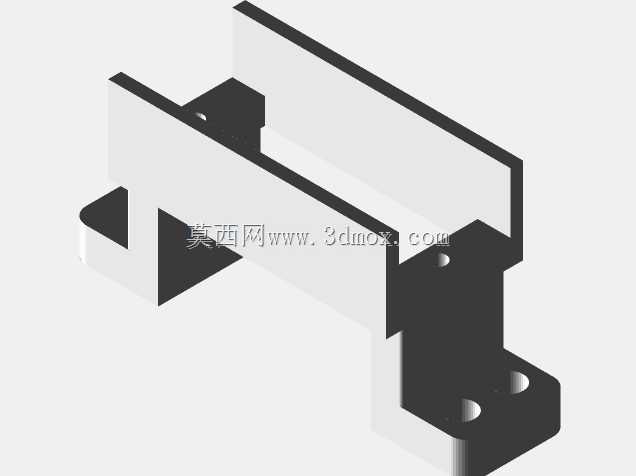

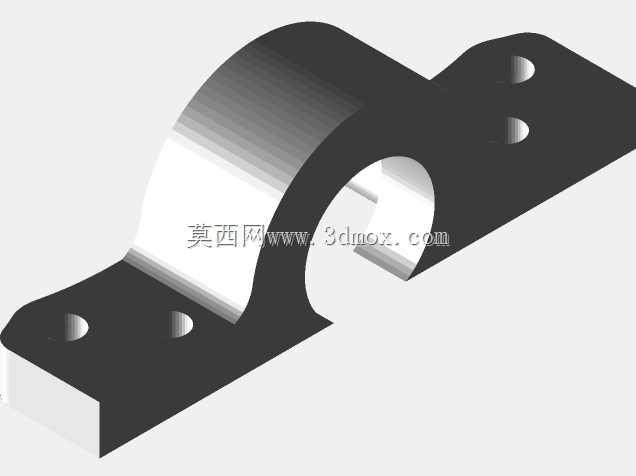

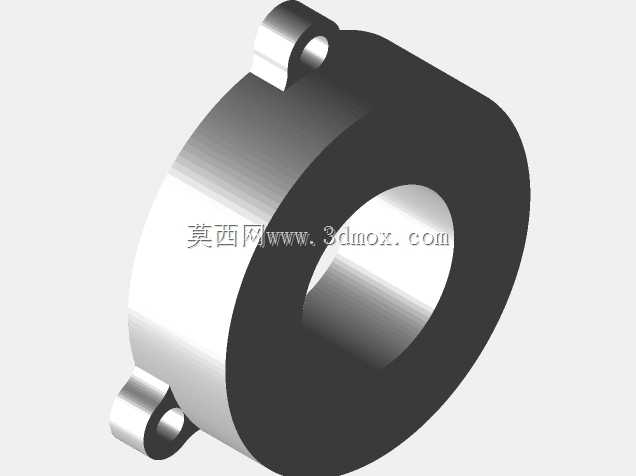

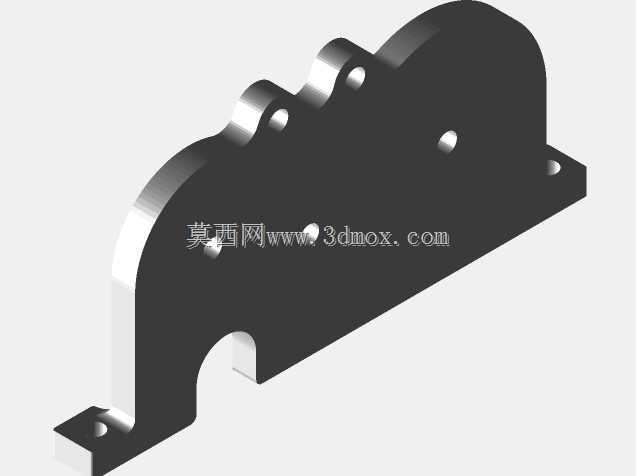

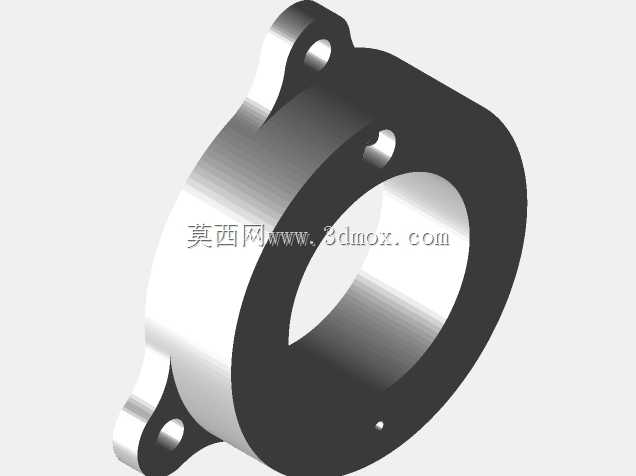

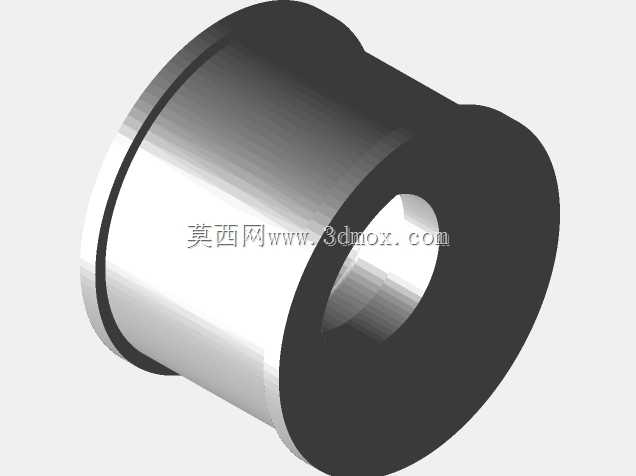

　　在外形尺寸与安装边界层面，整车所有结构件的最大外轮廓尺寸均控制在220mm以内，完全适配220220mm成型尺寸的3D打印机打印范围，无需拆分打印后拼接，保证了车体结构的整体强度。轮距与轴距的参数经过反复调校，既保证了小车的行驶灵活性，也避免了轴距过短导致的高速行驶发飘问题。轴承安装位采用过盈配合设计，安装时仅需将轴承压入预设的安装槽即可，无需额外添加胶水固定，拆卸维护时可直接通过顶出孔将轴承取出，方便更换磨损的轴承。伺服电机的安装位预留了调节间隙，安装时可调整伺服电机的固定位置，保证转向拉杆的行程处于最优区间，避免转向角度不足或者转向过度打死的问题。无刷电机的安装座采用快拆设计，可根据制作者的需求更换不同KV值的2306规格电机，适配不同的供电电压与极速需求，无需修改底盘结构即可完成动力升级。
