电脑机箱后置ATX开关带双LED指示灯组件

项目分类:通用机械零部件 发布时间:2024-04-08 ID:745579
  • 电脑机箱后置ATX开关带双LED指示灯组件
  • 电脑机箱后置ATX开关带双LED指示灯组件

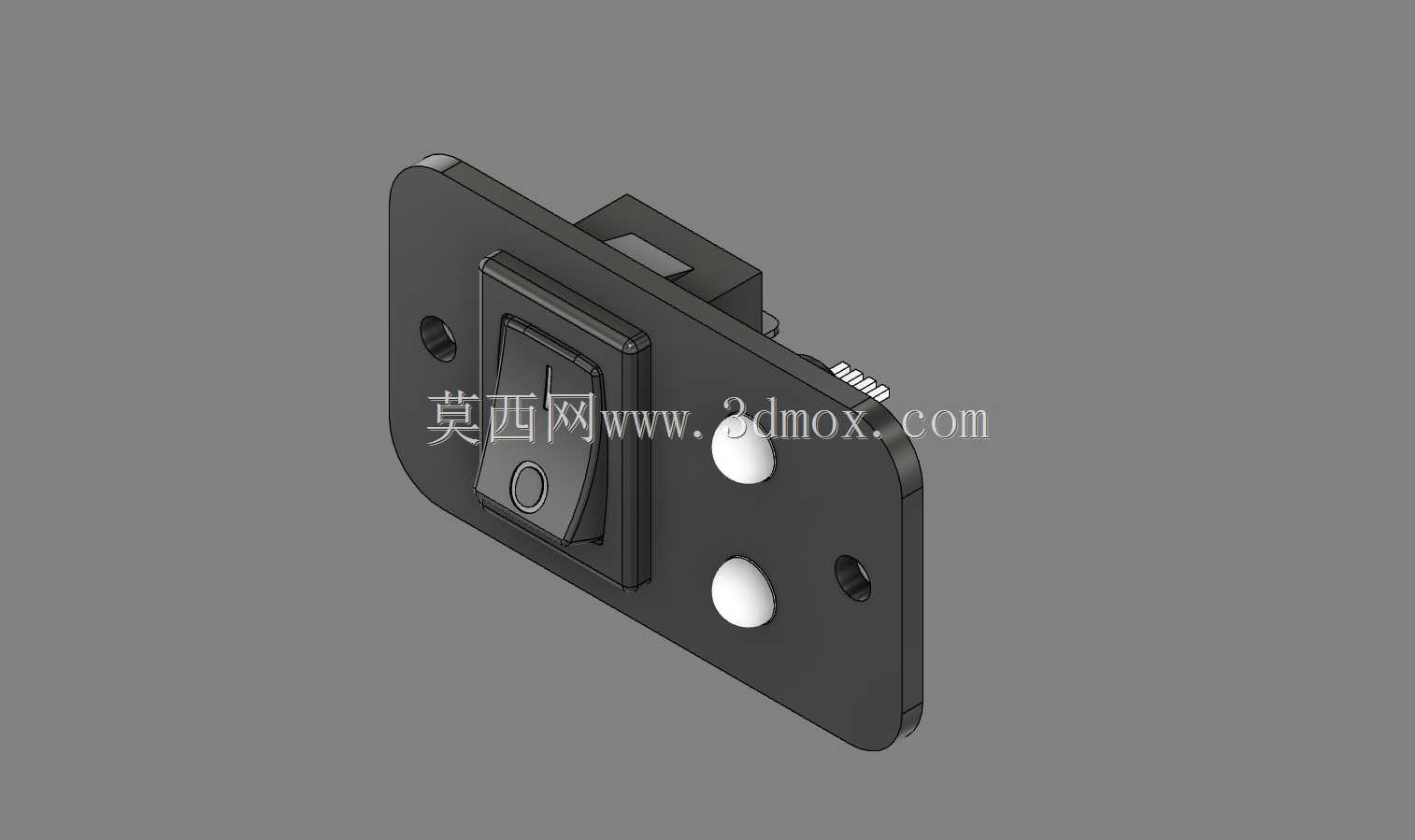

  在台式计算机机箱的后部扩展位布局中,这类集成式开关与LED组件是兼顾操作便利性与状态可视化的常用配套结构,很多DIY装机、工业控制计算机改造场景里,都会用到这类后置布置的开关组件,避免需要伸手到机箱正面操作的不便,尤其是机柜内嵌安装的工控主机,后部走线区域预留操作位的情况下,这类组件的实用性会更加突出。从结构设计来看,整个组件采用一体化安装面板作为承载基体,面板上预留了两个沉头安装孔,孔位间距匹配标准机箱后置扩展挡板的通用安装尺寸,安装时可以直接通过螺丝固定在机箱的PCI挡板位或者专用后置开孔位,不需要额外对机箱钣金进行二次打孔加工,适配性覆盖绝大多数标准ATX、MATX结构的机箱安装边界。面板上的核心操作部件是翘板式船型开关,

  开关的拨动手柄做了防滑纹理处理,拨动手感带有清晰的档位顿挫感,开关的触点额定参数匹配ATX电源的触发信号通断需求,不会因为长期通断弱信号出现触点氧化接触不良的问题,开关周边做了凸起的防护边框,避免安装或者走线过程中外力磕碰导致开关拨杆断裂。和开关并排布置的两个圆形LED指示灯,分别对应电源通电状态与硬盘工作状态,灯珠的导光柱做了磨砂漫反射处理,点亮时光线柔和不刺眼,不会出现局部亮斑的问题,导光柱和面板之间采用卡接结构固定,不需要额外打胶固定,装配效率更高,后期如果需要更换不同发光颜色的灯珠,只需要从面板背面顶出导光柱就可以完成操作,维护便捷性较好。整个组件的背面是开关引脚与LED焊盘,预留了标准间距的插针位置,

  可以直接和机箱内部的杜邦线对接,接线时不会出现引脚过密导致的相邻引脚短路问题,插针的长度刚好匹配常规接插件的插接深度,插好后线材不会因为机箱内部的气流振动出现松脱。从设计思路上,这个组件没有做多余的异形结构,所有的棱角都做了R0.5的圆角处理,避免安装时划伤操作人员的手部,面板的厚度控制在1.5mm,和常规机箱挡板的厚度保持一致,安装后和机箱后壁的贴合度平整,不会出现凸起或者凹陷的缝隙,减少灰尘从安装缝隙进入机箱内部的概率。在实际使用场景中,除了常规台式电脑机箱使用,这类组件也可以适配在小型服务器、自制电子设备外壳、3D打印机控制箱等需要外置电源开关与状态指示的设备上,

  安装孔位的通用性让它不需要修改结构就可以直接适配很多标准开孔的设备面板。开关的操作行程设计在3mm左右,拨动力度控制在1.2N,既不会因为力度太轻导致误触碰触发开关,也不会因为力度太大导致操作时需要用力按压造成面板变形。两个LED的限流电阻直接焊接在组件背面的PCB上,不需要外接额外的限流元件,接线时只需要对应连接5V与12V的信号电压就可以正常点亮,避免用户自行加装电阻导致的阻值不匹配烧坏灯珠的问题。组件的整体外轮廓尺寸控制在标准单槽PCI挡板的尺寸范围内,宽度不超过120mm,高度不超过20mm,安装时不会和相邻槽位的扩展卡产生空间干涉,就算是紧凑结构的小机箱,也能预留出足够的走线空间,背面的元件最高凸起高度不超过15mm,不会和机箱内部的主板散热片、走线槽产生位置冲突。在结构建模的过程中,所有的配合间隙都按照注塑件的常规公差预留,开关和面板的安装槽间隙控制在0.2mm,导光柱和安装孔的间隙控制在0.1mm,既可以保证装配时的顺畅度,也不会因为间隙过大出现晃动异响的问题,安装孔的沉头深度刚好匹配M3沉头螺丝的头部尺寸,螺丝锁紧后头部和面板表面齐平,不会出现凸起刮擦线材的问题。
