模块化可拼接电线管20x34布线固定结构

　　在设备内部布线、桌面理线、小型电控柜走线等场景中，零散线缆的规整固定一直是结构设计里容易被忽略但直接影响后期维护效率的环节，传统的扎带固定、胶粘理线夹存在调整难度大、适配长度不灵活、拆卸后残留胶痕等问题，这款可拼接的模块化电线管固定结构，正是针对这类小空间布线痛点做的定向设计。从实际使用场景来看，这类结构既可以用在3D打印定制的小型设备外壳内部，给电源线、信号线做分层隔离防护，避免线缆与设备内部运动部件发生剐蹭破损，也可以用在桌面工位的走线整理场景，把键盘线、显示器电源线、充电线等零散线材统一收纳在管槽内，保持桌面整洁的同时，也能减少线材被外力拉扯导致接口松脱的概率。

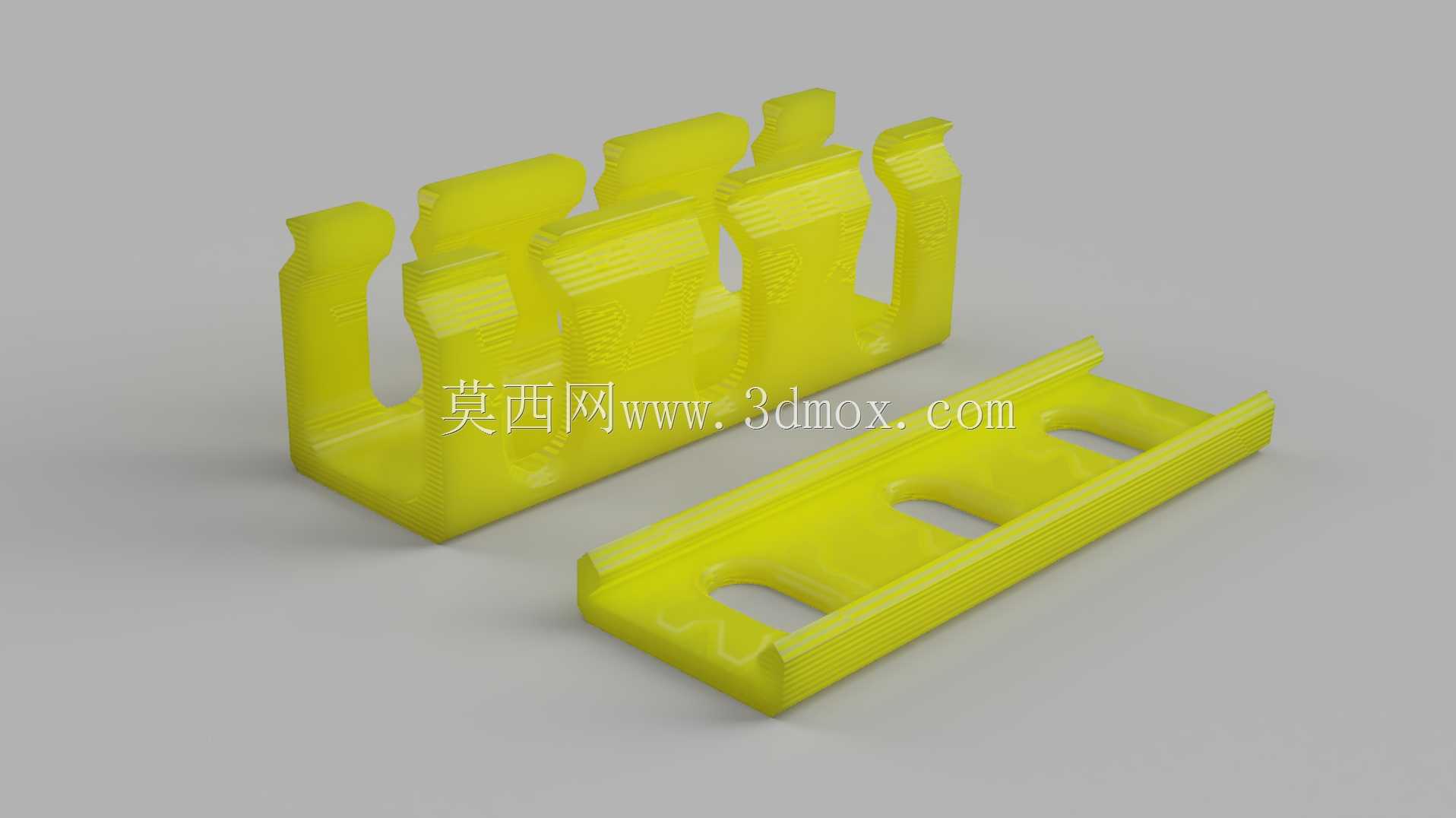

　　这款结构采用上下分体式的卡合设计，下半部分为带安装定位槽的底座，上半部分为带多组卡位的管身压盖，两者通过侧边的卡扣结构实现免螺丝快速装配，不需要额外的紧固件就能完成组合，后期需要增减线缆或者调整走线位置时，只需要掰开卡扣就能打开管槽，操作门槛很低。设计上最核心的特点是长度可自定义调整，单段标准管节的适配宽度为34mm、槽内净空高度20mm，刚好可以容纳3-5根常规粗细的电源线或者信号线，用户可以根据实际的走线长度需求，在阵列排布的基础上增减管段数量，只需要把新增的管段卡入相邻段的拼接卡槽内，就能快速组合出符合安装边界长度要求的整体线槽，不需要重新建模调整整体尺寸，对于非专业建模人员也很友好。

　　从安装边界来看，底座部分预留了两个沉头安装孔，可以用M3的自攻螺丝或者双面胶把底座固定在平面安装面上，安装时需要预留的总宽度不超过40mm，总高度不超过25mm，在狭窄的设备内部间隙里也能找到安装位置，不会和周边的结构件产生干涉。管身的两侧做了圆弧过渡的出线缺口，线缆可以从管段的任意一侧缺口引出，不需要在固定位置预留出线口，适配不同方向的走线需求，哪怕是中途需要新增分支线缆，也可以在对应位置的管段上掰开缺口引出，不需要破坏整体的线槽结构。

　　结构细节上，管槽内部做了0.2mm的余量设计，线缆在管槽内不会被过度挤压，避免长期压迫导致线缆外皮破损，拼接位置的卡扣做了15度的拔模斜度，3D打印时不需要添加支撑就能直接打印成型，打印完成后只需要简单去除毛边就能直接装配使用，拼接后的相邻管段之间没有明显的缝隙，不会出现线缆从拼接缝中漏出的问题。底座的底部做了0.3mm的网格防滑纹理，如果采用双面胶固定的方式，能够增加粘接面的摩擦力，避免长期使用后线槽出现移位脱落的情况。

　　在实际选型使用时，需要注意如果是用在设备内部靠近发热源的位置，需要选用耐高温的打印耗材，避免长期受热导致结构变形失去卡合能力，如果是用在户外或者潮湿环境，还可以在拼接缝隙处添加少量密封胶，提升线槽的防护能力，避免水汽进入管槽内部侵蚀线缆。这种模块化的设计思路也可以延伸到其他尺寸的线槽设计上，只需要调整槽内的净空尺寸和卡扣的配合参数，就能快速衍生出适配不同线径、不同安装空间的系列化理线结构，不需要从零开始做结构设计，能够大幅缩短定制理线结构的开发周期。
