水下推进用四叶螺旋桨结构设计

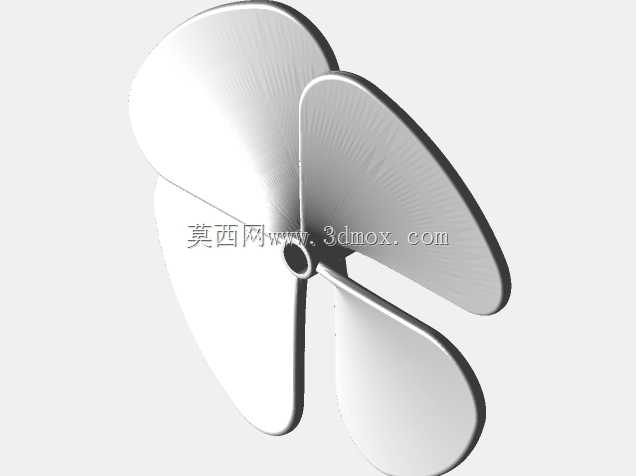

　　在水下航行器、小型潜航设备、民用无人潜器的推进系统选型中，螺旋桨作为直接将轴系旋转扭矩转化为轴向推进力的核心执行部件，其叶型设计、叶片分布、安装接口的匹配度直接决定整套推进系统的能效表现与运行稳定性。这款四叶结构的水下螺旋桨，在设计阶段优先平衡了低转速下的推力输出与运行静音需求，相比常规三叶螺旋桨，四叶布局能在相同轴功率下降低单片桨叶的负载，减少叶尖涡流带来的能量损耗，同时降低桨叶旋转过程中产生的脉动压力，适配对运行振动有严格要求的小型水下观测设备、水下作业机器人的使用场景。从结构设计逻辑来看，桨叶的翼型截面采用渐进式扭角设计，从根部到叶尖的安装角逐步递减，匹配不同半径位置的线速度差异，让桨叶各个径向位置的水流攻角保持在高效区间，

　　避免根部区域因线速度过低出现攻角失速，同时抑制叶尖区域因线速度过高产生的空化现象，延长桨叶在高速运转工况下的使用寿命。桨叶根部与中心轮毂采用一体化过渡结构，没有额外的拼接接缝，既减少了水流在根部区域的紊流扰动，也从结构上提升了桨叶与轮毂的连接强度，能承受频繁正反转切换带来的冲击载荷，适配水下设备需要频繁调整推进方向、动态切换航速的作业需求。中心安装孔采用带定位止口的通孔设计，安装时可直接与推进电机的输出轴配合，止口结构能保证螺旋桨与电机轴的同轴度，避免高速旋转时出现偏心振动，安装孔周边的轮毂端面做了平面度处理，可与轴端的锁紧压盖紧密贴合，防止运转过程中出现轴向窜动。从安装边界来看，轮毂的径向尺寸做了紧凑化设计，

　　不会占用过多的径向安装空间，适配小直径舱体的水下设备安装需求，桨叶的最大回转半径经过严格校核，安装后桨叶与设备外壳、导流罩之间留有足够的安全间隙，不会出现运转过程中剐蹭周边结构的问题。在实际应用场景中，这类四叶螺旋桨可适配小型ROV水下作业机器人、便携式水下探测设备、民用休闲潜航器的推进系统，也可作为小型水面无人艇的水下推进部件使用，在低速巡航工况下能提供稳定的推力输出，在需要短时加速的工况下，四叶结构的动力响应速度更快，不会出现三叶桨在突加负载时容易出现的推力迟滞问题。设计过程中针对桨叶的曲面弧度做了多轮流体仿真验证，调整了叶梢的小弧度过渡设计，减少叶梢区域的压力差，降低空化发生的概率，同时桨叶的前缘做了圆角钝化处理，

　　避免水中的细小杂物、纤维缠绕时直接切割桨叶前缘造成结构损伤。桨叶的厚度从根部到叶尖逐步减薄，在保证结构强度满足额定扭矩负载要求的前提下，尽可能降低桨叶自身的转动惯量，减少电机启动和变速时的惯性负载，提升推进系统的动态响应速度。轮毂的轴向长度经过优化，既保证了与电机输出轴的配合长度足够传递额定扭矩，又不会因为轴向尺寸过长增加不必要的水下航行阻力，轮毂的外表面做了流线型弧面过渡，引导水流顺畅流向桨叶工作面，减少轮毂自身带来的紊流损失。在安装适配性上，这款螺旋桨的中心安装孔可根据不同规格的电机输出轴做适配性调整，安装时只需保证轴与孔的配合公差满足传动要求，锁紧后即可投入使用，不需要额外做复杂的动平衡调校，因为四叶结构自身的对称性更好，加工完成后的初始动平衡精度更高，能减少后期现场安装的调校工作量。针对水下使用的特殊环境，桨叶的曲面设计尽可能减少了容易勾挂水中杂物的凹陷、缝隙结构，表面光滑过渡，在含有少量水草、浮游杂质的水域中使用时，不容易出现杂物缠绕桨叶导致卡滞的问题，降低水下作业过程中的故障概率。在推进效率表现上，这款四叶螺旋桨在常用的中低转速区间，推进效率比同直径的三叶桨有明显提升，同时运转过程中的振动和噪声更低，适合搭载声学探测设备的水下潜器使用，不会因为螺旋桨的振动噪声干扰探测设备的正常工作。
