集成625zz轴承的十字滑块联轴器结构

　　在小型自动化传动链路的布局中，两轴对中偏差的补偿一直是紧凑空间下的设计难点，尤其是桌面级精密设备、小型输送模组、3D打印运动机构这类安装空间局促、轴系加工定位精度受限的场景，传统刚性联轴器无法适配径向、角向的安装偏差，容易造成轴承受力过载、传动卡滞、运行噪音过大等问题，这类带集成轴承的十字滑块结构，正是针对这类小扭矩传动场景做的优化设计。

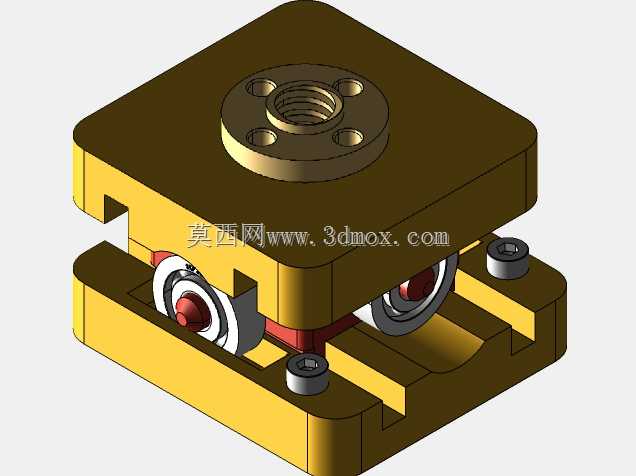

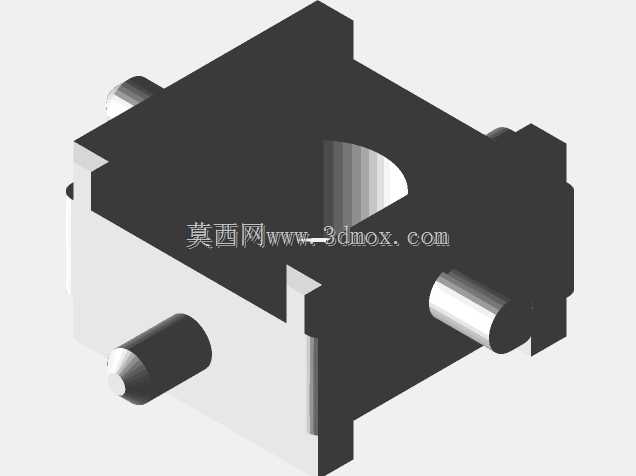

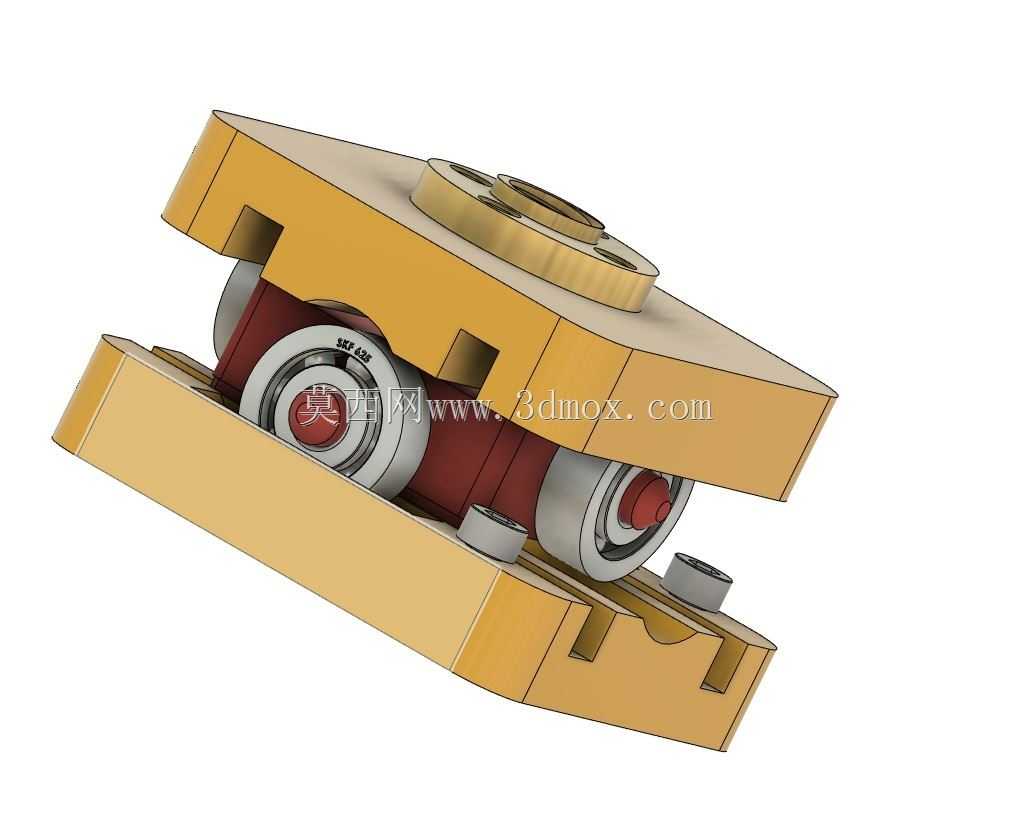

　　这套联轴器的核心结构采用经典Oldham十字滑块传动原理，中间的十字滑块盘两侧带互相垂直的凸榫，分别嵌入两端轴套的对应凹槽内，传动过程中滑块可在凹槽内做小幅滑动，以此补偿两轴之间的径向偏移，同时兼顾少量角向与轴向偏差的吸收。区别于常规无轴承的十字滑块联轴器，这套结构在两端的轴套位置集成了625zz微型深沟球轴承，轴承直接嵌入轴套的安装位内，轴系转动时轴承承担径向载荷，避免滑块与轴套之间的滑动摩擦直接作用在输出轴上，大幅降低传动过程中的摩擦阻力，也减少了滑块与槽位的磨损速率，长期运行下的传动精度保持性更好。

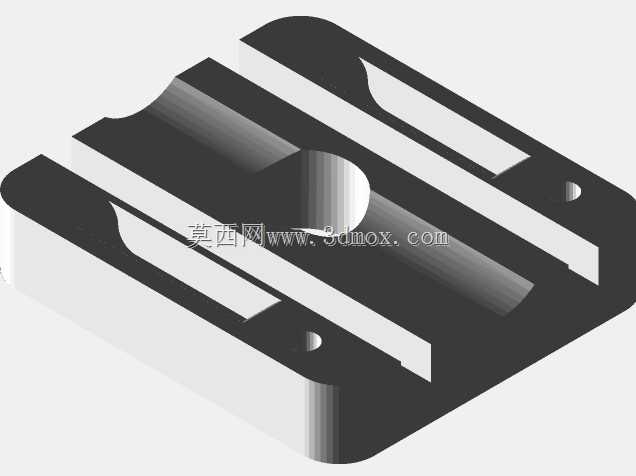

　　从结构设计细节来看，整套零件的配合面都做了适配小批量加工的公差匹配，滑块凸榫与凹槽的配合采用小间隙配合，既保证滑动补偿的顺畅度，又不会因为间隙过大造成传动回差；轴承与轴套的安装位采用基孔制过渡配合，压装后无需额外涂胶或打顶丝即可固定轴承外圈，轴承内圈与传动轴的配合公差适配常用的5mm直径输出轴，适配多数小型步进电机、直流减速电机的输出轴尺寸。整体结构没有需要后期打磨修配的干涉位置，零件拆分后可通过常规的铣削、3D打印工艺加工，装配时依次将轴承压入两端轴套，放入中间十字滑块后即可完成组装，无需额外的专用工装。

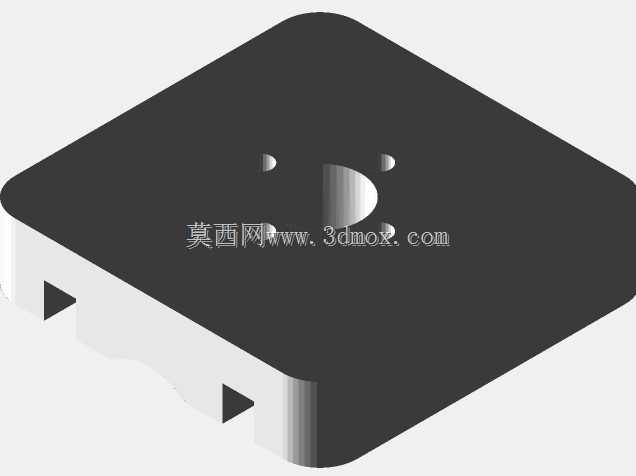

　　实际应用场景中，这类联轴器多用于扭矩不超过2N·m的小型传动系统，比如桌面型点胶机的送料轴传动、小型分拣输送带的驱动轴连接、精密检测设备的试样输送轴联动，也可用于小型雕刻机的进给轴传动，在两轴安装存在0.2-0.8mm径向偏差的工况下，依然可以保持平稳的扭矩传递，不会因为对中偏差造成电机轴受额外径向力，有效延长驱动端电机的轴承使用寿命。结构的外形轮廓做了切边处理，整体外轮廓为方形切角结构，相比圆形外轮廓的联轴器，在紧凑安装空间内更方便夹持调整，安装时可通过外轮廓的平面做定位基准，快速调整两轴的同轴度初始位置，降低现场安装的调试难度。

　　安装边界方面，整套联轴器的轴向总长度适配小型设备的轴伸间距，两端轴套的轴孔深度可覆盖常规电机轴的伸出行程，轴套侧面预留了顶丝安装位，锁紧顶丝后可实现轴与轴套的无相对滑动传动；中间滑块的滑动行程预留了足够的补偿余量，即使设备运行过程中因为机架受力产生轻微形变，导致两轴相对位置发生小幅偏移，滑块也可通过自身滑动补偿偏移量，不会出现传动卡死的问题。零件之间的摩擦面没有冗余的储油槽设计，因为集成轴承自带润滑脂密封，滑块与槽位的接触面积小，运行摩擦力低，无需额外涂抹润滑脂即可长期运行，避免了油污污染洁净生产场景的问题，适配电子装配、食品包装周边这类对洁净度有一定要求的设备场景。

　　从传动特性来看，这类十字滑块结构不存在弹性联轴器的橡胶老化问题，也没有膜片联轴器的疲劳断裂风险，适合长期连续运行的工况，传动过程中的扭转刚性高于弹性体联轴器，传动响应速度更快，在需要频繁正反转的小型传动场景下，不会因为弹性体形变造成传动滞后，位置控制的精度更有保障。集成的625zz轴承为双面铁封结构，可阻挡日常运行中的粉尘进入轴承滚道，在普通工业车间的环境下无需额外做防尘防护，维护成本极低，正常工况下可实现长期免维护运行。
