Knex拼装结构专用连接销轴构件

　　日常做科创教育教具开发、拼装类机械结构验证的时候，经常会碰到标准Knex套件里的连接销轴磨损、丢失的情况，尤其是带轴承配合位的这类连接构件，一旦损坏整套传动结构就会出现卡滞、间隙超差的问题，没法顺畅完成连杆传动、轮组支撑的动作。这个构件就是针对这类场景做的适配替换件，专门匹配标准Knex拼装体系的插接槽尺寸，不需要额外打磨修改就能直接装到现有套件里，替代原装磨损的销轴部件。

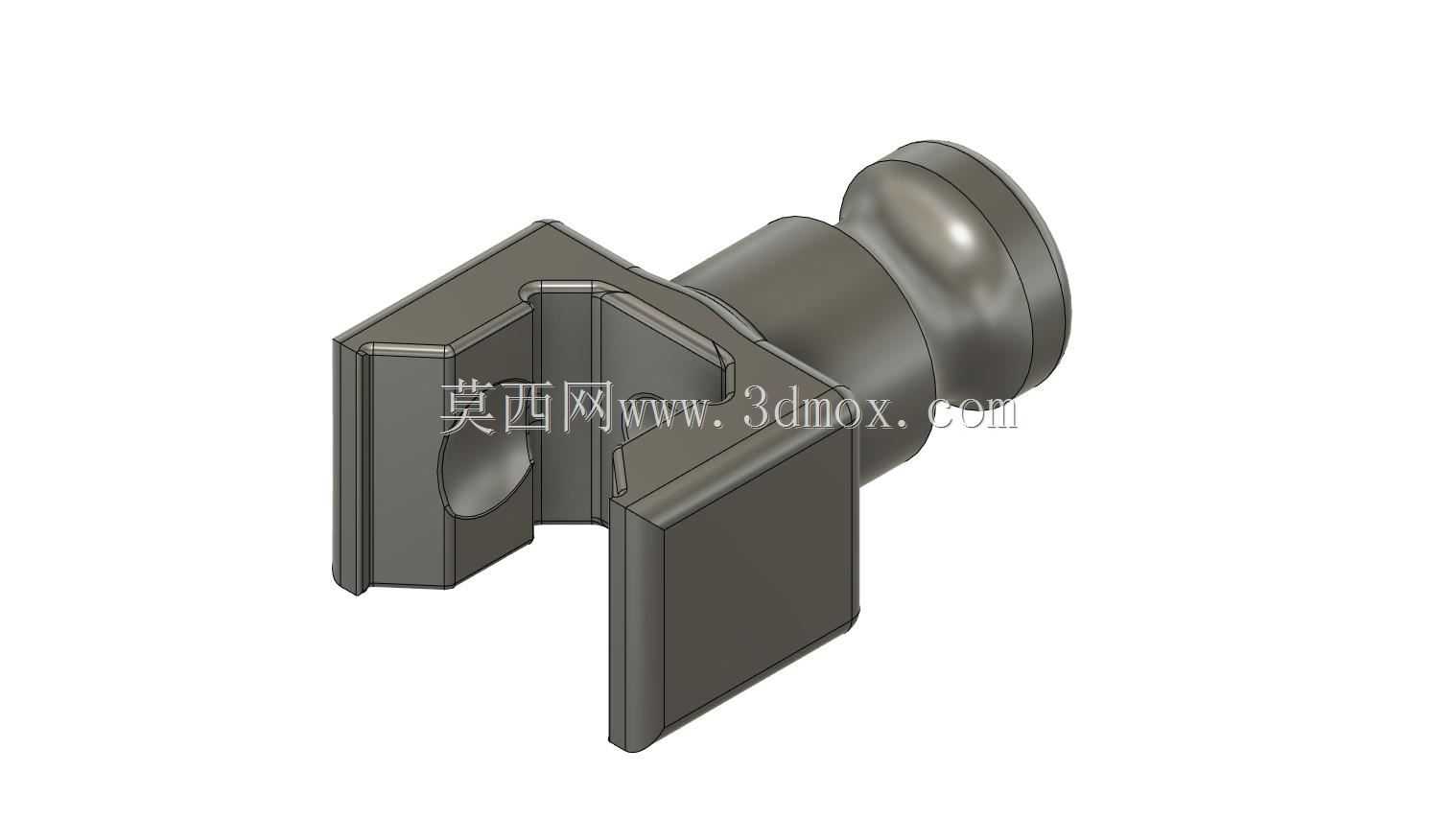

　　从结构功能来看，这个构件分成两个核心功能段，一端是带双侧卡槽的插接端，卡槽的宽度、深度完全匹配Knex标准杆件的壁厚，插接之后能限制杆件的径向窜动，不会出现拼装完成后杆件松脱晃荡的情况；卡槽内侧做了微小的脱模斜度，既方便3D打印之后的支撑去除，也能让杆件插接的时候有适度的过盈量，保证拼装后的结构刚性。另一端是带圆弧端头的销轴段，这个轴段的直径是按照标准微型滚动轴承的内孔配合公差设计的，和轴承内圈采用过渡配合，压装之后不会出现轴跟内圈相对滑动的跑圈问题，圆弧端头的设计一方面是压装轴承的时候能起到导向作用，避免硬敲把轴承端面磕伤，另一方面也能防止拼装或者使用过程中尖锐的轴端刮伤操作人员，尤其是面向青少年的科创教具场景，这个细节能大幅降低使用中的安全隐患。

　　设计的时候首先卡的就是安装边界尺寸，插接端的外轮廓尺寸严格对齐Knex标准连接件的安装空间，不会出现装到交叉杆组的时候和相邻杆件发生干涉的问题；销轴段的长度是按照常用的625zz这类微型轴承的宽度加杆件安装间隙算的，装完轴承之后刚好能留出0.1mm左右的轴向窜动间隙，既不会因为轴太长导致轮组或者连杆卡滞，也不会因为轴太短让轴承容易脱落。整个构件没有复杂的曲面或者内部流道，所有的棱角位置都做了R0.5的圆角过渡，一方面是减少3D打印过程中的应力集中，避免打印件从棱角位置开裂，另一方面也能减少拼装时候的锐角刮擦。

　　实际使用的时候，这个构件既可以作为轮组的支撑轴，搭配微型轴承做低阻力的转动副，用在小型拼装传送带、曲柄连杆机构的转动节点上，也可以作为两个正交杆件的连接固定件，靠卡槽的卡紧力实现杆件之间的刚性连接，搭建桁架类、框架类的拼装结构。和原装的注塑件比，这个结构做了局部的壁厚加强，卡槽根部的壁厚比原装件厚了0.8mm，频繁拆装也不容易出现根部断裂的问题，哪怕是用PLA材料打印，也能承受日常拼装调试的拆装力度，要是用PETG或者ABS材料打印，强度还能再上一个台阶，完全能满足科创教学、原型结构验证的使用需求。做建模的时候特意把配合面的公差留了0.2mm的打印补偿量，普通FDM打印机用0.2mm层厚打印，不需要二次打磨就能实现顺畅的插接和轴承压装，不需要做后续的机加工修正，哪怕是没有精加工条件的个人用户，也能直接打印使用。
