V型齿槽导向齿条直线传动构件

　　做非标设备改造的那几年，车间里的小型3D打印设备经常要做原位直切、钻孔的辅助工装，常规的光轴导轨加滑块的组合，一来安装空间占比大，二来小行程往复的间隙很难调到适配轻载加工的精度，反复试了几种导向方案后，最终敲定了这种带V型导向槽的齿轮齿条一体式结构。

　　从实际使用场景来看，这类构件主要适配小行程、轻负载的直线往复运动工位，除了桌面级3D打印机的改造扩展，小型台式钻孔机的工位滑台、教学实验台的直线进给单元、小型点胶设备的行走轴都能直接套用，不需要额外搭配独立的导向副和传动副，把两个功能集成在一根型材件上，能把安装空间压缩将近40%，对于桌面级加工设备来说，空间利用率的提升是很实在的。

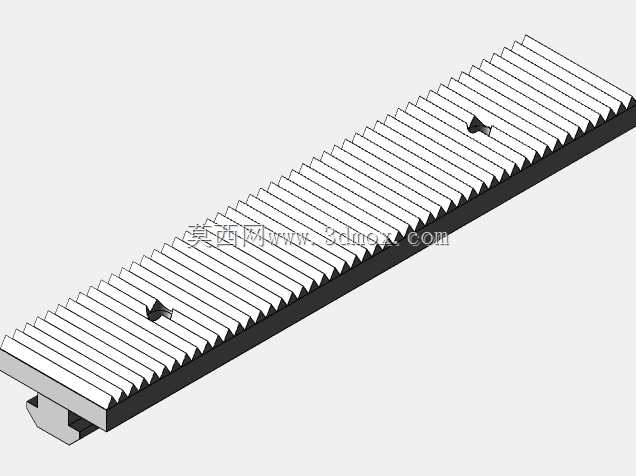

　　功能设计上，构件上半部分是标准的直齿齿条齿形，模数适配常规的小模数传动齿轮，和驱动齿轮啮合的时候能传递稳定的直线进给动力，齿形的公差控制在轻载传动的合理区间，不需要做高精度的磨齿处理，就能满足桌面设备的进给精度要求；底部的V型导向槽是整个构件的核心，和配套的V型滚轮配合的时候，既能承受垂直方向的加工负载，又能限制横向的窜动，相比方形导轨的配合，V型槽的容屑能力更强，车间里加工产生的塑料碎屑、铝屑不会卡在配合面里造成卡滞，日常维护只需要定期擦去表面积尘就能正常运行，不需要频繁加注润滑脂，很适合开放式的桌面加工环境。

　　设计思路上没有追求过高的精度冗余，毕竟面向的是轻载、低速的应用场景，齿条部分的齿距公差按照通用机械传动的中等精度选取，既能降低加工难度，用普通的线切割或者3D打印就能做出可用的样件，又能满足实际使用的精度要求；V型槽的角度选了90度的通用角度，配套的V型滚轮是市面上的标准件，不需要单独定制配套件，后期更换维护的成本很低；构件上预留的两个沉头安装孔，位置选在齿条受力的两个支撑点上，安装的时候直接用内六角螺丝把构件锁在设备的安装基准面上，不需要额外做压块或者固定板，沉头孔的深度刚好能让螺丝头完全埋入构件表面，不会和上方啮合的齿轮、行走的滑台产生干涉。

　　安装边界方面，构件的总长度可以根据实际行程需求裁切，基准安装面的平面度要求控制在每米0.1mm以内就足够，不需要像高精度直线导轨那样要求刮研级的安装基准；V型槽和滚轮的配合间隙可以通过滚轮的偏心安装轴调整，空载的时候调整到能顺畅滑动无卡滞，带负载的时候没有明显窜动就可以，不需要预压过紧增加运行阻力；和驱动齿轮啮合的时候，齿侧间隙保留0.1到0.2mm的间隙，避免加工误差造成的卡齿，同时也能补偿温度变化带来的尺寸变形。

　　实际装机测试的时候，把这个构件装在桌面3D打印机的Y轴扩展工位上，搭配小型的风冷主轴做塑料件的直切加工，连续运行三个小时，进给的重复定位精度能控制在0.1mm以内，完全满足桌面级加工的要求，而且因为是一体式结构，安装的时候只需要找正一次基准，不用分别调整导轨和齿条的平行度，装配时间比原来的分体式方案缩短了一半，后期使用中也不会出现导轨和齿条平行度偏移造成的磨损加剧问题。对于做小型非标设备、桌面加工工具改造的结构工程师来说，这种集成式的传动导向构件，能在有限的空间和成本范围内，解决轻载直线工位的传动和导向需求，不需要在复杂的标准件选型上耗费过多精力，只要根据实际负载和行程调整构件的长度和安装孔位置，就能快速适配不同的工位需求。
