适配3D打印的手动换挡操作旋钮结构

　　在各类手动操控的机械设备、改装载具、小型实验装置的人机交互端，换挡旋钮是操作人员直接接触的操作执行部件，其手感、安装可靠性、结构适配性直接影响操作的精准度与长期使用的耐用性。这款旋钮的设计首先围绕手动操作的人机触感展开，顶部采用大直径的圆盘式外缘设计，45mm的外径尺寸刚好适配成年人手掌指腹的施力范围，旋转操作时不需要刻意精准对位，手掌搭在旋钮顶面即可带动旋转，边缘做了顺滑的过渡曲面，没有尖锐棱角，长时间操作也不会产生硌手的不适感，下部的收腰结构刚好能让指节自然贴合，换挡时的档位反馈传递更直接，不会出现打滑脱手的情况。连接部位采用M12x1.25的标准细牙螺纹设计，这类细牙螺纹的自锁性优于普通粗牙螺纹，

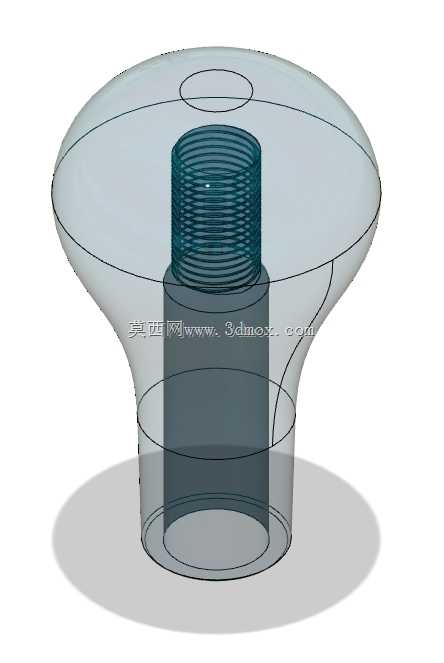

　　安装后不会因为设备运行的振动出现松脱，螺纹段的长度经过匹配计算，能够适配多数换挡操纵杆的端部连接深度，不需要额外加工垫片调整安装间隙，拧紧后旋钮底面与操纵杆基座的贴合面完全贴合，不会出现偏斜晃动的问题。考虑到3D打印工艺的成型特性，设计时特意将所有实体面做了0.1mm的偏移补偿，抵消FDM打印过程中材料挤出膨胀带来的尺寸误差，打印完成后不需要额外打磨内螺纹就能顺畅拧入对应规格的螺杆，曲面部分的壁厚保持均匀，避免打印过程中因为壁厚差过大出现翘曲变形，透明线框展示的内部结构也能看到，中间的连接柱与外部的操作盘面之间做了平滑的过渡加强，没有应力集中的直角结构，即使是用PLA这类常规3D打印材料制作，也能承受日常换挡操作的扭转力，

　　不会出现根部断裂的问题。从实际应用场景来看，这款旋钮既可以用在小型自制设备的档位切换部位，也能作为改装车辆、模拟驾驶设备的换挡操作件，安装时不需要额外定制连接座，只要操纵杆端部是对应规格的外螺纹，直接拧紧即可使用，外形的曲面弧度经过多次调整，旋转时的阻尼感传递均匀，操作人员不需要低头查看，仅凭手部触感就能判断旋钮的旋转角度，在需要盲操作的场景下也能准确切换档位。不同于市面上常见的塑料注塑旋钮，这款结构的设计完全面向小批量定制、3D打印自制的需求，没有复杂的倒扣结构，打印时不需要添加支撑材料，去掉底座后就能直接使用，外轮廓的曲面曲率连续，打印完成后表面经过简单打磨就能获得顺滑的触感，内部的中空结构既减轻了整体重量，

　　也减少了打印材料的消耗，同时不会降低整体的结构强度，日常操作施加的扭转力完全在结构的承受范围内。在安装边界的考量上，旋钮下部的柱体直径小于顶部盘面直径，安装后不会与周围的操纵面板产生干涉，即使面板上的安装孔开孔尺寸略有误差，顶部的大直径盘面也能完全覆盖安装缝隙，不需要额外加装装饰盖，整体外观简洁流畅，没有多余的装饰结构，完全围绕操作功能做结构设计，螺纹连接的方式也方便后期拆卸更换，如果出现磨损可以直接打印新的旋钮替换，不需要更换整个操纵机构，维护成本极低。
