内燃机活塞头结构三维设计

　　活塞头作为内燃机往复运动机构的核心承压部件，直接参与燃烧室的能量转换过程，其结构设计合理性直接决定动力输出效率、密封可靠性与整机运行寿命。在实际工程应用中，活塞头长期处于高温高压的交变载荷工况下，顶部直接承接燃料燃烧产生的爆发压力，通过活塞销将作用力传递给连杆，最终驱动曲轴旋转完成动力输出，广泛适配于小排量通用汽油机、摩托车发动机、小型通用动力机组等设备的动力端结构。

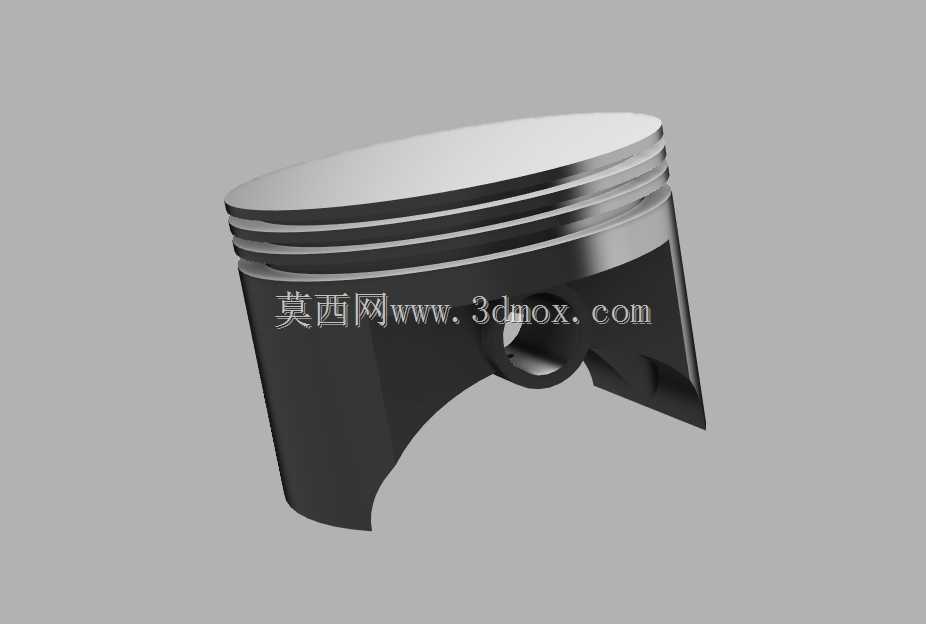

　　从结构功能设计层面来看，该活塞头顶部采用平顶式结构设计，这种结构的优势在于加工工艺性好，顶部受热面积相对均匀，能够在压缩行程终点形成规整的燃烧室几何形态，配合缸盖的燃烧室结构可组织合理的气流运动，促进油气混合充分燃烧。头部环带区域设计有三道环槽结构，从上至下分别适配两道气环与一道油环，气环的核心作用是密封燃烧室与曲轴箱之间的间隙，防止高温高压燃气窜入曲轴箱造成机油变质、压力损失，油环则负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳、排放超标等问题，环槽的加工精度直接影响活塞环的贴合度与密封效果，设计时预留了合理的侧隙与背隙，保证活塞环在热胀状态下仍能正常活动不卡滞。

　　活塞头的裙部采用变椭圆中凸型线设计，这一设计思路是为了适配活塞工作时的热变形与受力变形特性：活塞工作时头部温度高于裙部，沿活塞销方向的金属堆积更多，热膨胀量更大，同时在侧压力作用下裙部会产生机械变形，变椭圆裙部可在热态工况下趋近正圆，保证裙部与缸壁的均匀贴合，避免局部接触应力过大造成拉缸故障。裙部下端开设的活塞销孔采用同轴度高精度设计，销孔内部预留了卡环槽位，用于安装活塞销卡环限制活塞销的轴向窜动，防止销子窜出刮伤缸壁；销孔与活塞销采用间隙配合，配合间隙经过精确计算，既保证冷启动时不会因间隙过大产生敲击异响，也能在热态工作时不因间隙过小造成销孔抱死。

　　在安装边界与尺寸适配方面，该活塞头的环岸高度、环槽深度、裙部长度、销孔直径与中心高度均按照通用小排量内燃机的缸径参数匹配设计，顶部到活塞销中心的压缩高度严格对应发动机的压缩比要求，安装时需注意活塞的安装方向标记，通常裙部的缺口或顶部的标记需朝向进气侧或排气侧，避免气环开口位置对齐造成漏气。设计过程中充分考虑了轻量化需求，在保证结构强度的前提下对裙部非受力区域进行了挖空减重处理，降低活塞往复运动的惯性力，减少曲轴连杆机构的动载荷，提升发动机高转速工况下的运行稳定性。同时活塞头的壁厚设计遵循不等厚原则，顶部壁厚稍大以承受爆发压力，裙部壁厚相对较薄减少热容量，加快工作温度的平衡速度，避免冷热交变产生过大的热应力造成活塞开裂。

　　在实际选型匹配过程中，该活塞头可直接对应同缸径的通用内燃机缸体组件，配合对应的活塞环、活塞销、连杆组件即可完成动力端的装配，其结构设计规避了传统活塞头容易出现的环槽磨损、裙部拉伤、销孔松旷等常见失效形式，环槽区域可根据使用需求进行表面强化处理提升耐磨性能，顶部可根据燃烧室设计需求调整凹坑或凸台结构，适配不同的燃油喷射方式与点火形式，满足不同功率段通用动力设备的使用需求。
