可3D打印covid-9面部防护面罩支架结构

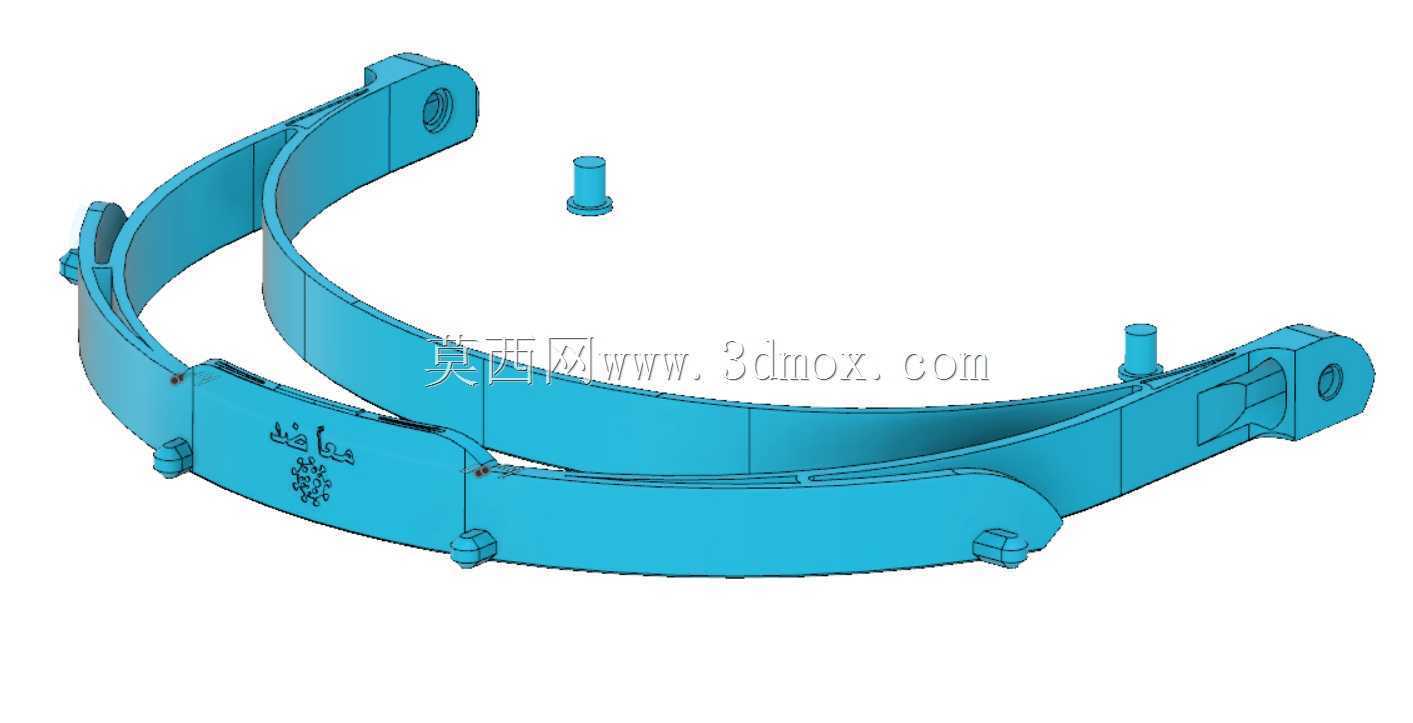

　　在公共卫生应急防护场景中，面部防护装备的快速供给一直是一线防疫工作的核心需求之一，这款可直接通过熔融沉积成型3D打印机制作的面罩支架，正是针对应急场景下快速量产、就地适配的需求开发的结构件。不同于常规一体注塑成型的面罩产品，该结构采用分体拼接式设计，主体为环绕式弧形支架，搭配独立的定位销柱完成各段结构的锁合固定，无需额外粘接剂或金属紧固件，打印完成后仅需手动插接即可完成组装，大幅降低了后处理工序的耗时，也让没有专业装配经验的人员能够快速完成成品搭建。

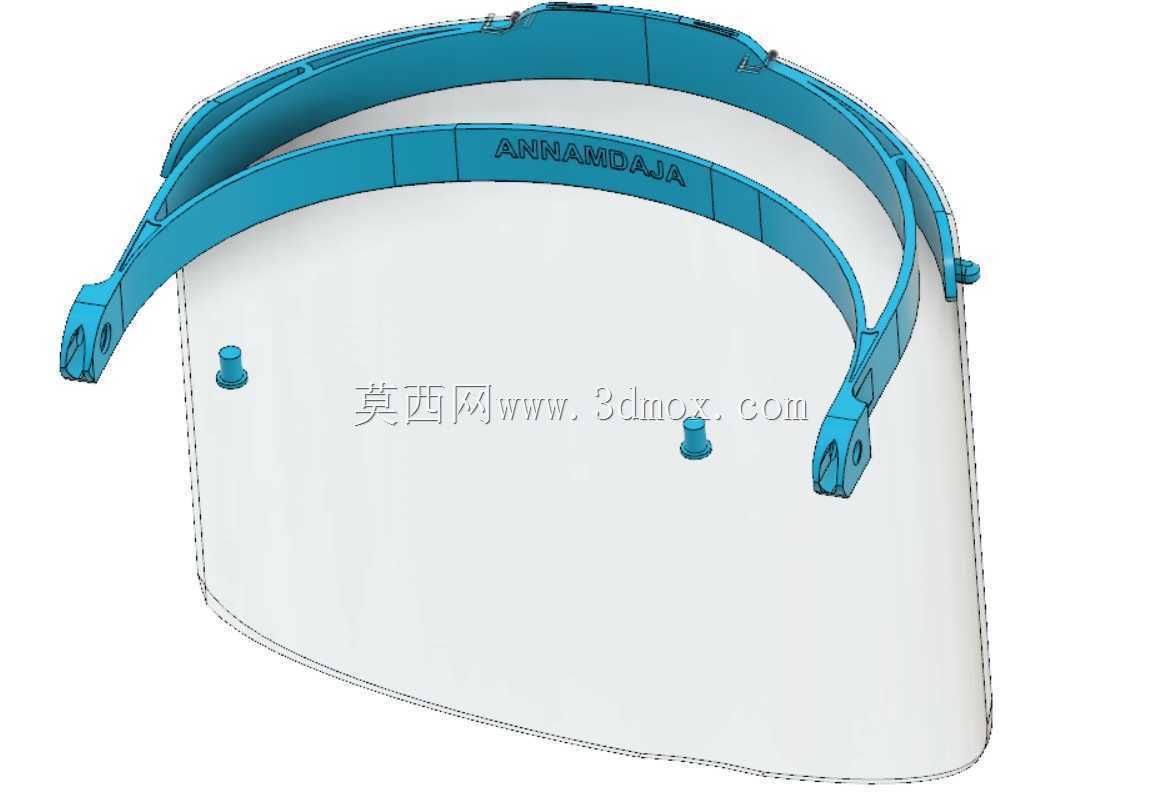

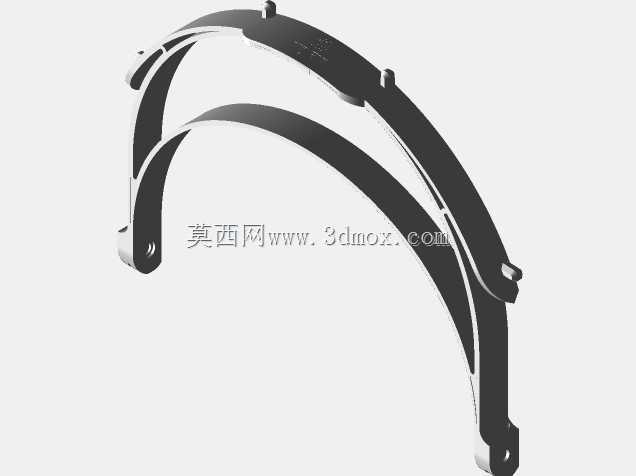

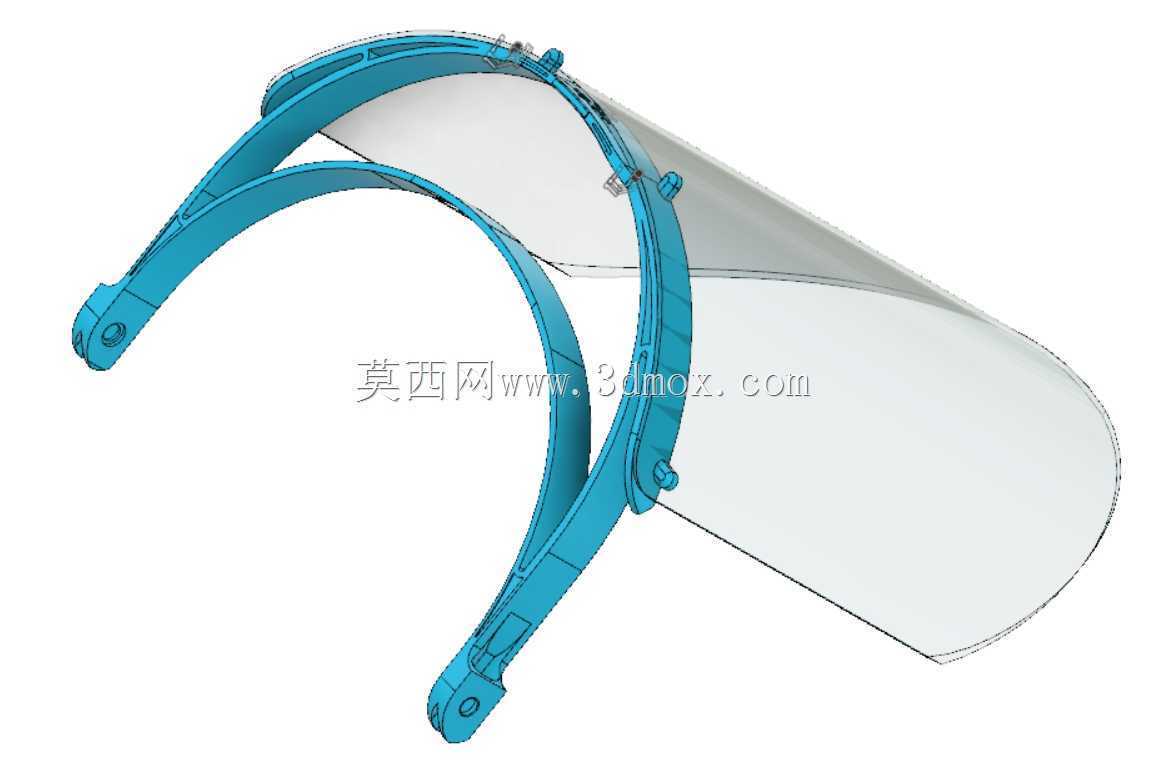

　　从实际使用场景出发，该支架的核心功能是为透明防护面罩片提供稳定的支撑边界，同时将佩戴受力均匀分散在头部周向，避免传统挂耳式防护装备长时间佩戴造成的耳郭压伤问题。弧形主体的曲率经过反复适配调整，贴合成年人头面部的常规轮廓，支架内侧预留了均匀的凸起限位点，既可以让支架与面部皮肤之间保留足够的通风间隙，减少长时间佩戴产生的闷热积雾问题，也能为后续加装密封海绵条预留安装空间，适配不同风险等级的防护需求。支架两端的连接结构做了加厚处理，用于绑定弹性绑带，绑带穿过的孔位做了圆角过渡，避免长期受力下出现应力集中导致的结构断裂，同时孔位尺寸兼容市面上常规宽度的松紧织带、魔术贴绑带，无需定制专用固定配件。

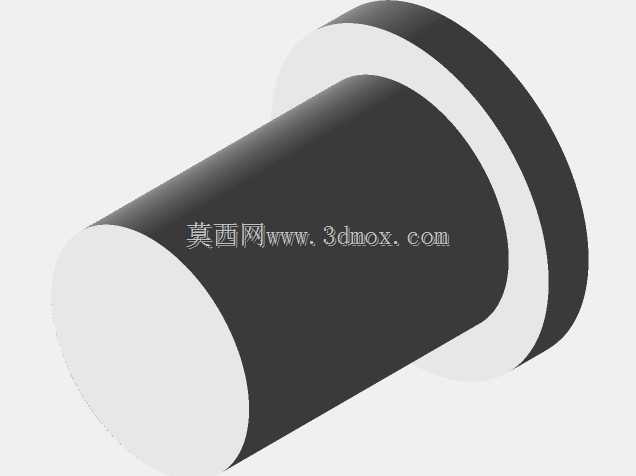

　　设计过程中优先考虑了3D打印的工艺适配性，所有结构均采用无支撑打印的角度设计，主体弧形段的摆放角度经过优化，打印时无需添加额外支撑结构，既减少了打印耗材的浪费，也避免了去除支撑造成的表面毛刺问题，打印完成后仅需简单去除打印底座即可直接投入使用。各段拼接的定位销采用过盈配合设计，销柱直径与销孔的公差控制在0.15mm范围内，既保证插接后足够的连接强度，正常佩戴、摘取过程中不会出现松脱解体，也不会因为过盈量过大导致插接困难。支架正面预留了标识压印区域，可以根据使用需求压印不同的标识内容，不会额外增加打印耗材用量，也不会影响结构整体强度。

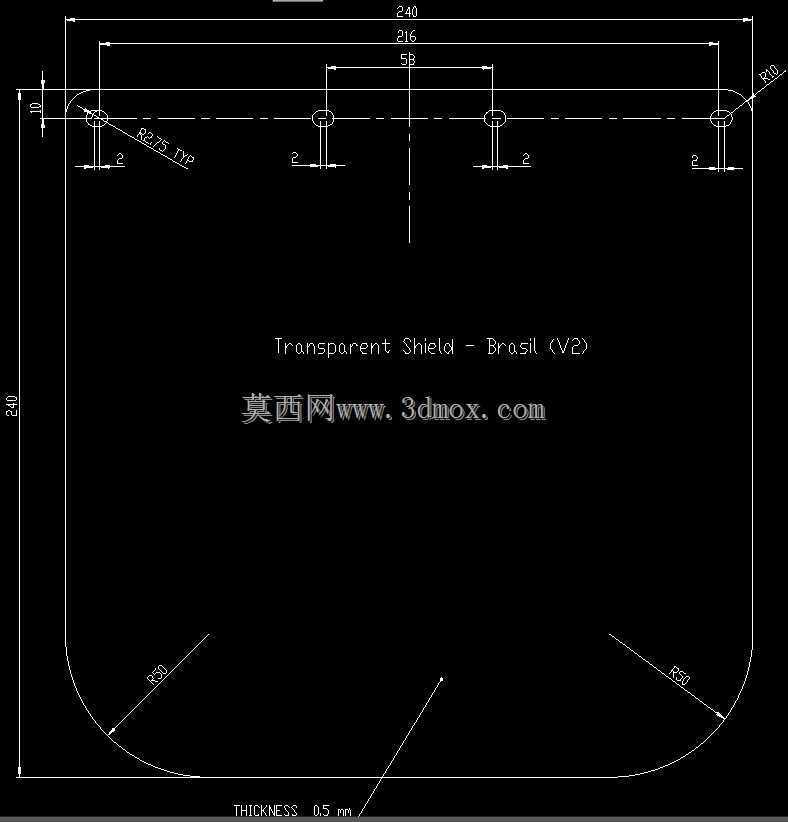

　　从安装边界来看，该支架的整体展开宽度适配绝大多数成年人的头围尺寸，弧形段的宽度控制在合理范围内，不会影响佩戴护目镜、口罩等其他防护装备，支架下缘的弧度避开了下颌活动区域，佩戴过程中说话、转头都不会出现结构剐蹭或移位的问题。独立的销柱结构除了完成主体段的拼接固定外，还可以作为透明面罩片的定位柱，面罩片仅需冲出对应位置的定位孔即可挂装在支架上，更换面罩片时无需拆解整个支架，大幅提升了耗材更换的效率，也降低了使用过程中的综合成本。

　　针对不同的使用场景，该结构还预留了足够的改装空间，比如在支架两侧预留的平面区域，可以加装卡扣结构用于固定防护面屏的附加配件，或者加装导风结构适配送风式防护需求，整体壁厚控制在2.5mm，既保证了PLA、PETG等常规3D打印耗材制作下的结构强度，正常摔落、挤压不会出现碎裂，也尽可能控制了单件产品的打印耗时，常规桌面级3D打印机单件打印时长可控制在两小时以内，能够在应急场景下实现快速批量产出，填补短时间内防护装备的供给缺口。结构所有的转角位置均做了圆角过渡处理，没有尖锐棱角，避免佩戴和组装过程中划伤皮肤或划破透明面罩片，所有受力位置均做了局部加厚处理，比如绑带固定位、销孔连接位的壁厚提升至3.5mm，抵消3D打印层间结合力不足的缺陷，提升整体结构的抗疲劳性能，满足重复消毒使用的强度要求。
