适配CCMW45导轨与nema23步进电机的连接支架

　　在非标自动化直线传动模组的搭建场景中，直线导轨与步进电机的衔接精度直接决定整套传动系统的运行平稳性与重复定位精度，这款连接支架正是针对CCM W45规格直线导轨与nema 23型步进电机的配套安装需求设计的专用衔接构件，解决了两类标准件安装孔位不匹配、对接同轴度难保证的现场装配痛点。从实际设备应用来看，这类支架常见于小型点胶设备、桌面级搬运机械手、3D打印运动轴、小型数控雕刻机的传动端，承担着将步进电机输出端与直线导轨的传动副精准对位的作用，避免电机输出轴与传动丝杠、同步带轮出现偏心偏载，长期运行下减少轴承磨损、传动卡顿、定位丢步等常见故障。

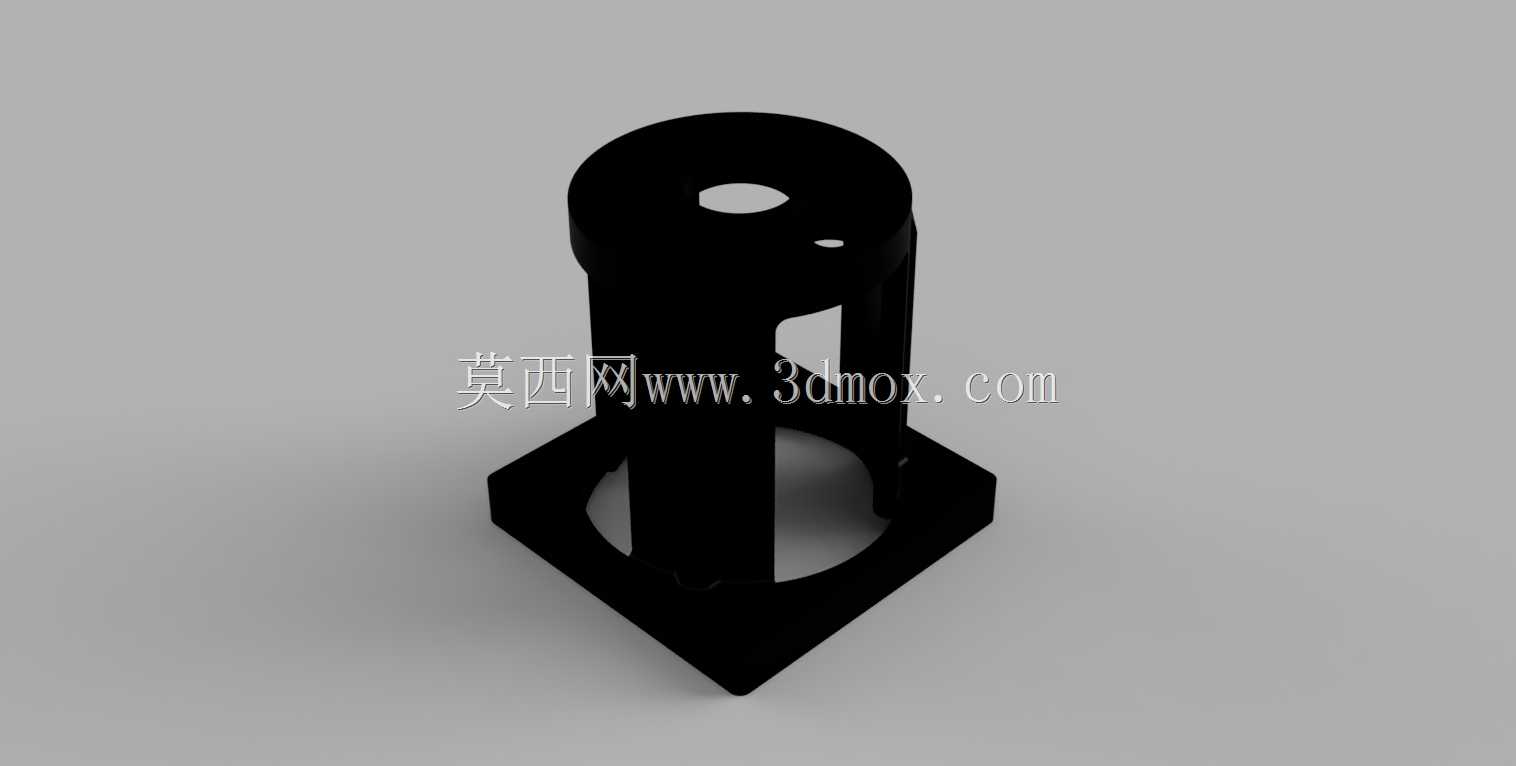

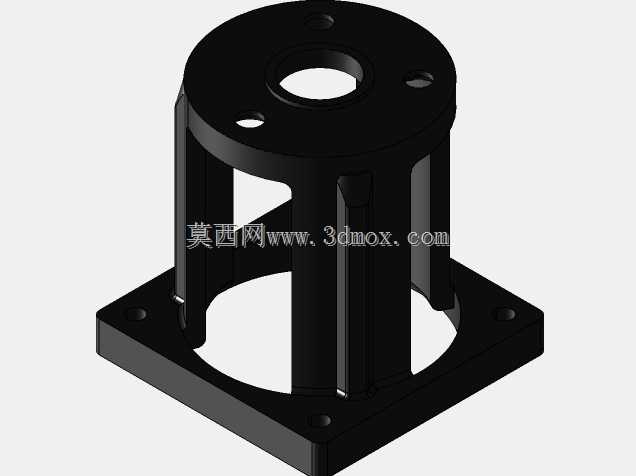

　　从功能特性上看，支架整体采用一体化承载式结构设计，上部的圆柱腔体用于容纳步进电机的输出端定位止口，腔体端面预留的安装孔位完全匹配nema 23步进电机的标准安装孔距，能够保证电机安装后输出轴的轴线与导轨传动方向保持严格平行，不会出现角度偏移；下部的方形安装基座则完全贴合CCM W45直线导轨的安装端面尺寸，基座上的镂空结构一方面是为了避让导轨上的滑块运动行程，避免支架安装后与滑块、传动螺母产生运动干涉，另一方面也在保证结构刚性的前提下降低了支架自身重量，减少运动轴的额外负载。支架中部的立柱支撑结构做了等厚加强处理，在电机高速启停产生冲击载荷时，能够提供足够的抗扭刚性，不会出现支架形变导致的电机移位问题。

　　设计思路上，这款支架完全遵循标准件适配的模块化设计逻辑，没有额外的冗余结构，所有安装面的公差设定都围绕两类标准件的安装公差做匹配补偿：上部电机安装面的平面度控制在0.05mm以内，保证电机安装后端面与支架完全贴合，不会出现安装翘曲；下部导轨安装面的定位边与上部电机轴线的平行度控制在0.03mm/100mm范围内，装配时无需额外做同轴度校正，只要将支架基座与导轨端面对齐锁付，再将电机固定到支架上部腔体即可完成装配，大幅降低现场调试的时间成本。外形尺寸与安装边界方面，支架整体的外轮廓尺寸完全适配W45导轨的端面宽度，安装后不会超出导轨的侧边轮廓，不会占用导轨两侧的传感器、拖链安装空间；上部腔体的高度经过精准核算，既能够容纳电机输出端的联轴器安装空间，又不会因为高度过高导致电机重心偏移，影响传动稳定性；所有安装孔都做了沉头处理，锁付螺丝后螺丝头不会突出安装面，避免与周边运动部件产生刮擦。

　　在实际选型使用中，这类专用衔接支架相比通用角码拼接的安装方式，优势在于装配精度一致性好，不需要现场二次打孔加工，所有安装孔位都经过预定位，能够大幅缩短小型直线运动模组的装配周期，同时一体化结构的抗振性能远优于拼接式安装结构，在设备长期高频往复运行的工况下，不会出现连接螺丝松动、对接位置偏移的问题，能够有效降低设备的后期维护频次。支架的结构设计也充分考虑了加工工艺性，无论是采用CNC铣削加工还是3D打印快速成型，都能够轻松实现结构成型，不需要特殊的加工工装，适合小批量设备定制场景下的快速配套使用。
