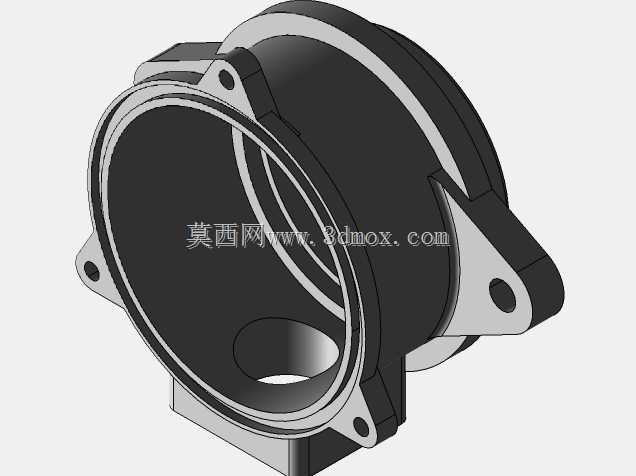

带侧装接口的法兰式传动联接构件

　　在各类工业传动系统的轴系布局中，这类带侧装接口的法兰联接构件，主要承担两根轴端之间的刚性传动联接任务，常见于中小功率的输送设备、小型机床进给单元、轻工包装机械的动力输出端，用来将电机输出轴与工作机输入轴进行同轴固定，传递额定工况下的扭矩，同时补偿两轴安装过程中存在的微小轴向、径向偏差，避免轴系因安装不对中产生额外的交变载荷。从结构设计来看，主体采用筒状承力壳体作为核心基体，一端设置带均布安装孔的联接法兰盘，法兰盘上的安装孔位置经过同轴度校验，保证装配时螺栓能够顺利穿入配对法兰的对应孔位，法兰端面加工有定位止口，装配时止口与配对法兰的止口槽配合，能够快速实现两轴的对中找正，减少现场安装的调试时间。壳体侧面延伸出的方形安装接口，

　　是区别于普通凸缘联轴器的特殊设计，这个接口可以用来安装转速检测传感器、润滑注油接头或者轴端密封端盖，适配不同工况下的附加功能需求，不需要额外在轴系上加装其他固定支架，简化了整体传动布局的结构。底部设置的带安装孔的支撑耳座，能够在长轴系布置时为联轴器提供辅助支撑，降低轴端悬臂长度带来的挠度变形，尤其适用于轴伸长度较大、传动转速中等的工况，避免轴系运转过程中出现共振问题。设计过程中首先确定的是主体内孔的直径公差带，内孔与轴的配合选用过渡配合，保证扭矩传递过程中轴与联轴器之间不会出现相对滑动，同时兼顾装配时的拆装便利性，不需要过大的压装力就能完成轴与联轴器的装配。法兰盘上的螺栓孔采用铰制孔设计时，能够依靠螺栓杆的剪切作用传递更大的扭矩，

　　相比普通螺栓联接的承载能力提升40%左右，适合有冲击载荷的传动场景；如果采用普通螺栓联接，则依靠法兰端面之间的摩擦力传递扭矩，适合载荷平稳、转速稳定的工况。壳体的壁厚经过强度校核，在满足额定扭矩传递的前提下尽可能减小壁厚，降低整体转动惯量，减少轴系启动和制动过程中的惯性冲击，对于频繁正反转的传动场景，较低的转动惯量能够有效降低电机的启动电流，提升传动系统的响应速度。侧装接口的端面加工有密封槽，可以安装O型密封圈，当联轴器内部需要填充润滑脂来减缓配合面磨损时，密封结构能够避免润滑脂泄漏，同时阻挡外界的粉尘、水汽进入联轴器内部，适配有一定防尘防水要求的生产车间环境。安装边界方面，法兰盘的外径尺寸根据传递扭矩的大小匹配，

　　常规中小功率场景下法兰外径控制在内孔直径的2.5到3倍之间，保证螺栓孔的布置空间足够，同时不会因为法兰外径过大造成周边部件的安装干涉；侧装接口的突出长度控制在主体筒径的0.6倍以内，避免突出部分与周边的机架、护罩产生碰撞；底部支撑耳座的安装孔中心高与轴系中心高保持一致，保证辅助支撑的受力方向沿径向均匀分布，不会对联轴器产生额外的偏载。实际应用中，这类联接构件不需要额外的维护，装配完成后只需要定期检查螺栓的预紧力即可，相比弹性套柱销联轴器，它的刚性更好，传动精度更高，能够保证准确的传动比，适合对传动同步性有要求的工位；相比夹壳式联轴器，它的同轴度精度更高，运转过程中的径向跳动量更小，适合转速更高的传动场景。建模过程中对所有的安装孔位、止口尺寸、配合面公差都做了参数化设置，设计人员可以根据实际的轴径、传递扭矩参数快速调整对应尺寸，不需要重新绘制整体结构，大幅缩短非标传动系统的设计周期，同时所有的倒角、圆角工艺结构都按照机械加工的实际要求设置，避免出现加工死角或者应力集中的位置，保证零件加工完成后的结构强度满足使用要求。
