线路跟随机器人超声波传感器安装座结构

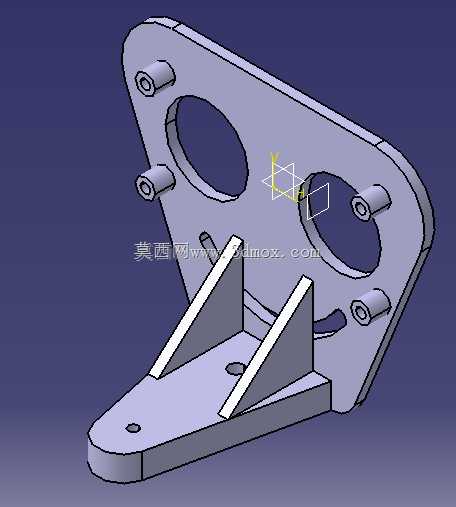

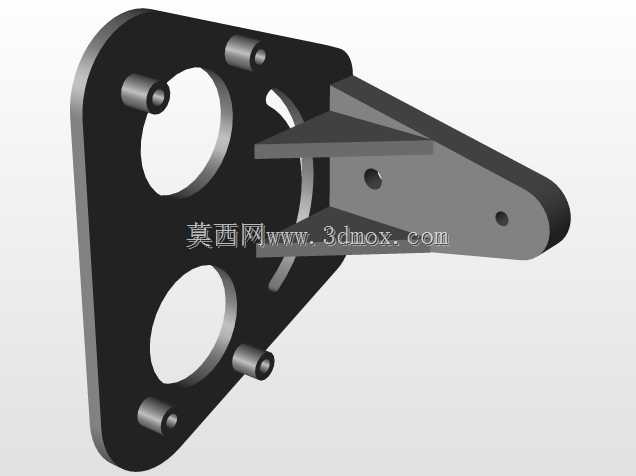

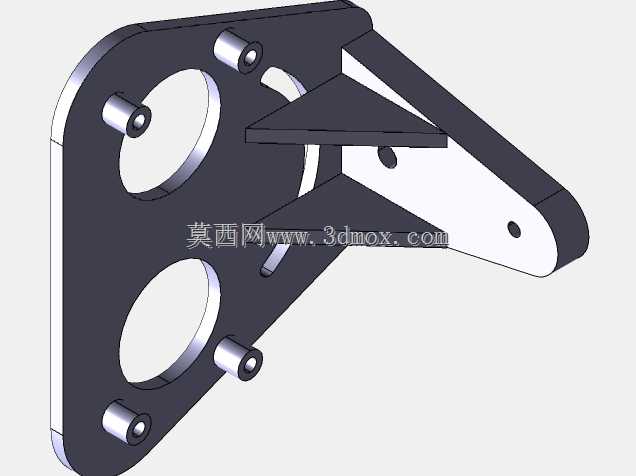

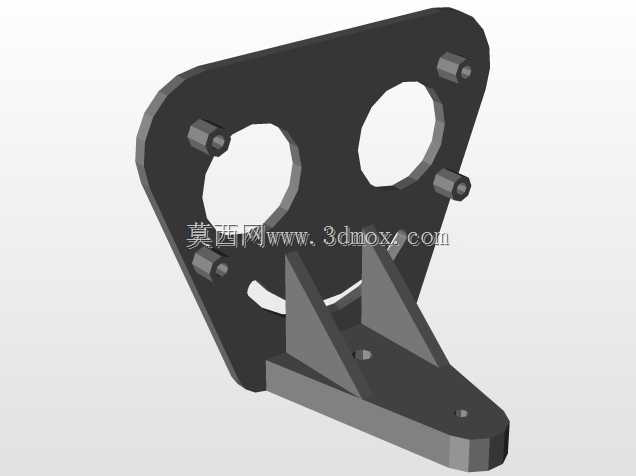

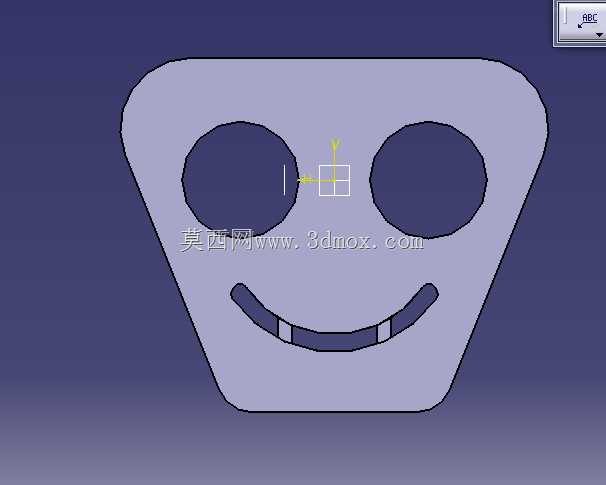

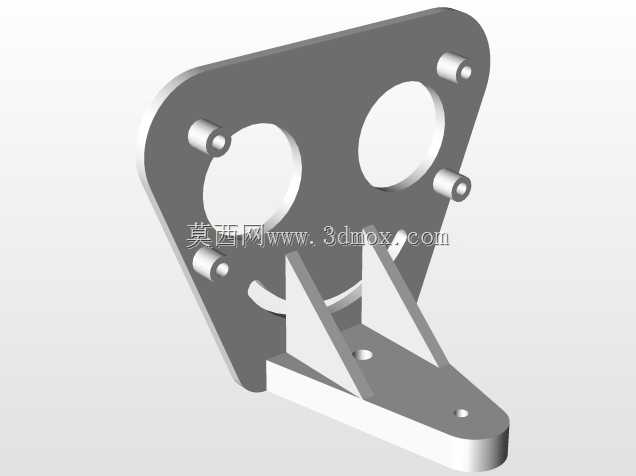

　　在移动机器人的巡线作业场景中，超声波传感器承担着近距离障碍物检测、路面高度差识别的核心功能，其安装结构的设计合理性直接决定传感器检测精度与长期运行稳定性。这款安装座针对线路跟随类小型移动机器人的使用需求设计，整体采用一体化板式结构，主体轮廓为上窄下宽的类梯形造型，这种轮廓设计一方面适配机器人前端的倾斜安装面，避免结构突出剐蹭地面，另一方面也能在有限的安装空间内预留足够的传感器装配位置。安装座上对称设置两个圆形传感器装配孔，孔位间距经过反复校核，匹配常用双路超声波传感器的探头中心距，既保证两个探头的检测波束不会出现相互干扰，也能让检测范围覆盖机器人前端的完整作业宽度，避免出现检测盲区。

　　安装座下部设计有弧形开槽结构，该结构并非装饰造型，而是用于传感器线束的走线与固定，开槽两侧的凸起限位筋可以卡住传感器的出线端，避免机器人行进过程中线束晃动拉扯传感器引脚，同时也能让线束沿着安装座背面规整排布，不会垂落至机器人行走轮或传动机构区域造成卡滞。从安装边界来看，这款安装座的整体厚度控制在3mm以内，采用平板式安装面，背部完全贴合机器人前端的安装基板，仅需两个M3规格的紧固件即可完成固定，不需要额外设计复杂的连接支架，能够有效降低机器人前端的整体重量，避免头部重量过大导致行进过程中出现前倾翘尾的问题。

　　在设计思路上，这款结构没有采用多余的加强筋或冗余连接结构，所有造型特征都服务于功能需求：梯形轮廓的斜边角度与机器人前端外壳的倾斜角度完全匹配，安装后不会出现结构突出；两个圆形装配孔的孔径公差按照H7级精度设计，既可以保证传感器探头顺利装入，也能通过过盈配合实现初步固定，配合侧面的点胶槽可以进一步加固，避免机器人在颠簸路面行进时传感器出现松动移位。在实际应用中，这类安装座多用于教育类巡线机器人、小型仓储AGV的前端检测模块装配，双传感器的布局可以同时检测前方障碍物距离与地面落差，当机器人沿预设线路行进时，超声波模块可以提前识别线路上的凸起障碍、台阶落差，给主控单元留出足够的反应距离，配合巡线传感器实现稳定的自主行走。

　　不同于通用型传感器支架，这款安装座的孔位完全针对常用的16mm直径超声波探头设计，不需要额外加装转接套，装配时直接将探头从背面推入装配孔，卡紧后接好线束即可完成安装，整个装配过程不需要复杂的工装，适合批量生产时的快速组装。结构的边缘全部做了R1的圆角处理，避免装配过程中尖锐边角划伤操作人员或损坏线束绝缘层，同时也能减少机器人行进过程中的风阻，虽然小型移动机器人行进速度不高，但细节处的圆角处理也能避免结构边缘勾扯到地面的线缆、胶带等杂物。从受力角度分析，安装座的受力点主要集中在两个装配孔与背部安装面的连接区域，设计时通过有限元校核确认，在机器人常规行进的振动工况下，该结构的应力集中区域远低于常用ABS或PLA材料的屈服强度，即使采用3D打印工艺制作也能满足长期使用的强度需求，不需要额外做加厚处理。整体结构没有复杂的曲面特征，无论是采用机加工、3D打印还是注塑工艺都可以快速生产，加工成本低，适配小批量研发试制与批量量产的不同需求。
