卡提娅螺旋起重顶升机械结构设计

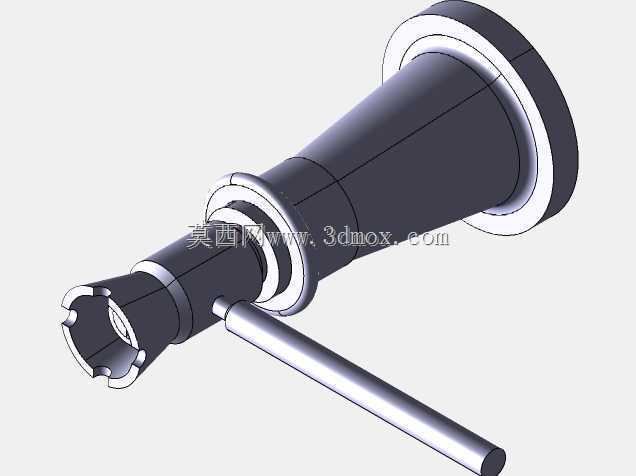

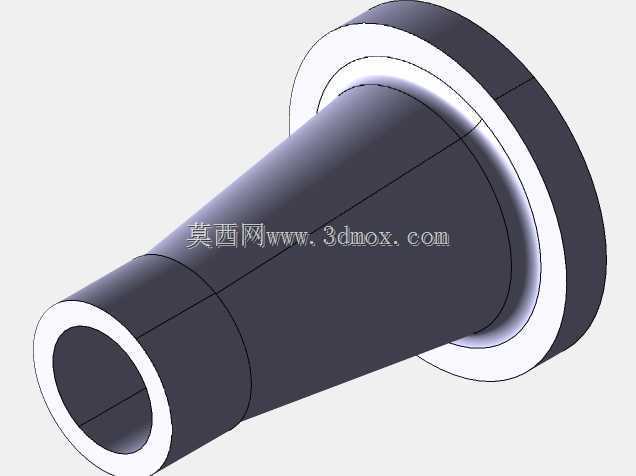

　　在设备检修、小型构件安装、工装调平这类需要小行程重载顶升的作业场景里，螺旋类顶升工具的应用占比一直不低，和液压类顶升设备相比，它不存在密封件老化泄漏、长期承载泄压的问题，纯机械啮合的传动形式能在无动力供电的野外、狭小作业空间里稳定工作，哪怕长时间保持顶持状态，也不会出现负载回落的风险，这也是很多机修、装配工位会常备这类工具的核心原因。这款螺旋顶升结构采用锥台形的主体外壳设计，外壳从顶端承载盘位置向操作端逐渐收窄，这种变径结构不是单纯为了外形规整，而是对应内部螺旋副的受力分布做的壁厚优化：靠近顶端承载面的区域承受的轴向载荷最大，外壳直径更大、壁厚更厚，能给内部的螺母啮合副提供足够的支撑刚度，避免大负载下壳体出现形变导致螺杆卡滞；

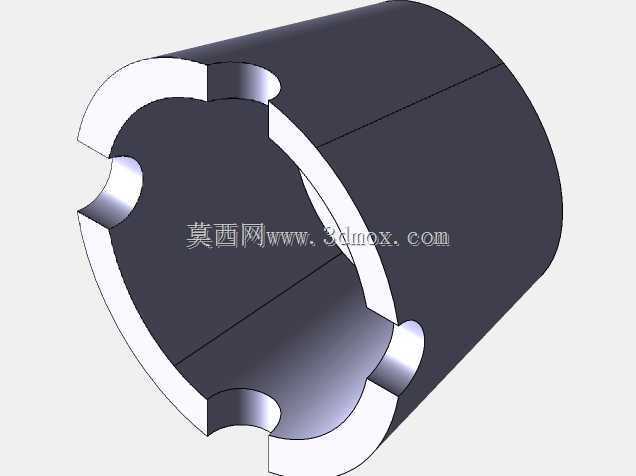

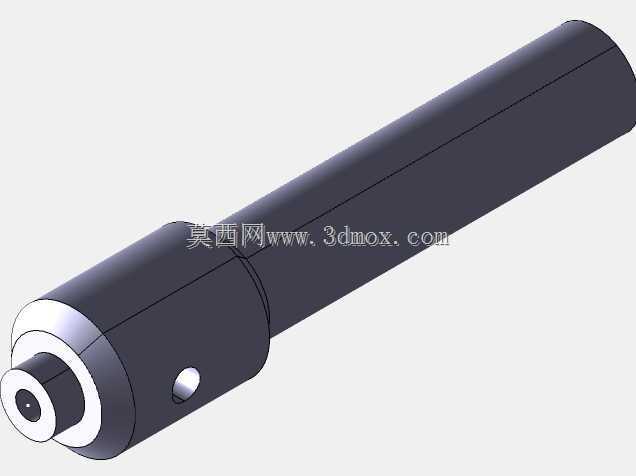

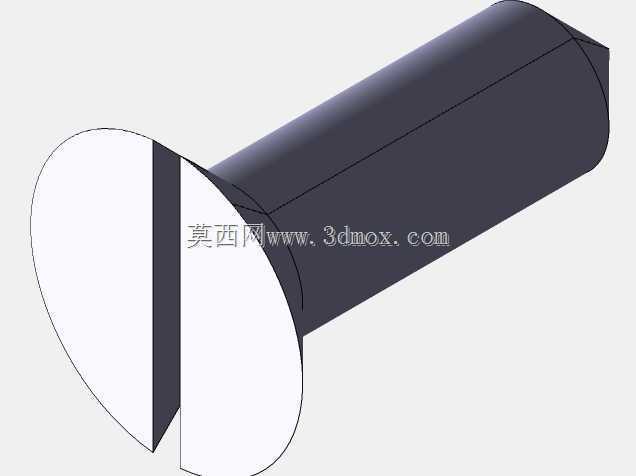

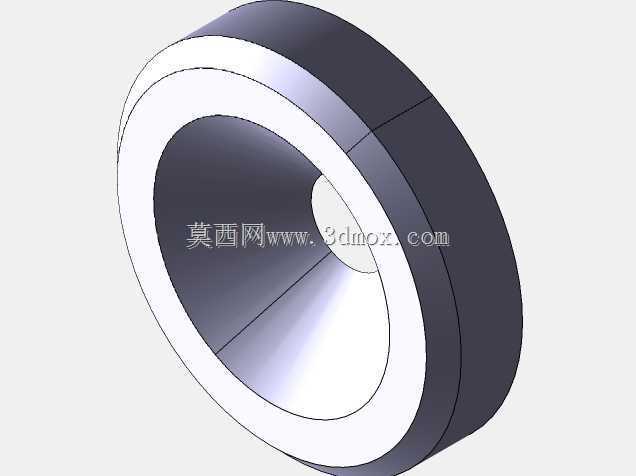

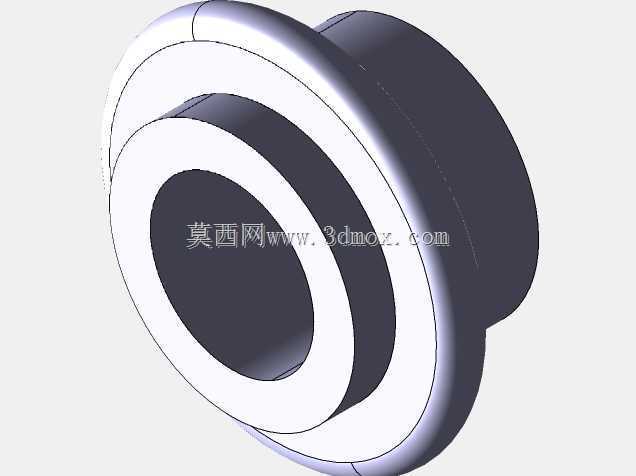

　　向操作端收窄的结构一方面能减轻整体自重，另一方面也能让操作摇杆的布置更贴近操作者手部施力的舒适高度，减少俯身操作的疲劳感。顶端的承载法兰盘做了加厚处理，盘面上预留的环形凸台能和被顶升构件的底部定位面贴合，防止顶升过程中出现接触面滑移，法兰的外径尺寸经过匹配，既不会因为直径过小导致接触应力过大压伤被顶构件的表面，也不会因为直径过大影响狭小空间内的放置，比如在设备底座的支脚间隙、工装夹具的调平槽位里，这个尺寸的法兰能顺利卡入预留的支撑位，不需要额外加装过渡垫板。侧面伸出的操作摇杆采用插装式设计，摇杆和螺杆端部的配合孔采用间隙配合，不需要额外的紧固件就能传递扭矩，作业时可以根据现场的操作空间调整摇杆的插入角度，遇到周边有管线、构件遮挡的情况，还能把摇杆拔出换个角度重新插入，实现小角度往复扳动完成顶升动作，不需要整周旋转摇杆，适配性比固定摇杆结构好很多。内部的传动核心是梯形螺纹螺旋副，选择梯形螺纹而不是普通三角螺纹，是因为梯形螺纹的牙型角更小，传动效率更高，而且牙根强度更高，能承受更大的轴向载荷，螺纹副的啮合长度经过计算，在满负载顶升时，每一圈螺纹承受的剪切应力都在材料许用应力范围内，不会出现滑牙、脱扣的问题；螺杆的端部做了带缺口的承力头设计，这个结构不是多余设计，在顶升到位后，可以用撬棍插入缺口位置做微小的角度微调，或者在需要回落的时候，不用摇杆也能转动螺杆完成卸压，避免摇杆丢失后设备无法操作的问题。从安装边界来看，

　　这款结构的整体轴向长度适配常见的100-180mm顶升行程需求，主体外壳的最大外径不会超过常规同吨位液压千斤顶的缸体外径，能直接替换现有工位上的同规格液压顶升工具，不需要调整支撑位的预留尺寸；摇杆的最大回转半径控制在合理范围，单人站在侧面操作时，手臂的施力范围刚好覆盖摇杆的转动轨迹，不需要过大的操作空间。在设计这类结构的时候，首先要核算的是螺旋副的自锁性能，梯形螺纹的导程角必须小于材料的当量摩擦角，这样不管顶持多大的负载，只要停止转动摇杆，螺杆就会自动锁止，不会因为负载反向作用出现自转回落，这是手动顶升设备最核心的安全要求；其次要考虑壳体的受力变形，因为螺旋副的螺母是嵌装在壳体内部的，如果壳体在负载下出现径向扩张，

　　会导致螺母和螺杆的同轴度出现偏差，转动阻力会急剧增大，甚至出现卡滞，所以在壳体的螺母安装位外侧，设计了加强凸环结构，提升这个位置的径向刚度，哪怕满负载状态下，这个位置的径向变形量也能控制在螺纹配合间隙允许的范围内。另外，螺杆的表面处理需要考虑耐磨和防锈，因为这类工具经常在车间、工地这类多粉尘、多油污的环境里使用，表面硬化处理能提升螺纹表面的耐磨性，延长啮合副的使用寿命，而整体的防锈处理能避免长期闲置后螺杆锈蚀导致转动不畅。和常见的立式螺旋千斤顶不同，这款结构的摇杆布置在侧面，操作时不需要在顶端预留摇杆转动的空间，在一些顶部空间受限的场景，比如设备底部距离地面高度很小的位置，立式千斤顶的摇杆需要在顶部转动，很容易碰到设备底座，而这种侧面摇杆的结构就能顺利放入，从侧面完成操作，这也是它在工装调平、设备检修场景里的独特优势。在实际使用中，这类螺旋顶升结构的维护成本极低，只需要定期在螺纹副位置涂抹润滑脂，就能保证转动顺畅，不需要像液压千斤顶那样定期更换密封件、补充液压油，也不存在低温环境下液压油黏度变大导致顶升无力的问题，在北方冬季的户外作业场景里，这种纯机械结构的可靠性优势会更加明显。
