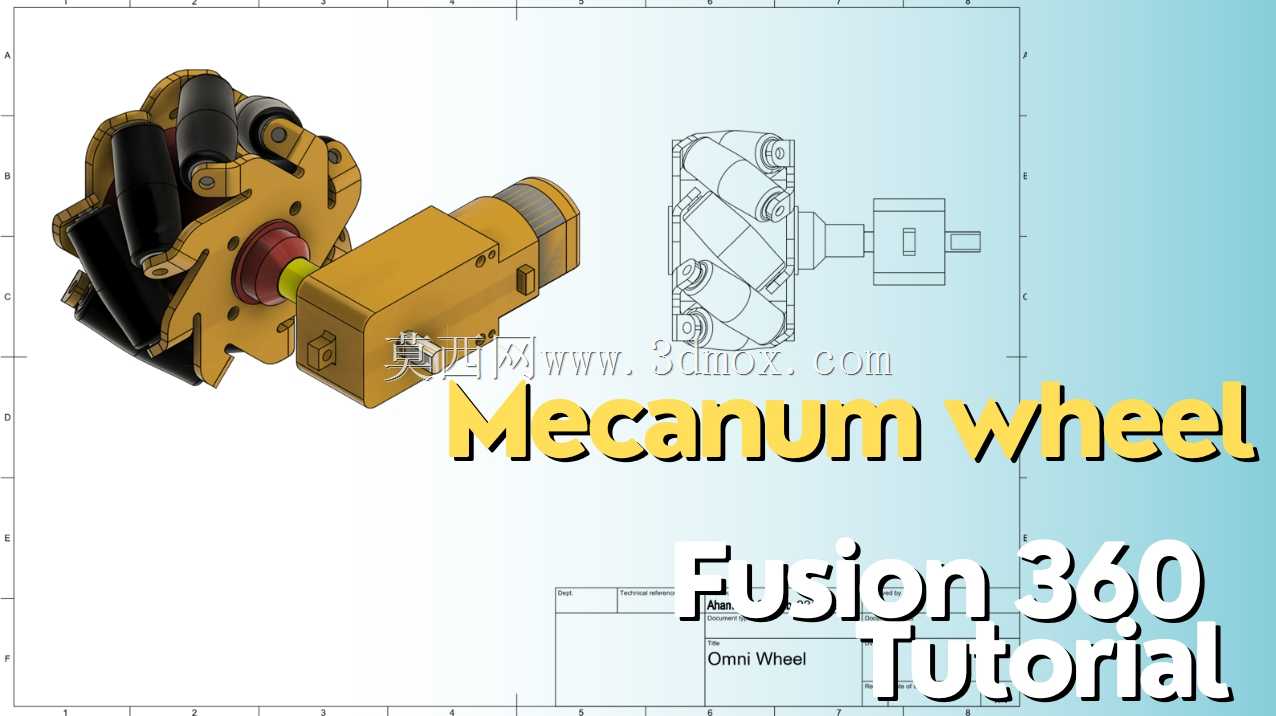

麦克纳姆轮与全向轮集成驱动轮组结构

　　在车间物料转运、仓储AGV调度、小型服务机器人移动平台的实际开发场景中，全向移动轮组的选型与结构匹配一直是底盘设计的核心环节，这套集成驱动单元的麦克纳姆轮与Omni全向轮结构，正是针对小负载全向移动场景做的适配化设计。不同于普通定向轮、万向轮仅能实现前后转向或小半径转弯，麦克纳姆轮依靠轮缘斜向排布的辊子结构，通过不同轮组的转速差与转向组合，可在不改变机身朝向的前提下完成横向平移、原地旋转、斜向行进等复杂动作，而Omni全向轮则依靠周向垂直布置的小辊子，在多轮组合布局下实现更顺滑的全向移动效果，二者常搭配使用在对空间机动性要求极高的窄通道作业场景中，比如密集仓储货架间的物料搬运、实验室精密设备的转运平台、展会服务机器人的移动底盘等，能大幅降低设备的转弯空间需求，提升狭小区域内的作业灵活性。

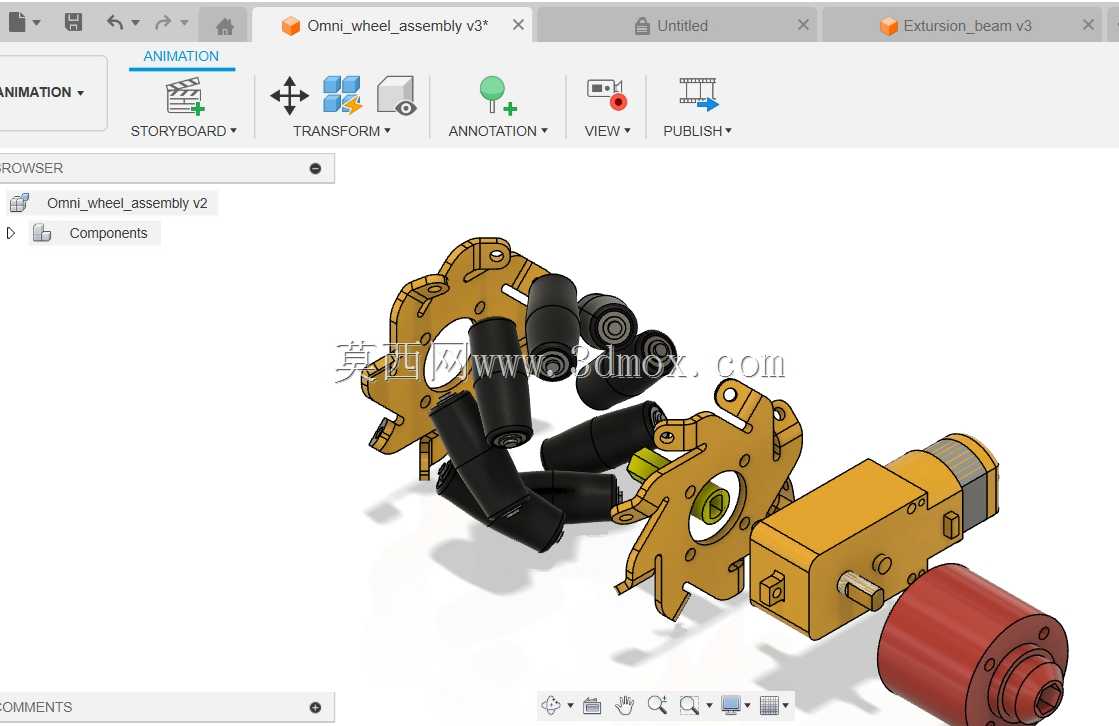

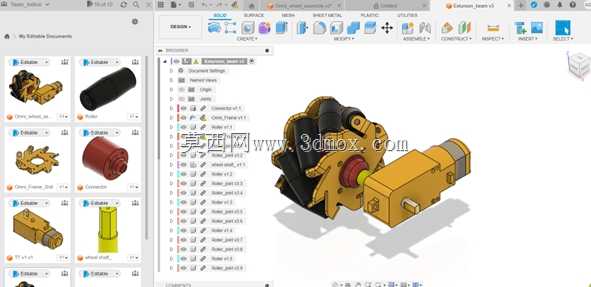

　　从结构设计逻辑来看，这套轮组没有采用轮体与驱动电机分离的外置传动方案，而是将直流驱动电机与轮体直接做了集成式安装，电机输出轴通过法兰结构直接与轮芯连接，省去了同步带、齿轮组等中间传动环节，既减少了传动间隙带来的控制误差，也压缩了整个轮组的轴向安装尺寸，能适配内部空间紧凑的小型移动底盘。轮体的支撑结构采用了分体式辐板设计，辊子的安装轴直接固定在两侧辐板的定位孔位上，每根辊子都可独立绕自身轴转动，在轮组整体行进时，接触地面的辊子会根据受力方向自由滚动，将轮体的旋转运动分解为不同方向的分力，通过多个轮组的分力组合实现任意方向的合力输出。设计时特意将电机的安装座与轮体支撑架做了一体化的定位凸台设计，安装时只需将电机止口与支撑架的定位孔对齐，即可保证电机输出轴与轮芯的同轴度，避免因安装偏斜导致的辊子偏磨、电机轴承受额外径向力的问题，降低现场装配的调试难度。

　　在安装边界与尺寸适配方面，这套轮组的安装基准为电机尾部的四个固定螺孔，以及支撑架下方的两个辅助定位面，安装时可直接将轮组通过螺孔固定在底盘的安装梁上，不需要额外设计复杂的张紧或调节结构。轮体的外径尺寸适配小负载底盘的离地间隙要求，轮缘辊子采用耐磨的弹性材质，既可以在平整的环氧地坪、瓷砖地面上提供足够的抓地力，也能吸收地面微小凸起带来的振动，避免底盘上搭载的精密传感器受振动影响。轮组的整体宽度控制在常规小型底盘的侧梁安装尺寸范围内，不会突出底盘侧边造成额外的空间占用，电机的接线端朝向底盘内侧布置，可避免行进过程中线缆被外部障碍物剐蹭。针对实际使用中容易出现的辊子磨损问题，设计时将辊子的安装轴设计为可拆卸结构，当单个辊子出现过度磨损时，只需拆下对应位置的轴端挡圈即可更换辊子，不需要整体更换整个轮体，降低后期的维护成本。

　　从实际功能特性来看，这套轮组既可以单独作为麦克纳姆轮使用在四轮全向底盘上，也可以搭配Omni全向轮组成三轮全向移动结构，适配不同的底盘布局需求。轮芯与电机轴的连接采用了D型轴配合紧定螺钉的固定方式，可传递足够的扭矩，避免急起急停时轮体与电机轴出现相对滑动。辊子的排布角度经过匹配计算，保证轮组在滚动过程中始终有至少一个辊子与地面接触，避免行进过程中出现颠簸或跳动，保证移动平台的运行平顺性。在做结构建模时，所有的安装孔位、配合尺寸都按照实际加工公差做了预留，比如辐板与辊子轴的配合采用间隙配合，保证辊子转动时无卡滞，电机止口与支撑架的配合采用过渡配合，保证同轴度的同时方便拆装。整个轮组的重量分布经过优化，电机作为主要重量部件尽量靠近底盘安装面布置，降低整个轮组的重心，提升底盘行进时的稳定性，避免高速转向时出现侧倾风险。
