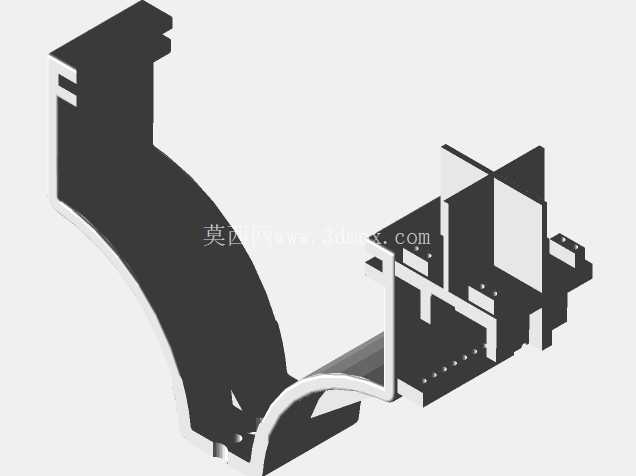

太阳能跟踪器专用安装固定外壳结构

　　在分布式光伏电站、户用离网光伏系统以及小型光伏科研试验装置中，太阳能跟踪机构的配套固定外壳是保障跟踪组件稳定运行的核心结构件，这款外壳结构正是针对单轴小型太阳能跟踪装置的安装需求设计，直接适配光伏组件的侧装固定场景，解决户外环境下跟踪机构传动部件、接线端的防护与定位问题。从实际应用场景来看，这类外壳多用于倾角可调的小型光伏跟踪单元，常见于户用光伏阳台支架、户外光伏监测站点、校园光伏试验台等场景，不需要承担大型光伏跟踪电站的重载负荷，但对安装定位精度、户外耐候适配性、结构轻量化有明确要求。

　　设计过程中优先考虑了安装边界的适配性，外壳的弧形弯折段并非装饰性结构，而是为了避让跟踪转轴的回转半径，当跟踪机构带动光伏板做俯仰角度调整时，弧形结构可以留出足够的转动间隙，避免外壳与转轴、光伏板边框发生运动干涉，这部分的曲率经过反复校核，匹配0到60度的常用俯仰调节角度范围，不会出现角度调整到极限位置时的结构磕碰问题。外壳的平直段设置了多组定位凸台与安装孔位，其中靠近侧边的两组带卡槽的凸台，是用来卡接光伏组件的铝合金边框，不需要额外加装转接角码，直接将边框卡入卡槽后用自攻螺丝锁紧即可，能减少现场安装的零件数量，降低装配复杂度；下方密集排布的小孔位是接线端的固定位，用来梳理光伏板引出的正负极线缆，避免线缆在跟踪转动过程中出现拉扯、缠绕的问题，同时小孔的排布间距符合常规光伏线缆的线径要求，能搭配线卡实现线缆的有序固定。

　　从结构强度设计来看，外壳主体采用弯折加筋的结构形式，在没有额外增加壁厚的前提下，通过侧边的折边、内部的十字形加强筋提升整体抗扭强度，应对户外阵风载荷下的结构形变问题，毕竟户外光伏装置经常会遇到突发大风天气，如果外壳刚性不足，很容易出现跟踪角度偏移、组件晃动的问题，直接影响发电效率。安装边界方面，这款外壳的整体安装基面设置在结构的后侧，三个呈三角形排布的固定孔用来将整个外壳锁定在跟踪机构的输出转轴端，三角形的孔位排布相比单孔或者并排双孔，能更好地承受转动过程中的扭矩，避免长期往复转动后出现连接松动；外壳的侧边预留了传感器安装位，可以直接嵌入光照度传感器的接线端，不需要额外在外壳上打孔改装，适配常规的光敏电阻式太阳位置传感器的安装尺寸。

　　在实际装配逻辑上，这款外壳采用分体式卡接的设计思路，不需要复杂的工装就能完成组装，外壳的两个半体通过定位槽对齐后，用四颗螺丝就能完成锁紧，内部留出的空腔可以容纳跟踪机构的小型驱动电路板、接线端子，同时空腔的缝隙处做了挡边设计，能减少户外雨水、灰尘进入空腔内部，适配IP54左右的防护等级要求，满足大部分户外使用场景的防护需求。不同于大型光伏跟踪装置的厚重铸铝外壳，这款外壳针对小型轻量化跟踪场景做了结构优化，去掉了不必要的冗余结构，所有的弯折、凸台、孔位都对应明确的装配需求，没有多余的装饰性结构，比如弧形段上的两个小缺口，是为了避让转轴端的限位开关拨片，当跟踪机构转动到极限角度时，拨片会触发限位开关停止转动，缺口的位置刚好对应两个极限角度的拨片位置，不会出现开关触发受阻的问题；下方的弧形挂钩结构，是用来挂接线缆的防水接头，让线缆从外壳下方引出，避免雨水顺着线缆流进外壳内部。从结构设计的细节来看，外壳的所有棱边都做了小倒角处理，避免安装过程中划伤施工人员的手部，也能减少应力集中导致的结构开裂问题，毕竟塑料材质的结构件如果存在尖锐直角，在户外温差变化、长期震动的工况下，很容易从直角位置出现应力开裂，小倒角的设计能大幅提升结构的长期使用寿命。
