带精细字符细节的3D打印校验立方体

　　在桌面级FDM与光固化3D打印的日常作业流程里，打印测试件是每次更换耗材、调整设备参数、校准成型平台后必不可少的前置环节，常规的X-Y-Z校准立方体仅能验证设备的轴向尺寸精度、直角成型能力，无法对小尺寸凸起字符、薄壁侧孔、窄缝结构这类常见打印难点做有效校验，这款带精细字符细节的测试立方体，正是针对这类细分校验需求设计的专用测试构件。

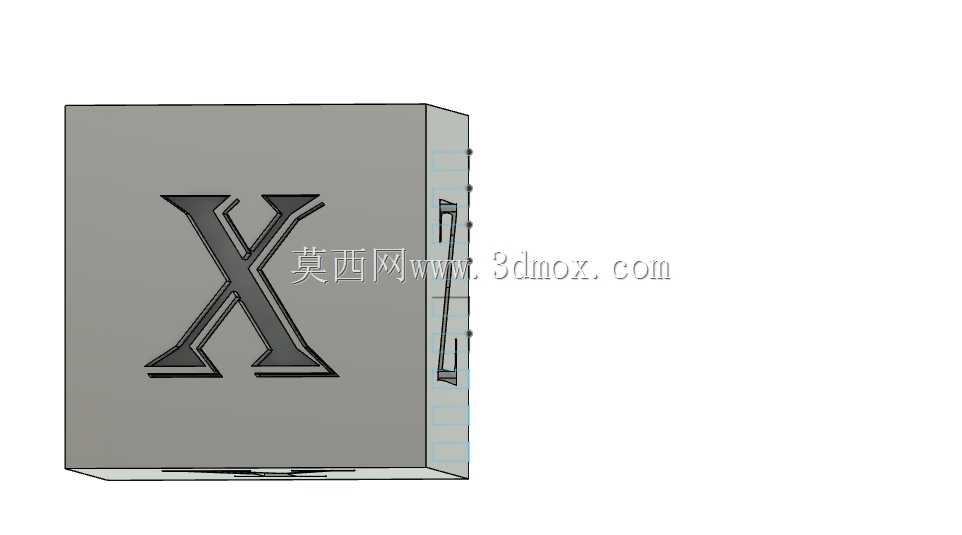

　　从结构设计逻辑来看，这款立方体采用标准测试件的等边长基准外形，六个成型面分别设置了不同类型的测试特征，其中正面的凸起字符采用0.8mm的凸起高度，字符最细笔画宽度控制在0.4mm，刚好匹配常规0.4mm口径打印喷嘴的最小成型线宽，能够直观反映设备在小尺寸凸起特征上的成型质量，包括层间粘接强度、拐角处的走线堆积情况、顶面封层的平整度。立方体的侧面设置了不同深度的窄槽与侧孔结构，槽宽从0.5mm到2mm梯度分布，侧孔直径覆盖1mm到3mm的常见小尺寸孔位范围，可直接验证设备在侧向成型时的悬垂打印能力、支撑拆除后的表面质量，无需额外设计专用的孔槽测试件。

　　在实际应用场景中，这款测试立方体可覆盖从入门级桌面设备到工业级光固化设备的精度校验需求，当更换新批次的PLA、ABS、光敏树脂等耗材时，打印该测试件可快速判断耗材的成型收缩率是否匹配预设参数，通过测量立方体的实际外形尺寸与设计值的偏差，可直接调整设备的轴向步进参数，避免后续批量打印零件时出现整体尺寸超差的问题。在设备完成喷嘴更换、光路校准、平台调平等维护操作后，打印该测试件可一次性完成轴向精度、细节成型能力、悬垂质量、表面纹理等多项指标的校验，相比打印多个单一功能测试件，能够有效减少耗材浪费与测试等待时间。

　　从安装与使用边界来看，这款立方体的基准底面为全平面结构，打印时无需额外添加底部支撑，直接贴合打印平台放置即可，成型后可直接放置在检测平台上用游标卡尺、千分尺完成尺寸测量，不需要专用的夹持工装。立方体的所有测试特征均设置在距离棱边2mm以上的位置，避免边缘翘曲对测试特征成型质量的影响，字符与侧孔的排布避开了立方体的对角加强区域，不会因为结构应力集中导致测试特征出现变形。在做细节精度校验时，可直接通过目视观察字符的笔画完整性、窄槽的通透度、侧孔的圆度，快速判断设备当前参数是否满足精细零件的打印要求，不需要借助放大镜等辅助检测工具，适合车间现场快速校验使用。

　　不同于常规的纯几何外形测试件，这款立方体的多特征集成设计，能够同时模拟日常打印中常见的凸起标识、侧向安装孔、薄壁加强筋等结构特征，测试得到的参数可直接迁移到结构件、工装夹具、外观手板等实际零件的打印作业中，减少实际零件打印的试错成本。在光固化打印场景中，立方体侧面的窄槽结构还可用于验证不同层厚下的树脂残留排出能力，判断清洗工艺是否能够满足带内腔、窄缝结构零件的清洗要求，避免残留树脂固化后导致的孔槽堵塞问题。
