模数2配对锥齿轮传动组件结构

项目分类:通用机械零部件 发布时间:2024-04-08 ID:745695
  • 模数2配对锥齿轮传动组件结构
  • 模数2配对锥齿轮传动组件结构
  • 模数2配对锥齿轮传动组件结构
  • 模数2配对锥齿轮传动组件结构
  • 模数2配对锥齿轮传动组件结构
  • 模数2配对锥齿轮传动组件结构

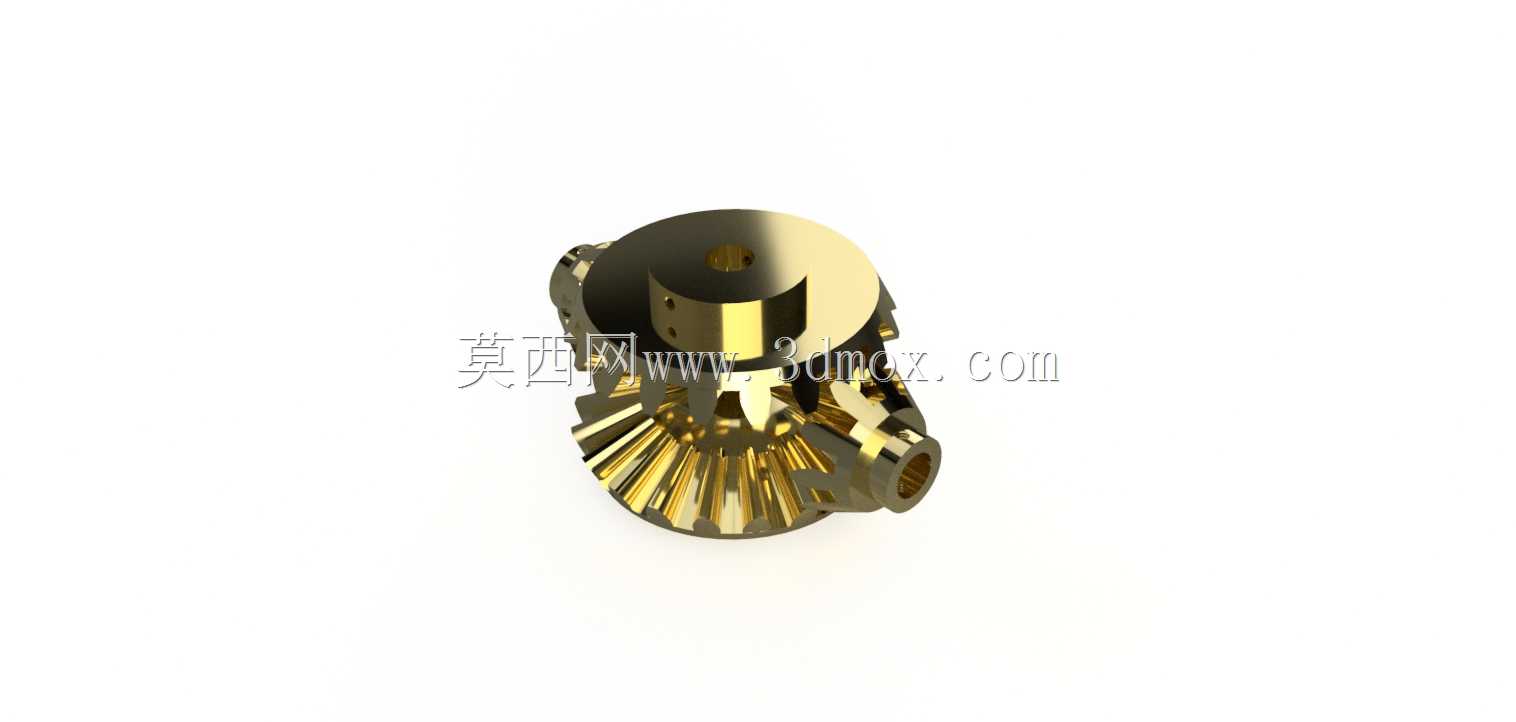

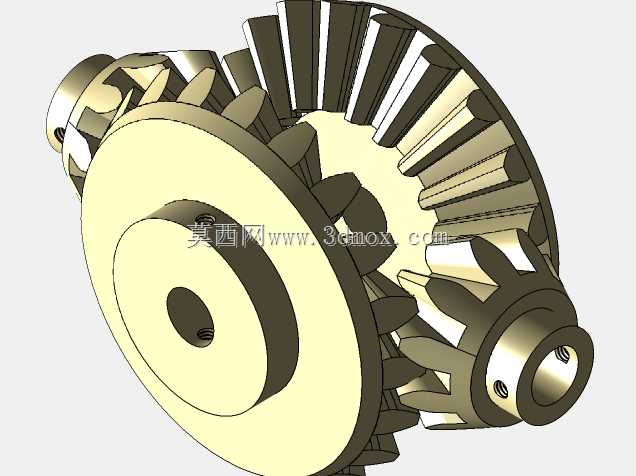

  这套配对锥齿轮组件,核心用于相交轴间的旋转运动传递,常见于小型动力传输工位、轻工设备进给机构、小型自动化设备的转角传动环节,能在紧凑安装空间内完成90度方向的动力换向,不需要额外增设中间传动构件,很大程度上压缩传动链路的整体占用空间。从实际使用场景来看,这类小模数锥齿轮常出现在小型输送线的转角驱动端、台式加工设备的进给换向结构、小型教具类传动演示装置里,相比直齿圆柱齿轮的平行轴传动,它能直接适配轴线垂直相交的安装需求,省去了皮带、链轮这类中间传动件带来的张紧调整、间隙补偿的额外维护工作。

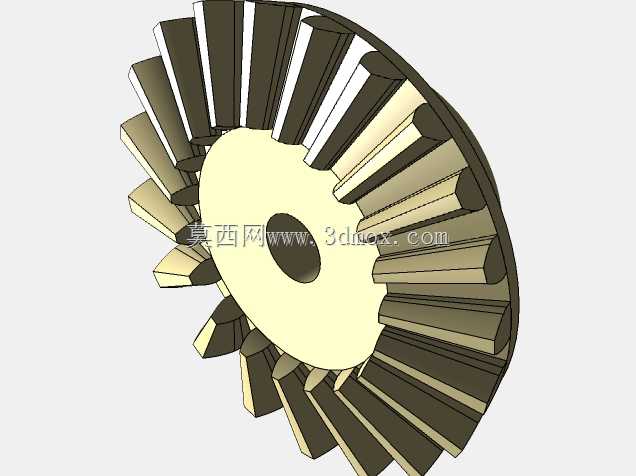

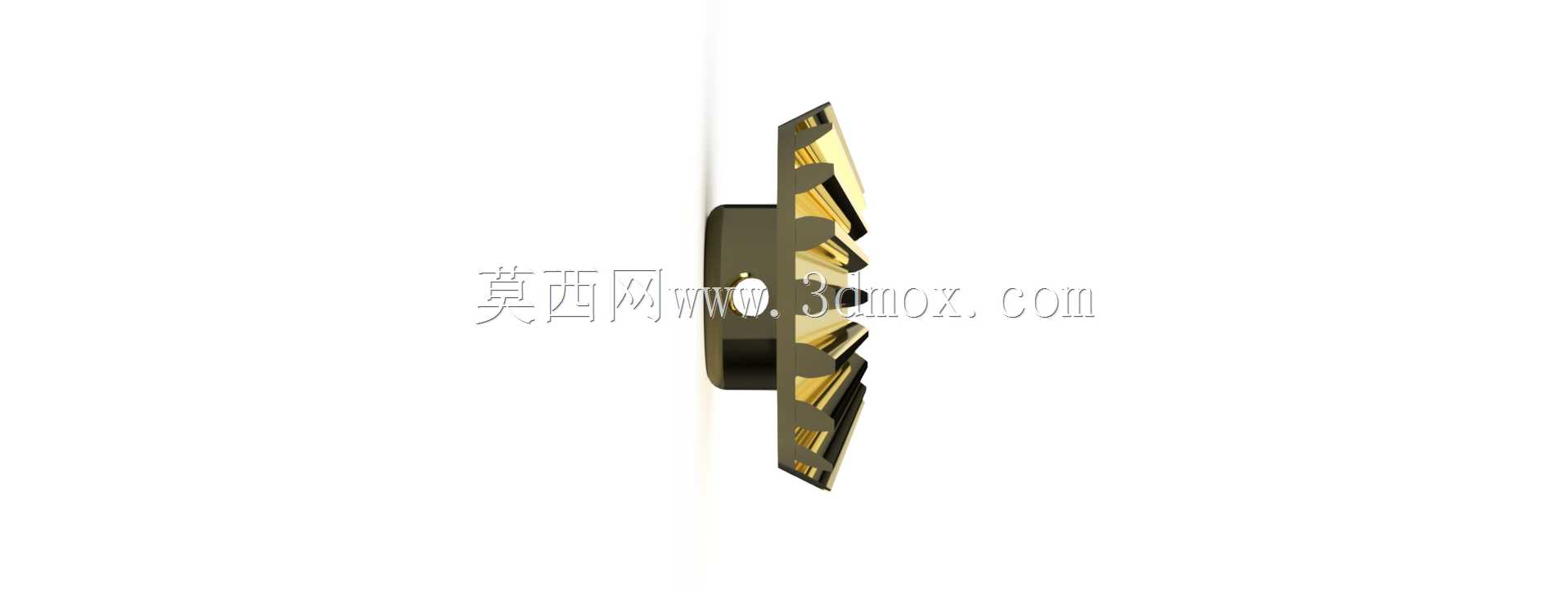

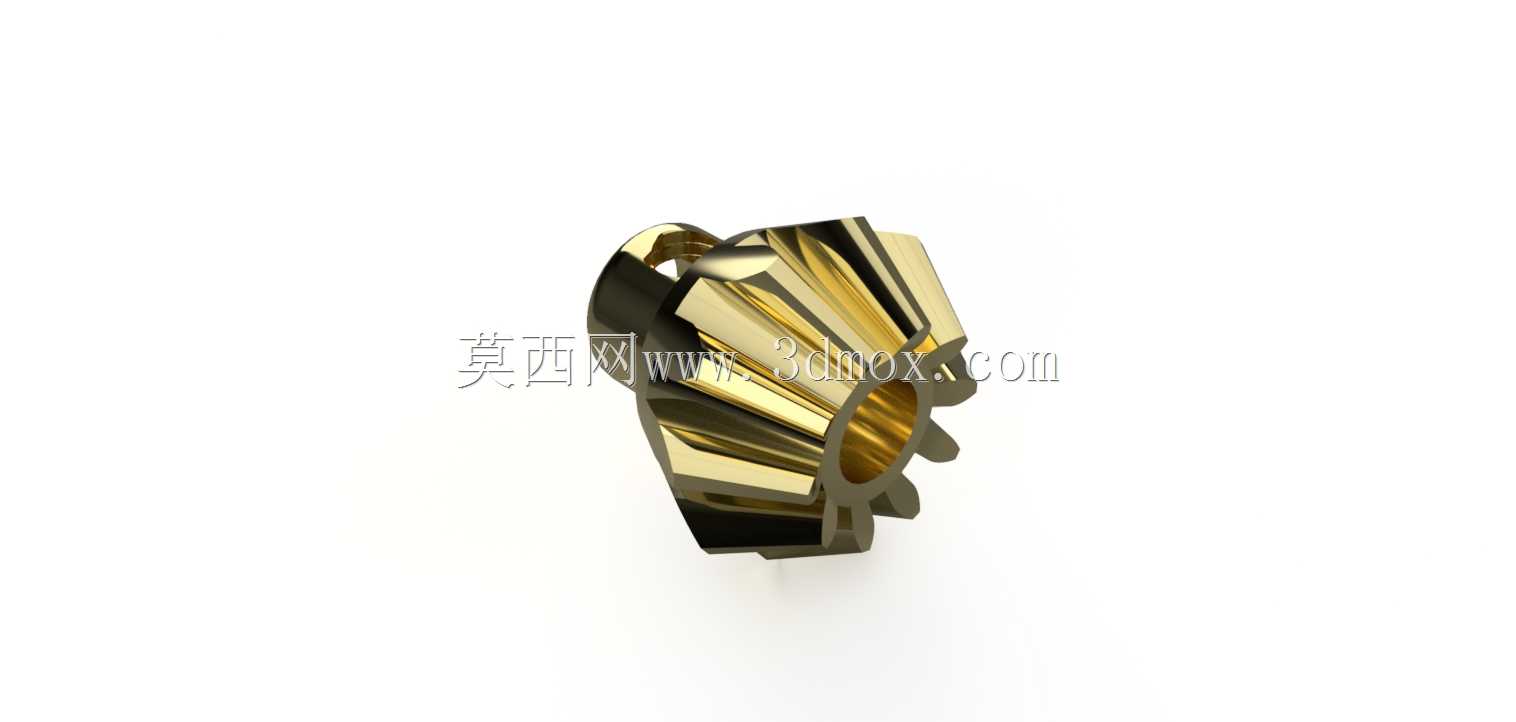

  设计过程中首先要解决的是配对齿轮的啮合间隙匹配问题,两个齿轮分别为20齿与10齿,模数统一为2,对应的分度圆锥角需要严格匹配,否则装配后会出现齿面接触偏载,要么是齿根位置过度挤压造成运转卡滞,要么是齿顶间隙过大出现传动回差。建模时先确定两轴的交点作为节锥顶点,所有齿形的轮廓线都要汇交至该顶点,才能保证啮合时齿面是线接触而非点接触,避免局部应力集中过早磨损齿面。齿宽的选取上控制在节锥母线长度的三分之一以内,避免小端齿厚过薄导致结构强度不足,毕竟小齿轮的齿数更少,相同模数下齿根厚度本身就比大齿轮小,齿宽过大反而会让小端的加工难度陡增,实际啮合时小端齿面也很难做到完全贴合,反而会增加不必要的加工成本。

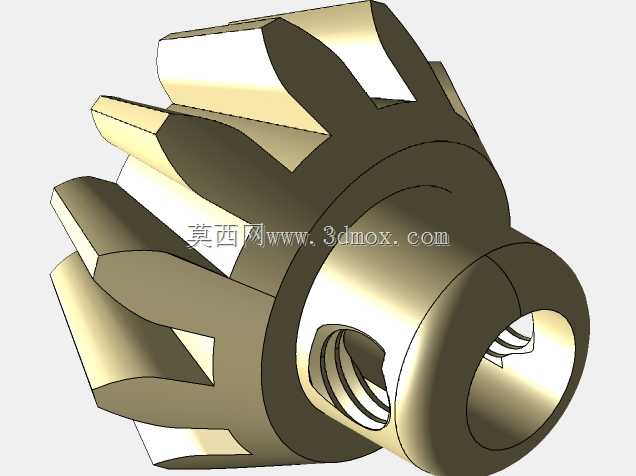

  从安装边界来看,两个齿轮的轴孔直径需要匹配对应安装轴的公差,通常选用H7的基孔制公差,装配时通过平键传递扭矩,轴端需要预留锁紧螺纹孔,避免运转过程中齿轮轴向窜动改变啮合位置。安装时要保证两个齿轮的背锥面对齐,此时齿面的接触斑点应该分布在齿面中部,靠近小端位置预留少量间隙,避免负载运转时齿轮受热膨胀出现卡滞。很多现场装配出现的锥齿轮异响、磨损过快问题,本质上都是安装时节锥顶点没有重合,要么是轴向位置调整不到位,要么是两轴的垂直度偏差超出允许范围,导致齿面只有边缘接触,单位面积压力远超材料许用值。

  齿形的建模过程中,渐开线轮廓的生成需要结合锥齿轮的当量齿轮参数计算,不能直接套用圆柱齿轮的渐开线生成逻辑,背锥展开后的当量齿数才是齿形轮廓的生成依据,10齿的小齿轮对应的当量齿数会大于实际齿数,不会出现根切问题,所以不需要额外进行齿顶修形就能满足正常啮合需求。齿顶间隙统一取0.25倍模数,保证啮合过程中不会出现齿顶与齿根的刚性碰撞,同时也能储存少量润滑脂,降低齿面的磨损速度。对于轻载工况下使用的这类锥齿轮,常选用45号钢调质处理即可满足强度需求,如果是转速较高的使用场景,可以对齿面进行高频淬火提升表面硬度,延长使用寿命。

  实际选型时需要注意,这类配对锥齿轮必须成对使用,不能随意拿同模数不同齿数比的锥齿轮混搭,否则即使模数相同,节锥角不匹配也无法正常啮合,强行装配会出现严重的齿面磨损甚至断齿问题。安装支座的刚性也需要满足要求,如果支撑齿轮轴的轴承座刚性不足,负载下出现形变偏移,同样会改变啮合位置,导致传动精度下降、噪音增大。日常维护时只需要定期在齿面涂抹润滑脂,清理啮合位置夹杂的金属碎屑即可,不需要频繁拆解调整,只要初始安装位置准确,这类锥齿轮的使用寿命能达到上万小时,完全能满足一般轻工设备、小型自动化装置的传动需求。
